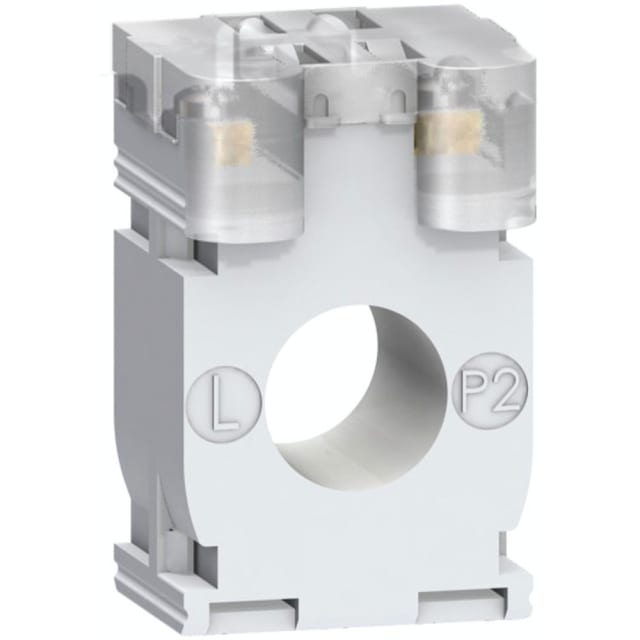

Transformateur de courant rail DIN 100/5A Ø21 METSECT5CC010

Transformateur de courant rail DIN 100/5A pour mesure indirecte

Ce transformateur de courant rail DIN 100/5A est conçu pour convertir un courant primaire jusqu’à 100 A en un secondaire 5 A destiné aux appareils de mesure, de comptage ou de supervision. Il s’intègre naturellement dans une architecture de tableau électrique lorsque la mesure indirecte est requise, tout en conservant un format compact adapté au passage d’un câble de diamètre jusqu’à 21 mm.

Montage sur rail DIN ou sur platine pour une intégration souple

Issu de la gamme PowerLogic Current Transformers, ce modèle est prévu pour une pose sur rail DIN et peut également être monté sur support par vis selon la configuration du coffret. Cette polyvalence facilite son intégration dans les tableaux de distribution, armoires de mesure et ensembles de protection où l’espace, l’orientation du câblage et l’accessibilité des connexions doivent être maîtrisés.

Ouverture Ø21 mm adaptée au passage des câbles

Son ouverture de 21 mm permet le passage d’un conducteur compatible sans recourir à une solution encombrante. Ce format est particulièrement pertinent pour les installations où l’on souhaite équiper un départ ou une ligne existante avec un transformateur de courant compact. Le principe enfichable autour du câble simplifie le positionnement dans le tableau et convient aux besoins courants de mesure sur départ monophasé ou phase individuelle.

Précision de mesure utile pour le comptage et la supervision

Avec une classe de précision 0,5, ce transformateur de courant répond aux usages où la cohérence de la mesure est importante pour le suivi énergétique, l’affichage local ou l’exploitation par analyseur. Sa puissance apparente secondaire nominale de 3,5 VA lui permet d’alimenter un circuit de mesure 5 A dans le respect des caractéristiques prévues, à condition de conserver une chaîne de mesure correctement dimensionnée.

Conception tropicalisée pour environnements techniques exigeants

Ce modèle est de type tropicalisé pour câble, ce qui le destine à des environnements techniques où la tenue de l’appareillage doit rester compatible avec les contraintes classiques rencontrées dans les enveloppes électriques. Son exécution fermée et compacte s’adapte bien aux installations tertiaires et industrielles recherchant un transformateur de courant de tableau simple à intégrer dans une solution de mesure PowerLogic.

Connexion secondaire à vis pour un raccordement net

Le raccordement secondaire s’effectue par bornes à vis, un choix apprécié pour obtenir une connexion claire et durable vers compteur, centrale de mesure ou autre équipement de contrôle. Le secondaire 5 A correspond à un standard largement utilisé dans les dispositifs de comptage indirect et de gestion d’énergie, ce qui facilite la compatibilité avec de nombreux appareils de tableau prévus pour cette intensité de sortie.

Un choix pertinent pour les tableaux de distribution et la gestion d’énergie

Ce transformateur de courant PowerLogic est particulièrement adapté aux applications de sous-comptage, de contrôle de charge, de remontée de mesures et d’instrumentation en tableau électrique. Son rapport 100/5A, son diamètre de passage de 21 mm et son format pour rail DIN en font une solution efficace pour équiper une installation de distribution avec une mesure indirecte précise, lisible et bien intégrée à l’environnement du coffret.
