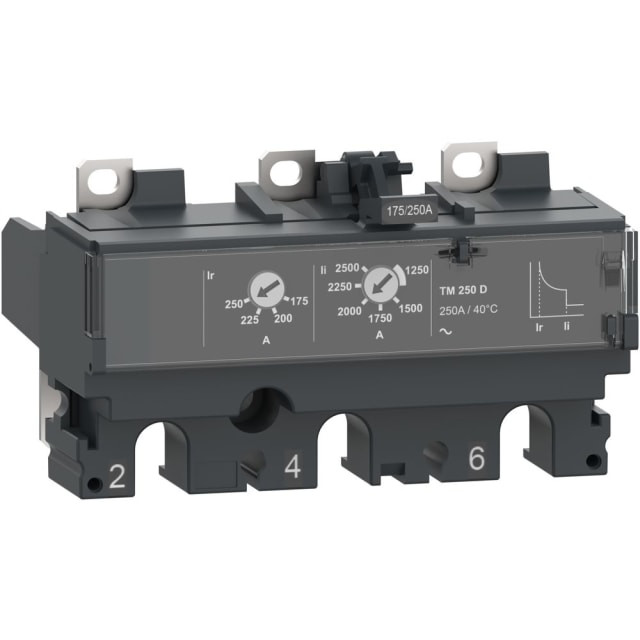

Déclencheur tripolaire TM250D ComPacT NSX100/160/250

Déclencheur thermique-magnétique 3 pôles pour disjoncteurs ComPacT NSX100/160/250

Ce déclencheur tripolaire TM250D est conçu pour les disjoncteurs de la gamme ComPacT NSX100/160/250. Il apporte une protection thermique et magnétique adaptée aux installations de distribution et aux applications de protection moteur lorsque l’on recherche un déclenchement simple, direct et sans alimentation externe. Sa configuration 3 pôles convient aux réseaux triphasés et s’intègre dans l’écosystème ComPacT NSX nouvelle génération.

Calibre 250 A avec réglage de surcharge pour adapter la protection au départ

Le déclencheur est donné pour un courant assigné de 250 A, avec une zone de réglage de surcharge de 175 à 250 A. Cette plage permet d’ajuster la protection au plus près des caractéristiques du départ protégé, afin de mieux accompagner les besoins d’exploitation tout en conservant une lecture claire du calibre. C’est un choix pertinent pour les tableaux où la sélectivité de réglage et l’adaptation au courant d’utilisation sont importantes.

Protection contre les surcharges et courts-circuits en exécution thermique-magnétique

L’exécution thermique/magnétique combine deux fonctions essentielles dans un seul déclencheur. La partie thermique agit sur les surcharges prolongées, tandis que la partie magnétique prend en charge les défauts de court-circuit avec un déclenchement non retardé. Le seuil de déclenchement instantané de court-circuit est réglable de 1250 à 2500 A, ce qui facilite l’ajustement du niveau de protection selon le comportement attendu du circuit et les contraintes de démarrage de certaines charges.

Déclenchement non retardé pour une coupure rapide en cas de défaut franc

Le type de déclencheur de court-circuit non retardé répond au besoin de coupure immédiate sur défaut important. Ce fonctionnement est particulièrement adapté aux départs qui exigent une réaction rapide pour limiter les effets thermiques et électrodynamiques liés aux courts-circuits. Dans une logique de protection moteur ou de distribution terminale, ce principe apporte une réponse simple à paramétrer et cohérente avec les usages courants des disjoncteurs boîtiers moulés de ce format.

Montage prévu pour la plateforme ComPacT NSX nouvelle génération

Ce modèle appartient à la série ComPacT NSX, new generation, et correspond au format de déclencheur destiné aux bases NSX100, NSX160 et NSX250 compatibles. Il s’agit d’un composant de protection à sélectionner avec soin pour conserver la cohérence entre châssis, nombre de pôles et niveau de courant. Pour l’installateur comme pour le mainteneur, cette compatibilité de gamme simplifie l’identification du bon déclencheur lors d’un remplacement, d’une remise à niveau ou d’une préparation de tableau.

Fonctionnement sans alimentation externe et sans protection différentielle intégrée

Le déclencheur fonctionne sans alimentation en courant externe, ce qui convient aux architectures recherchant une protection autonome directement liée au disjoncteur. Il ne comporte pas de fonction de protection de fuite à la terre intégrée, ni de contacts auxiliaires embarqués sur ce déclencheur. Cette définition produit permet de cibler précisément les besoins : protection surintensité thermique et magnétique, sans ajouter de fonctions qui ne seraient pas utiles dans l’application visée.

Format compact pour intégration en tableau électrique

Avec des dimensions de 104,7 mm en largeur, 60,6 mm en hauteur et 88,2 mm en profondeur, ce déclencheur conserve un encombrement adapté à l’intégration dans les ensembles de distribution et de protection. Il est prévu pour des tensions de service en courant alternatif jusqu’à 690 V à 50/60 Hz. Ce positionnement en fait une solution cohérente pour les professionnels qui recherchent un déclencheur tripolaire TM250D compatible ComPacT NSX, clairement dimensionné pour des départs 250 A et orienté vers une protection thermique-magnétique lisible et efficace.
