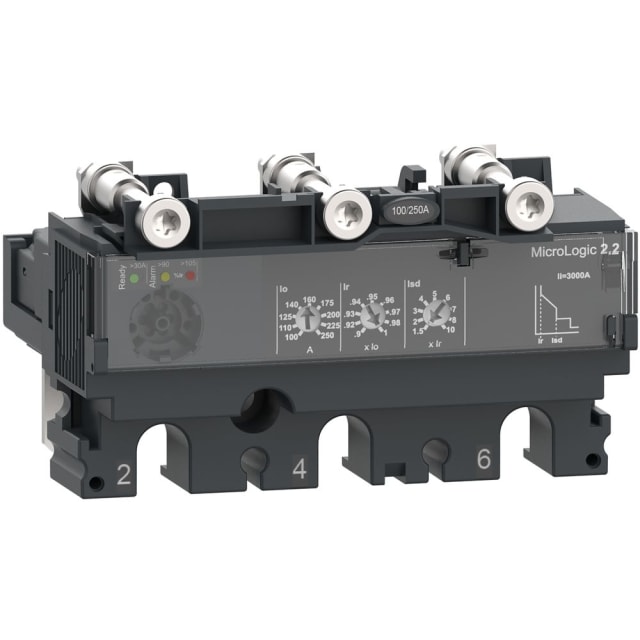

Déclencheur tripolaire 250A MicroLogic 2.2 C2532D250

Déclencheur électronique tripolaire 250 A pour disjoncteurs ComPacT NSX100 à NSX250

Ce déclencheur tripolaire MicroLogic 2.2 est conçu pour équiper les disjoncteurs de la gamme ComPacT NSX nouvelle génération, sur les calibres NSX100, NSX160 et NSX250. Configuré pour un courant permanent de 250 A, il permet d’assurer une protection électronique précise des départs de puissance tout en conservant une parfaite cohérence avec les ensembles de distribution et de protection de la série NSX. Son format dédié facilite le choix de la bonne unité de déclenchement pour une maintenance, un remplacement ou une adaptation d’appareil existant.

Protection surcharge réglable pour mieux adapter le disjoncteur au départ protégé

La plage de réglage surcharge de 100 à 250 A permet d’ajuster la protection thermique longue durée au plus près des besoins de l’installation. Cette souplesse est particulièrement utile lorsque le départ doit être protégé avec précision selon la section de câble, la charge réellement alimentée ou l’évolution du tableau. Le déclencheur électronique apporte ici une lecture claire du calibre nominal et une gestion plus fine qu’une solution fixe, ce qui favorise une meilleure sélectivité d’exploitation en amont et en aval.

Gestion du court-circuit avec déclenchement instantané et fonction retardée

Ce modèle intègre une protection de court-circuit avec déclenchement retardé, complétée par un réglage du seuil instantané entre 150 et 2500 A. Il dispose également d’un seuil de déclenchement non retardé réglé à 3000 A. Cette combinaison permet de répondre aux contraintes classiques des tableaux de distribution où l’on recherche un bon compromis entre continuité de service, protection des conducteurs et maîtrise des déclenchements intempestifs lors des appels de courant. Pour les intégrateurs et tableautiers, c’est un point clé pour affiner le comportement du disjoncteur selon l’architecture de l’installation.

Version 3 pôles adaptée aux réseaux AC jusqu’à 690 V

Avec ses 3 pôles, ce déclencheur est destiné aux applications triphasées en courant alternatif. Il est prévu pour une alimentation AC jusqu’à 690 V à 50 Hz comme à 60 Hz, ce qui le rend pertinent pour de nombreuses configurations de distribution industrielle et tertiaire. L’absence d’alimentation externe simplifie l’intégration dans l’appareil et évite d’ajouter des contraintes de câblage complémentaires au moment du montage ou du remplacement.

Solution sans protection différentielle pour les applications de distribution ciblées

Ce déclencheur ne comporte pas de fonction de protection de fuite à la terre. Il convient donc aux configurations où la protection différentielle n’est pas recherchée sur ce niveau d’appareillage, ou lorsqu’elle est déjà assurée par un autre équipement dédié dans la chaîne de protection. Ce positionnement permet de retenir une solution centrée sur les fonctions essentielles de surcharge et de court-circuit, avec une lecture simple des réglages attendus sur un départ de puissance.

Intégration propre dans les coffrets et tableaux de distribution

Avec des dimensions compactes de 104,7 mm de largeur, 59,7 mm de hauteur et 89,4 mm de profondeur, cette unité de déclenchement s’intègre dans l’encombrement prévu par les appareils ComPacT NSX compatibles. Elle ne comporte pas de contacts auxiliaires intégrés ouvreur, fermeur ou inverseur, ce qui oriente ce produit vers une fonction de déclenchement pure. Pour les opérations de maintenance, de remise à niveau ou de préparation de tableau, cela permet de cibler exactement l’organe de protection attendu sans ajouter de fonctions annexes inutiles.

Un choix pertinent pour la maintenance, le remplacement et l’exploitation des départs de puissance

Ce déclencheur tripolaire 250 A MicroLogic 2.2 s’adresse aux professionnels qui recherchent une unité compatible avec l’environnement ComPacT NSX nouvelle génération, capable de couvrir les besoins courants en protection électronique de départ triphasé. Il apporte une plage de réglage utile, une gestion structurée du court-circuit et une compatibilité directe avec les disjoncteurs NSX100 à NSX250 concernés. Pour un achat en ligne, c’est un composant à sélectionner lorsque l’objectif est de retrouver une configuration de protection cohérente, lisible et adaptée à un tableau de distribution exigeant.
