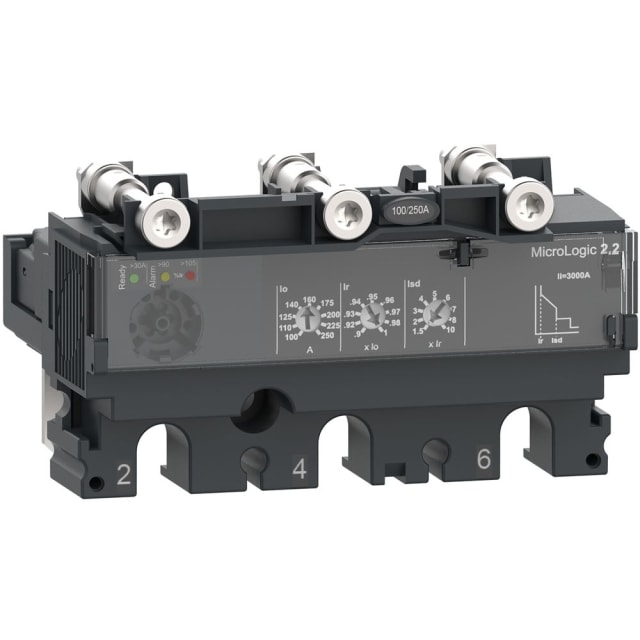

Déclencheur MicroLogic 2.2 3P 100A ComPacT NSX C1032D100

Déclencheur électronique MicroLogic 2.2 3P 100 A pour disjoncteurs ComPacT NSX

Ce déclencheur MicroLogic 2.2 en version 3 pôles 100 A est conçu pour équiper les disjoncteurs boîtiers moulés ComPacT NSX100, NSX160 et NSX250. Il s’intègre dans une logique de protection de distribution avec déclenchement électronique, pour apporter une gestion plus précise des surcharges et des courts-circuits qu’une solution thermique magnétique classique. Sa configuration 3P3D protège les trois phases et convient aux ensembles de distribution où la continuité de service et le bon calibrage des protections sont essentiels.

Protection LSoI adaptée aux besoins courants de la distribution électrique

Cette unité de déclenchement MicroLogic 2.2 assure les fonctions de protection LSoI : surcharge à long retard, court-circuit à court retard avec temporisation fixe, et déclenchement instantané contre les défauts de forte intensité. Cette architecture permet de mieux adapter la protection au comportement réel du départ, tout en facilitant la sélectivité dans de nombreuses applications de tableau électrique. C’est un choix pertinent pour les installateurs et tableautiers recherchant une protection électronique claire, efficace et directement orientée distribution.

Réglages utiles pour ajuster la protection au départ concerné

Le réglage de surcharge couvre une plage de 40 à 100 A, ce qui permet d’ajuster la protection au courant réellement attendu sur le circuit. Pour la partie court-circuit, le seuil instantané réglable s’étend de 60 à 1000 A, avec une valeur de déclenchement non retardé indiquée à 1500 A. Cette souplesse de paramétrage aide à mieux adapter le disjoncteur à la charge protégée, à limiter les déclenchements inadaptés et à conserver une cohérence de protection dans les armoires de distribution basse tension.

Compatibilité avec la gamme ComPacT NSX nouvelle génération

Ce déclencheur appartient à la série ComPacT NSX nouvelle génération et est prévu pour les châssis NSX100 à NSX250 compatibles. Il constitue donc une solution adaptée pour le remplacement, la maintenance ou la préparation d’un disjoncteur compact destiné à la distribution. Pour l’acheteur professionnel, cette compatibilité de gamme est un point clé : elle permet d’identifier plus facilement la bonne pièce pour un disjoncteur existant et de sécuriser le choix lors d’une remise en état ou d’une configuration d’appareillage neuf.

Format compact pour intégration en coffret et tableau

Avec des dimensions de 104,7 mm de largeur, 59,7 mm de hauteur et 89,4 mm de profondeur, cette unité de déclenchement conserve un encombrement cohérent avec les contraintes d’intégration en tableau. Son format est pensé pour s’insérer dans l’architecture des disjoncteurs ComPacT NSX compatibles, sans ajout d’alimentation externe. Cela simplifie l’intégration dans les coffrets et tableaux de distribution, tout en gardant une lecture claire de la protection mise en œuvre sur le départ concerné.

Version sans protection différentielle ni contacts auxiliaires intégrés

Ce modèle est une version sans fonction de protection de fuite à la terre. Il se concentre donc sur la protection contre les surcharges et les courts-circuits, ce qui en fait une solution ciblée lorsque la fonction différentielle n’est pas requise dans l’appareillage. Il ne comporte pas non plus de contacts auxiliaires intégrés ouvreurs, fermeurs ou inverseurs. Ce positionnement technique le rend particulièrement adapté aux configurations où l’on recherche une unité de déclenchement dédiée à la protection électronique de base, sans fonctions additionnelles superflues.

Une solution pertinente pour remplacement, maintenance et configuration de disjoncteur

Pour un besoin de maintenance préventive, de remplacement d’un déclencheur existant ou de configuration d’un disjoncteur compact Schneider Electric, ce MicroLogic 2.2 3P 100 A constitue une réponse précise et cohérente. Il convient particulièrement aux applications de distribution en courant alternatif jusqu’à 690 V à 50/60 Hz, lorsque l’objectif est d’obtenir une protection électronique bien calibrée, une compatibilité claire avec les disjoncteurs ComPacT NSX et une intégration simple dans un environnement de tableau électrique professionnel.
