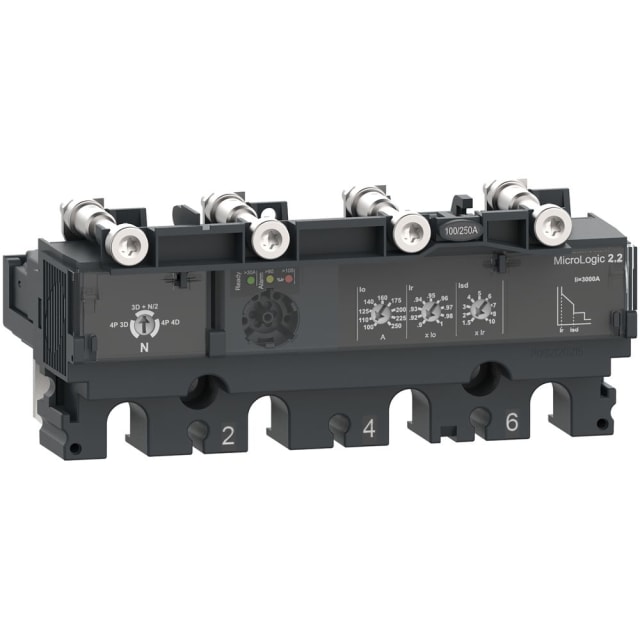

Déclencheur MicroLogic 2.2 4P 100A ComPacT NSX C1042D100

Déclencheur électronique MicroLogic 2.2 4 pôles 100 A pour ComPacT NSX

Ce déclencheur MicroLogic 2.2 en version 4 pôles 100 A est conçu pour équiper les disjoncteurs boîtiers moulés ComPacT NSX100, NSX160 et NSX250. Il apporte une protection électronique de base claire et efficace pour les fonctions de surcharge et de court-circuit, avec un format adapté à l’intégration dans les ensembles de protection et de distribution électrique. Son positionnement en gamme convient particulièrement aux installations qui recherchent un déclenchement précis, lisible et simple à exploiter sur disjoncteur compact.

Protection surcharge réglable pour mieux adapter le disjoncteur à la charge

La plage de réglage surcharge de 40 à 100 A permet d’ajuster la protection au courant réellement attendu dans le départ. Cet avantage est important pour affiner le calibre de déclenchement sans changer tout l’appareil, notamment lors d’une adaptation d’atelier, d’un tableau tertiaire ou d’une distribution technique évolutive. Le courant permanent de mesure est donné pour 100 A, ce qui en fait une solution cohérente pour les circuits nécessitant une protection calibrée avec davantage de souplesse qu’un seuil fixe.

Gestion du court-circuit avec seuil instantané et temporisation courte

Ce modèle MicroLogic 2.2 associe une protection contre les courts-circuits avec déclenchement retardé et un réglage du courant de déclenchement instantané. Le seuil instantané réglable de 60 à 1000 A permet d’adapter le comportement de protection en fonction de la sélectivité recherchée dans l’installation. L’intensité de déclenchement de court-circuit non retardé indiquée à 1500 A apporte un repère utile pour dimensionner correctement la coordination avec les autres protections amont et aval.

Configuration 4 pôles pensée pour les distributions complètes

La conception 4 pôles répond aux architectures où la coupure et la protection de l’ensemble des conducteurs actifs doivent être prises en compte dans le disjoncteur compact. Cela en fait un choix pertinent pour de nombreux tableaux de distribution où la gestion des départs multipolaires impose une configuration homogène et une lecture plus maîtrisée des réglages. Pour l’intégrateur comme pour le mainteneur, cette exécution favorise une mise en œuvre cohérente avec les appareillages ComPacT NSX de même famille.

Intégration simple dans les équipements ComPacT NSX100 à 250

Prévu pour la série ComPacT NSX nouvelle génération, ce déclencheur s’adresse aux besoins de remplacement, de maintenance ciblée ou de configuration d’un disjoncteur selon les exigences du projet. Il est destiné à une compatibilité avec les châssis NSX100, NSX160 et NSX250 correspondant à cette famille. C’est un point important pour sécuriser le choix de la bonne pièce dans un environnement où les variantes de déclencheurs, de pôles et de calibres peuvent facilement prêter à confusion.

Caractéristiques fonctionnelles utiles en exploitation

Ce déclencheur électronique fonctionne sans alimentation externe et convient à une tension de service en courant alternatif jusqu’à 690 V à 50/60 Hz. Il ne comporte pas de fonction de protection différentielle intégrée et ne dispose pas de contacts auxiliaires intégrés d’ouverture, de fermeture ou inverseurs. Cette définition fonctionnelle en fait une solution orientée protection électronique essentielle, adaptée lorsque l’objectif est de conserver une architecture de protection nette, sans ajouter de fonctions non nécessaires sur le déclencheur lui-même.

Encombrement technique adapté aux interventions en coffret et tableau

Avec des dimensions de 139,7 mm de largeur, 59,7 mm de hauteur et 89,4 mm de profondeur, ce déclencheur s’inscrit dans une logique d’intégration compatible avec les disjoncteurs compacts de sa gamme. Ces informations sont particulièrement utiles pour anticiper une opération de remplacement, une remise en état d’un départ ou une préparation d’intervention en tableau. Pour l’installateur, cela aide à vérifier la cohérence de l’ensemble avant montage, tout en conservant la continuité de l’équipement existant.
