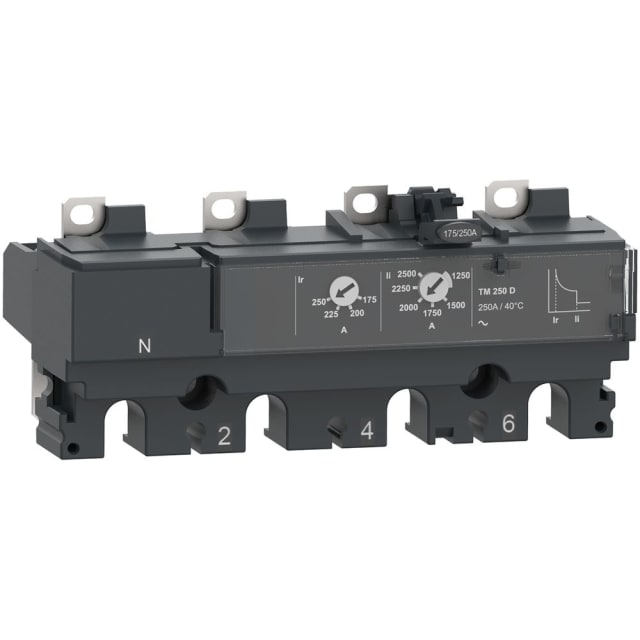

Déclencheur 4P4d TM250D pour ComPacT NSX C254TM250

Déclencheur thermique magnétique 4P4d pour ComPacT NSX 250

Ce déclencheur TM250D 4 pôles 4d est conçu pour les disjoncteurs ComPacT NSX de la gamme nouvelle génération, en particulier pour les configurations NSX 250 compatibles. Il s’agit d’une unité de déclenchement thermique/magnétique destinée à assurer la protection contre les surcharges et les courts-circuits, avec un calibre de 250 A. Son format 4P4d correspond à une protection complète des quatre pôles, y compris le neutre lorsqu’il doit être protégé au même niveau que les phases.

Protection surcharge réglable pour un ajustement au besoin de l’installation

La protection thermique est réglable sur une plage de 175 à 250 A, ce qui permet d’adapter le seuil de surcharge au courant d’exploitation réel du départ protégé. Cette souplesse est utile pour affiner la protection d’une distribution, d’un départ de puissance ou d’un équipement moteur lorsque le dimensionnement impose une marge de réglage précise. Le courant permanent de mesure est donné pour 250 A, en cohérence avec les besoins d’un disjoncteur de boîtier moulé de cette catégorie.

Déclenchement magnétique instantané pour la coupure des défauts francs

Ce modèle intègre une protection magnétique non retardée, prévue pour réagir sans temporisation volontaire en cas de court-circuit. Le réglage du seuil de déclenchement instantané est indiqué de 1250 à 2500 A. Cette caractéristique permet de cibler une coupure rapide sur défaut élevé, tout en gardant une logique de protection simple et directe, particulièrement adaptée aux applications où l’on recherche un déclencheur thermique magnétique classique sans électronique embarquée.

Configuration 4P4d avec neutre pleinement protégé

La version 4P4d se distingue par la protection intégrale des quatre conducteurs. Dans les installations où le neutre doit bénéficier du même niveau de surveillance que les phases, cette exécution apporte une réponse adaptée. C’est un point important pour éviter toute confusion avec d’autres variantes de déclencheurs 4 pôles qui n’assurent pas nécessairement la même protection sur le neutre. Pour l’acheteur professionnel, cette configuration facilite le choix lorsque le schéma de distribution impose une protection homogène sur l’ensemble des pôles.

Compatibilité avec les environnements de distribution basse tension en AC

Le déclencheur fonctionne en courant alternatif et s’inscrit dans une utilisation avec tension de service AC jusqu’à 690 V à 50 Hz comme à 60 Hz. Il ne nécessite pas d’alimentation externe pour assurer sa fonction de protection, ce qui simplifie son intégration dans un appareillage de distribution. Cette conception convient aux tableaux et ensembles de protection où l’on souhaite une solution autonome, lisible et directement cohérente avec l’architecture ComPacT NSX.

Une solution sans fonction différentielle ni contacts auxiliaires intégrés

Ce déclencheur est dédié à la protection thermique et magnétique, sans fonction de protection de fuite à la terre. Il est également indiqué sans contacts auxiliaires intégrés, qu’il s’agisse d’ouvreurs, de fermeurs ou d’inverseurs. Cette définition produit permet de bien cadrer son usage : il s’adresse aux projets qui ont besoin d’une unité de déclenchement centrée sur la surcharge et le court-circuit, sans ajouter de fonctions annexes non nécessaires dans la configuration visée.

Intégration pratique dans les ensembles ComPacT NSX

Avec des dimensions de 139,7 mm de largeur, 60,6 mm de hauteur et 88,2 mm de profondeur, ce déclencheur est pensé pour s’intégrer dans l’architecture mécanique des appareils compatibles de la série ComPacT NSX. Pour un remplacement, une remise en état ou une préparation de disjoncteur, ces données aident à confirmer l’adéquation avec le matériel en place. L’identification par gamme TM250D et par exécution 4P4d reste particulièrement utile pour éviter toute erreur entre les différentes unités de déclenchement disponibles sur NSX 100, 160 et 250.

Un choix pertinent pour tableaux, protections moteur et distribution électrique

Ce déclencheur 4P4d TM250D trouve naturellement sa place dans les tableaux électriques, les applications de protection moteur et les ensembles de distribution nécessitant une protection simple, robuste dans son principe et correctement calibrée à 250 A. Il convient aux professionnels qui recherchent une unité claire dans sa fonction, avec réglage de surcharge, déclenchement instantané sur court-circuit et protection complète des quatre pôles, dans l’écosystème ComPacT NSX nouvelle génération.
