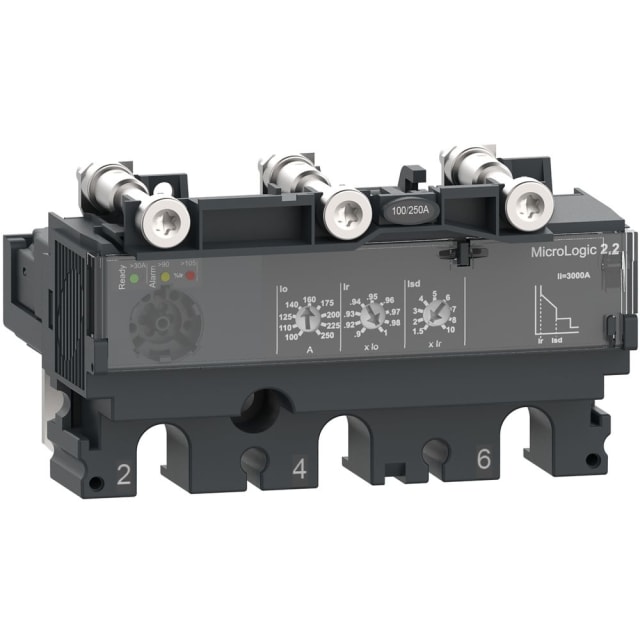

Déclencheur MicroLogic 2.2 3P 160A ComPacT NSX C1632D160

Déclencheur électronique MicroLogic 2.2 pour disjoncteur ComPacT NSX 160/250

Ce déclencheur MicroLogic 2.2 3P 160A est conçu pour équiper les disjoncteurs ComPacT NSX de la gamme 160/250 en version 3 pôles. Il s’agit d’une unité de déclenchement électronique destinée aux applications de protection et de distribution électrique où la précision de réglage et la lisibilité des seuils sont essentielles. Son calibre de 160 A en fait une solution adaptée aux départs de puissance nécessitant une protection cohérente contre les surcharges et les courts-circuits.

Protection 3 pôles avec réglages adaptés aux besoins d’exploitation

Cette version 3P intègre une zone de réglage surcharge de 63 à 160 A, ce qui permet d’adapter la protection au courant réellement exploité sur l’installation. Le courant permanent mesuré est donné pour 160 A, avec une logique de protection électronique particulièrement intéressante lorsque l’on recherche un réglage plus fin qu’avec un déclenchement purement thermomagnétique. Pour le court-circuit, le produit associe une fonction retardée et un seuil instantané réglable, afin de mieux coordonner la protection avec les autres appareils du tableau.

Réglage électronique précis pour la surcharge et le court-circuit

Le déclencheur permet un réglage du courant de déclenchement instantané en cas de court-circuit de 94,5 à 1600 A, ainsi qu’un niveau de déclenchement non retardé donné à 2400 A. Cette configuration apporte une réponse adaptée aux contraintes de sélectivité et de continuité de service dans les armoires et tableaux de distribution. En pratique, cela aide à limiter les coupures inutiles tout en conservant une protection efficace des circuits alimentés par le disjoncteur ComPacT NSX concerné.

Compatibilité série ComPacT NSX nouvelle génération

Issu de la série ComPacT NSX nouvelle génération, ce déclencheur s’intègre dans un environnement Schneider Electric pensé pour les disjoncteurs compacts de puissance. Il est destiné aux configurations ComPacT NSX100/160/250 compatibles avec une unité MicroLogic 2.2 en 3 pôles, selon l’appareil supporté. Cette compatibilité de gamme facilite l’identification de la bonne pièce lors d’un remplacement, d’une maintenance ou d’une remise à niveau d’un disjoncteur existant.

Format compact pour intégration en tableau électrique

Avec des dimensions de 104,7 mm de largeur, 59,7 mm de hauteur et 89,4 mm de profondeur, cette unité de déclenchement conserve un format compact favorable à l’intégration dans des ensembles de distribution où l’optimisation de l’espace compte. Son alimentation en courant externe n’est pas requise, ce qui simplifie l’intégration fonctionnelle. Le produit fonctionne en courant alternatif jusqu’à 690 V à 50 Hz comme à 60 Hz, ce qui le destine aux ensembles de protection et de coupure en environnement AC.

Une solution orientée protection de distribution, sans fonction différentielle

Ce modèle est destiné à la protection contre les surcharges et les courts-circuits, sans fonction de protection de fuite à la terre. Il convient donc aux architectures où la fonction différentielle est gérée par un autre appareil dédié. Il ne comporte pas non plus de contacts auxiliaires intégrés ouvreur, ferreur ou inverseur, ce qui permet de se concentrer sur la fonction principale de déclenchement électronique dans le disjoncteur compact.

Choix pertinent pour maintenance, remplacement ou configuration d’origine

Ce déclencheur MicroLogic 2.2 160 A représente un choix pertinent pour remettre en service un disjoncteur ComPacT NSX compatible, remplacer une unité existante ou configurer un appareil avec un niveau de protection électronique bien défini. Pour un acheteur professionnel, il apporte surtout un point essentiel : retrouver une protection calibrée, lisible et adaptée à un disjoncteur compact 3 pôles de distribution, avec les réglages attendus sur une solution MicroLogic dédiée aux intensités de cette plage.
