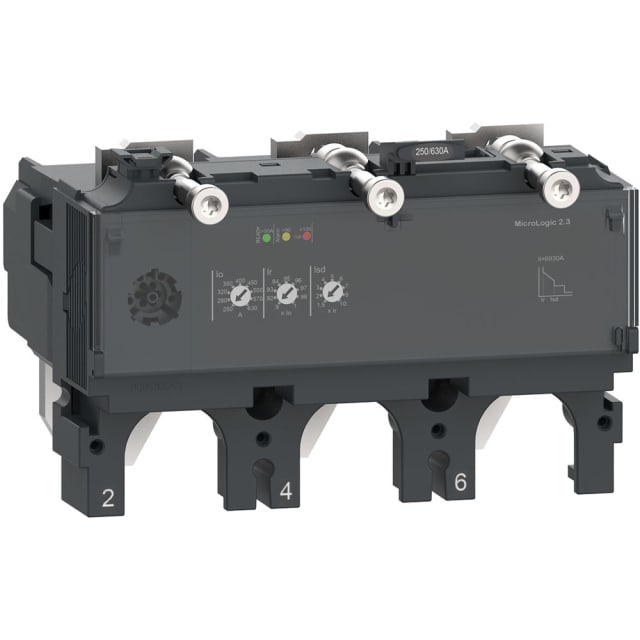

Déclencheur électronique 3P 400A MicroLogic 2.3 C4032D400

Déclencheur électronique 3P 400A pour disjoncteur ComPacT NSX400/630

Ce déclencheur électronique MicroLogic 2.3 en version 3 pôles 400 A est conçu pour équiper les disjoncteurs ComPacT NSX400/630. Il s’adresse aux installations de distribution électrique qui exigent une protection précise des départs triphasés, avec lecture du courant permanent et gestion dédiée des surcharges comme des courts-circuits. Son format s’intègre dans l’environnement ComPacT NSX nouvelle génération, ce qui en fait une solution adaptée aux opérations de maintenance, de remplacement ou de configuration d’un appareil existant.

Protection électronique adaptée aux charges triphasées jusqu’à 400 A

Avec un calibre de mesure de 400 A et une zone de réglage surcharge de 160 à 400 A, ce déclencheur permet d’ajuster la protection au plus près des caractéristiques réelles du circuit. Ce niveau de réglage est particulièrement utile pour protéger une ligne d’alimentation, un départ de puissance ou une application moteur lorsque l’objectif est de mieux coordonner la protection avec le courant d’exploitation. Le déclencheur électronique offre ainsi une réponse plus fine qu’une logique de protection figée, tout en conservant une lecture claire du courant permanent.

Gestion des surcharges et des courts-circuits avec seuils réglables

La fonction MicroLogic 2.3 permet de traiter les défauts de surcharge et les courts-circuits avec des seuils adaptés à l’exploitation. Le réglage du déclenchement instantané en cas de court-circuit s’étend de 240 à 4000 A, tandis que l’intensité de déclenchement de court-circuit non retardé est donnée pour 4800 A. Le déclenchement de court-circuit de type retardé apporte un intérêt concret dans les tableaux où la sélectivité et la continuité de service doivent être mieux maîtrisées, en limitant les coupures inutiles sur des départs en aval.

Version 3 pôles pensée pour la distribution AC

Cette exécution 3P convient aux réseaux en courant alternatif et fonctionne avec une tension d’alimentation AC jusqu’à 690 V à 50 Hz comme à 60 Hz. Elle répond ainsi aux besoins courants des armoires de distribution, tableaux de puissance et ensembles de protection électrique où la coupure tripolaire et la cohérence de protection sur les trois phases sont recherchées. L’absence d’alimentation externe simplifie également son intégration dans l’appareil concerné.

Une configuration claire pour les applications sans protection différentielle intégrée

Ce modèle est dépourvu de fonction de protection de fuite à la terre. Il convient donc aux configurations où l’on recherche avant tout une protection électronique de base contre les surcharges et les courts-circuits, sans ajouter de fonction différentielle sur ce déclencheur. Ce positionnement le rend pertinent pour les projets où la stratégie de protection est déjà définie en amont, ou lorsque la détection de défaut d’isolement est assurée par un autre équipement du tableau.

Format compatible avec les contraintes d’intégration en coffret

Avec des dimensions de 139,7 mm de largeur, 94,6 mm de hauteur et 112,6 mm de profondeur, ce déclencheur s’inscrit dans une logique d’intégration cohérente avec les disjoncteurs compacts de sa gamme. Ces cotes sont utiles pour anticiper l’encombrement dans le disjoncteur, préparer une intervention de remplacement et vérifier la compatibilité avec l’appareillage déjà en place. L’absence de contacts auxiliaires intégrés confirme un produit centré sur la fonction de déclenchement et de protection.

Un choix pertinent pour la maintenance et la remise en conformité d’un départ NSX

Pour un exploitant, un tableautier ou un installateur, ce déclencheur électronique 3P 400A MicroLogic 2.3 constitue une pièce adaptée lorsqu’il faut remettre en service un disjoncteur ComPacT NSX400/630 avec une protection conforme au besoin du départ. Il permet de retrouver une logique de protection ajustable, lisible et cohérente avec les exigences d’une distribution triphasée de puissance. C’est un composant particulièrement indiqué lorsque la bonne sélection du déclencheur est essentielle pour conserver le comportement attendu du disjoncteur dans le tableau électrique.
