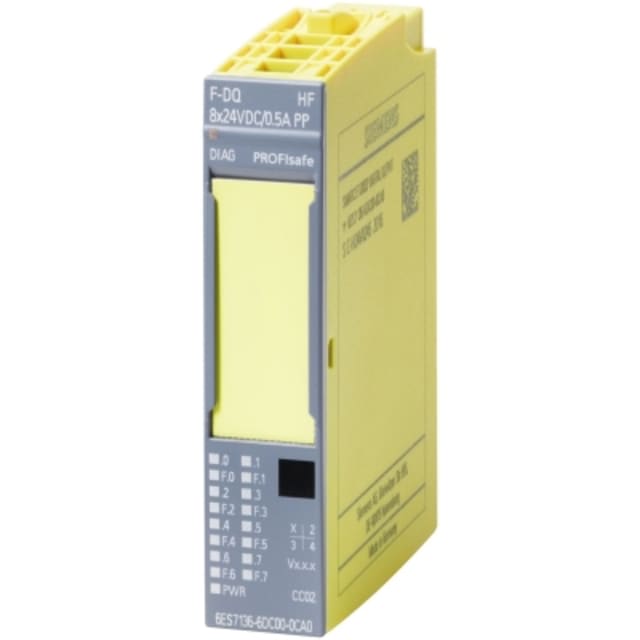

Module électronique ET 200SP F-DQ 8x24VDC 6ES71366DC000CA0

Module de sorties de sécurité pour station ET 200SP

Le module électronique ET 200SP F-DQ 8x24VDC est conçu pour l’intégration de sorties numériques de sécurité au sein d’une architecture d’automatisation industrielle Siemens. Cette version dispose de 8 sorties 24 V DC avec un courant de sortie de 0,5 A par voie, dans un format compact de 15 mm de largeur. Il s’adresse aux installations qui exigent une commande sûre d’actionneurs tout en conservant une implantation dense et ordonnée dans l’armoire.

Adapté aux fonctions de sécurité machine et process

Ce module est prévu pour les applications de sécurité avec prise en charge des fonctions failsafe. Il convient aux projets nécessitant un niveau de performance jusqu’au niveau e selon l’EN ISO 13849-1 et jusqu’au SIL 3 selon l’IEC 61508. Cette orientation en fait un choix pertinent pour la coupure sécurisée, la commande d’actionneurs de sécurité et l’intégration dans des chaînes de commande industrielles où la gestion des sorties doit répondre à des exigences fonctionnelles élevées.

8 sorties 24 V DC configurables pour une commande précise

Avec ses 8 sorties numériques configurables, ce module permet de piloter différents équipements de terrain en 24 V DC dans une plage d’alimentation de 19,2 à 28,8 V. Le temps de retard au changement de signal de 0 ms favorise une réponse directe de la commande, utile dans les applications où la rapidité d’exécution et la cohérence de commutation sont recherchées. La conception de sortie en version PP répond aux besoins de pilotage de charges dans les configurations prévues pour le système ET 200SP.

Protection intégrée et exploitation sécurisée des sorties

Le module intègre une protection contre les courts-circuits en sortie, un point important pour sécuriser l’exploitation et faciliter le diagnostic en environnement industriel. Dans une logique de maintenance et de continuité d’exploitation, cette caractéristique aide à mieux encadrer les défauts de câblage ou de charge. Le module est également conçu pour fonctionner avec les mécanismes de test et de surveillance associés aux E/S de sécurité de la gamme.

Format compact pour armoires et îlots d’E/S déportées

Grâce à ses dimensions réduites de 15 x 73 x 58 mm, ce module trouve facilement sa place dans les stations ET 200SP où l’optimisation de l’encombrement est essentielle. Son montage sur barre profilée et son raccordement par système à broches simplifient l’intégration dans une installation industrielle structurée. Le raccordement bus par coupleur bidirectionnel s’inscrit dans la logique modulaire de la plateforme ET 200SP, appréciée pour les configurations évolutives et les armoires techniques à forte densité.

Conçu pour l’environnement industriel et les architectures modulaires

Ce module fait partie des composants système ET 200SP et présente un indice de protection IP20, adapté à une installation en armoire ou coffret. Il ne s’agit pas d’un module de communication autonome : il ne comporte ni interface Ethernet industriel, ni USB, ni liaisons série intégrées. Sa fonction est clairement orientée vers la gestion de sorties numériques de sécurité dans une station d’E/S distribuées, avec une intégration cohérente dans une architecture d’automatisation modulaire.

Un choix pertinent pour les projets d’automatisation industrielle Siemens

Pour un intégrateur, un automaticien ou un service maintenance, ce module électronique ET 200SP F-DQ 8x24VDC constitue une solution ciblée lorsqu’il faut ajouter 8 sorties de sécurité 24 V DC dans un encombrement minimal. Il répond particulièrement bien aux besoins des machines, lignes automatisées et équipements industriels exigeant une commande de sorties failsafe, une intégration propre dans l’environnement ET 200SP et une lecture technique claire des capacités disponibles.
