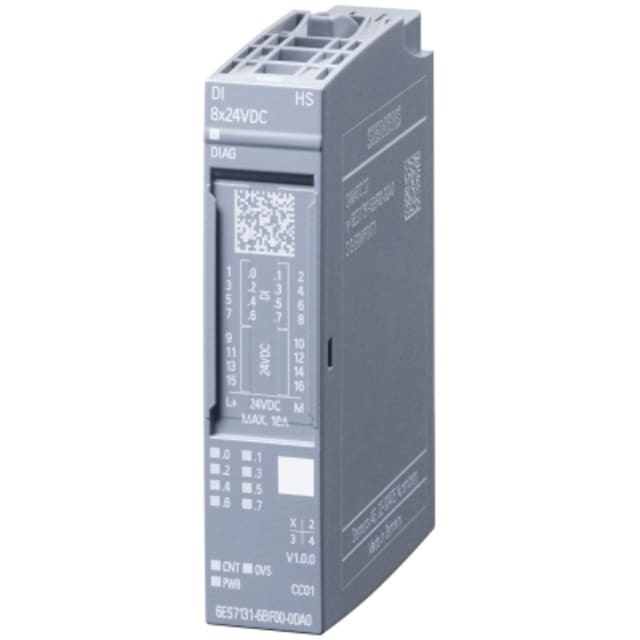

Module d’entrée numérique 8x24VDC haute vitesse 6ES71316BF000DA0

Module d’entrée numérique haute vitesse pour automatismes ET 200SP compacts

Ce module d’entrée numérique 8x24VDC haute vitesse pour système ET 200SP est conçu pour l’acquisition rapide de signaux TOR dans les architectures d’automatisation industrielle décentralisées. Avec ses 8 entrées numériques en 24 V DC, il répond aux besoins des installations où la vitesse de détection, la compacité et l’intégration dans une station modulaire sont essentielles. Son format particulièrement étroit facilite l’implantation dans des armoires où chaque millimètre compte.

Acquisition rapide des signaux pour capteurs, impulsions et événements courts

Ce module est adapté aux applications nécessitant une lecture rapide des états logiques, notamment pour capteurs de proximité, détecteurs, signaux d’indexation ou impulsions brèves. Son fonctionnement haute vitesse et son temps de retard au changement de signal paramétrable de 0,05 à 20 ms permettent d’ajuster le comportement du module selon le niveau de filtrage souhaité et la dynamique réelle de l’installation. Il convient ainsi aussi bien à la détection d’événements très courts qu’à la stabilisation de signaux soumis à des perturbations.

8 entrées 24 V DC configurables pour une intégration souple en machine

Le module dispose de 8 entrées numériques configurables, alimentées en courant continu avec une plage de tension d’alimentation de 19,2 à 28,8 V DC. La tension admissible en entrée de -30 à 30 V et le courant d’entrée de 6 mA à l’état 1 facilitent le raccordement à de nombreux capteurs et organes de commande industriels en 24 V. Cette configuration en fait une solution adaptée aux machines spéciales, lignes automatisées, convoyeurs et ensembles de commande nécessitant un traitement fiable des signaux d’entrée sans ajouter de sorties inutiles sur le même module.

Modes d’exploitation utiles pour comptage et traitement avancé des entrées

Au-delà d’un usage classique en acquisition TOR, ce module est particulièrement intéressant pour des fonctions plus dynamiques liées aux entrées rapides. Il est destiné aux applications où l’on recherche une lecture performante des impulsions et des changements d’état, dans un environnement ET 200SP orienté automatisation industrielle modulaire. Pour l’intégrateur, cela signifie une meilleure adéquation avec des fonctions de comptage, de séquencement rapide ou de remontée d’événements provenant d’équipements terrain à cadence élevée.

Encombrement réduit et montage simple sur rail profilé

Avec une largeur de 15 mm, une hauteur de 73 mm et une profondeur de 58 mm, ce module d’entrée numérique s’intègre facilement dans les coffrets et armoires de commande à forte densité. Le montage sur barre profilée permet une mise en place rapide dans les ensembles industriels standards, tandis que le raccordement électrique à broches simplifie l’intégration dans une station ET 200SP correctement préparée. Ce format fin est particulièrement apprécié dans les projets de rétrofit, d’extension d’îlots E/S et de conception de machines compactes.

Conçu pour une architecture décentralisée avec coupleur bus ET 200SP

Ce composant de système est pensé pour fonctionner au sein d’un ensemble ET 200SP avec raccordement bus par coupleur bidirectionnel. Il s’inscrit donc dans une logique de périphérie décentralisée où les modules sont sélectionnés selon la fonction exacte attendue sur la machine ou le process. L’absence d’interfaces réseau ou série intégrées sur ce module confirme son rôle dédié : assurer la collecte des entrées numériques sur le terrain, au plus près des capteurs, dans une architecture pilotée par l’équipement de tête approprié.

Protection IP20 et usage en environnement industriel d’armoire

Avec son indice de protection IP20, ce module est destiné à une installation en coffret ou en armoire électrique. Il convient aux environnements industriels maîtrisés où les composants d’automatisme sont montés sur support rail DIN et protégés mécaniquement par leur enveloppe d’intégration. Sa catégorie de protection pour atmosphères gaz en cat. 3G peut également être un point d’attention dans certains projets techniques, selon l’étude globale de l’installation et les exigences de la zone concernée.

Un choix pertinent pour étendre des entrées rapides sans complexifier la station

Pour l’acheteur technique, ce module permet d’ajouter 8 entrées numériques haute vitesse dans une station ET 200SP sans surdimensionner l’installation. C’est une solution ciblée pour les besoins d’extension d’E/S, de modernisation d’automates ou de création d’îlots déportés dédiés à l’acquisition rapide de signaux 24 V DC. Son positionnement est clair : apporter une fonction d’entrée rapide, compacte et spécialisée, utile lorsque la précision de détection et l’optimisation de l’encombrement priment dans la conception de l’armoire.
