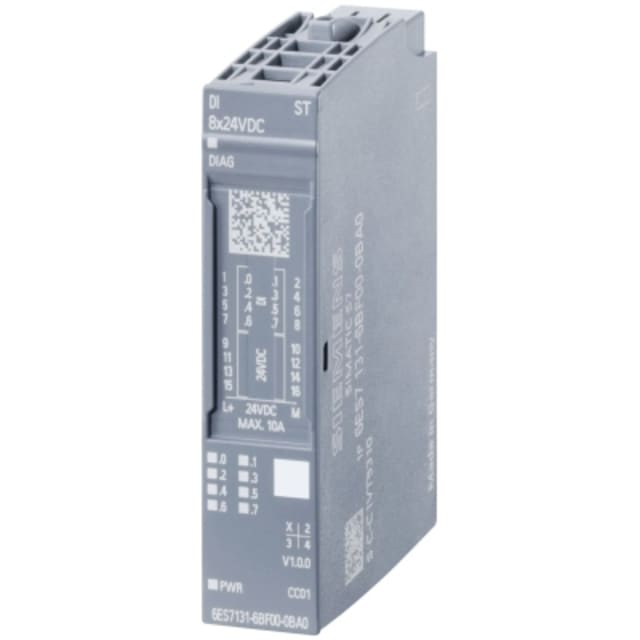

Module d’entrée TOR 24V CC 8 voies 6ES71316BF000CA0

Module d’entrée TOR 24 V CC 8 voies pour station ET 200SP

Ce module d’entrée TOR 24 V CC 8 voies est conçu pour l’acquisition de signaux numériques dans les architectures d’automatisation industrielle Siemens ET 200SP. Il permet de raccorder jusqu’à 8 entrées numériques en 24 V courant continu dans un format particulièrement compact, adapté aux armoires où l’optimisation de l’encombrement compte autant que la clarté du câblage. Sa conception en version High Feature le destine aux applications qui demandent davantage de souplesse de paramétrage et de visibilité sur l’état des canaux.

Format compact pour intégration dense en coffret

Avec une largeur de 15 mm, une hauteur de 73 mm et une profondeur de 58 mm, ce module s’intègre facilement dans les ensembles décentralisés ET 200SP. Le montage sur barre profilée simplifie l’implantation dans les coffrets industriels, tandis que le raccordement à broches facilite la mise en œuvre dans des configurations où la rapidité d’assemblage et la maintenance ordonnée sont recherchées. Ce format est particulièrement pertinent pour les machines et installations où plusieurs signaux TOR doivent être regroupés sans multiplier l’espace occupé.

8 entrées numériques 24 V DC pour capteurs et contacts industriels

Le module accepte une alimentation en 19,2 à 28,8 V DC et traite 8 entrées numériques. Il convient au raccordement de signaux tout ou rien issus de capteurs, contacts, détecteurs et organes de terrain fonctionnant en 24 V courant continu. La tension d’entrée admise de -30 à 30 V offre une plage de fonctionnement cohérente avec les usages industriels courants, tandis que le courant d’entrée à l’état 1 de 2,5 mA permet une détection adaptée aux équipements de commande standard.

Paramétrage des entrées et temporisation ajustable

Les entrées numériques sont configurables, ce qui permet d’adapter le comportement du module aux contraintes du procédé. Le temps de retard au changement de signal est paramétrable de 0,05 à 20 ms. Cette plage de réglage aide à mieux filtrer les rebonds de contacts ou, au contraire, à conserver une détection rapide lorsque l’application exige une acquisition plus réactive. Ce point est particulièrement utile sur les chaînes automatisées où la stabilité du signal d’entrée influence directement la qualité du traitement automate.

Fonctions de diagnostic utiles pour l’exploitation

Cette version High Feature est pensée pour offrir une lecture plus précise de l’état des voies. Elle est adaptée aux installations où l’exploitant souhaite mieux identifier les défauts de canal et accélérer les opérations de maintenance. Dans une logique de supervision industrielle, ce type de module aide à mieux distinguer un problème de signal, d’alimentation capteur ou de raccordement, ce qui améliore la lisibilité de l’installation au quotidien sans complexifier l’intégration dans l’îlot ET 200SP.

Conçu comme composant de système ET 200SP

Ce module est un composant de système destiné à fonctionner au sein de l’environnement ET 200SP, avec raccordement bus par coupleur bus bidirectionnel. Il est prévu pour s’associer à une base unitaire compatible de type A0, ce qui facilite la cohérence de configuration lors de la création ou de l’extension d’une station d’E/S déportées. Pour l’acheteur technique, cela permet de sélectionner un module d’entrée clairement destiné aux architectures SIMATIC ET 200SP sans confusion avec des variantes d’autres familles ou d’autres usages.

Indice de protection et usage en environnement industriel

Le module dispose d’un indice de protection IP20, adapté à une installation en armoire ou dans un environnement protégé. Il ne s’agit pas d’un module de communication ni d’un module de sécurité, mais bien d’un élément dédié à la gestion d’entrées numériques. Il ne comporte ni interface Ethernet industrielle, ni ports série, ni fonctions de sortie. Cette spécialisation en fait un choix pertinent lorsque le besoin porte avant tout sur l’acquisition fiable et structurée de signaux TOR dans une station d’automatisation industrielle.

Un choix pertinent pour les extensions d’entrées numériques

Pour une machine, une ligne de production ou une armoire de commande nécessitant l’ajout de 8 entrées numériques 24 V CC dans un format étroit, ce module répond à un besoin précis : étendre proprement une station ET 200SP avec un module d’entrée paramétrable, compact et adapté aux signaux tout ou rien. Il convient particulièrement aux intégrateurs, automaticiens et mainteneurs qui recherchent une solution d’extension cohérente pour la remontée d’états capteurs, de fins de course, de contacts auxiliaires ou d’informations de terrain sur automate.
