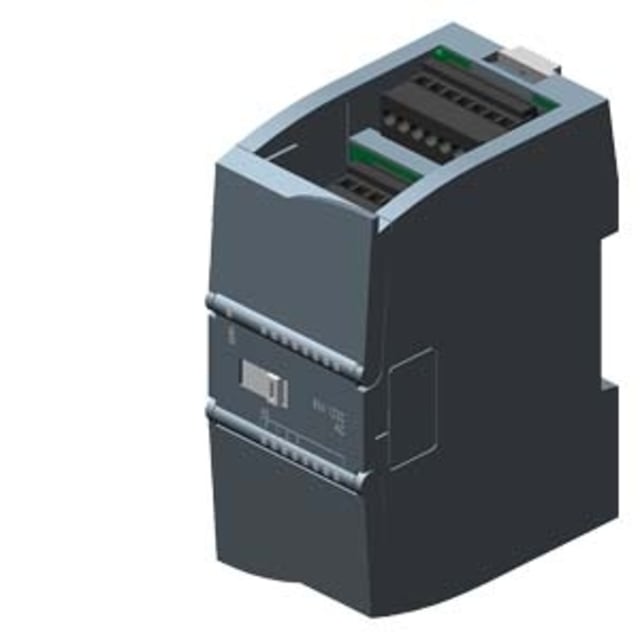

Module sortie analogique SM 1232 4 AO S7-1200 6ES72324HD320XB0

Module de sortie analogique 4 voies pour automate SIMATIC S7-1200

Le module sortie analogique SM 1232 4 AO pour S7-1200 est conçu pour étendre les capacités d’un automate Siemens lorsque l’application exige la génération de consignes analogiques précises. Il met à disposition 4 sorties analogiques destinées au pilotage d’équipements industriels tels que variateurs, actionneurs, vannes proportionnelles, régulateurs ou instruments de commande acceptant un signal en tension ou en courant. Cette configuration en 4 voies permet d’intégrer plusieurs boucles de pilotage dans un même encombrement, tout en restant cohérent avec l’architecture compacte de la gamme S7-1200.

Sorties configurables en tension ou en courant selon l’application

Ce module analogique Siemens prend en charge des sorties configurables, ce qui facilite son adaptation aux besoins du terrain. Il peut fonctionner en sortie tension jusqu’à +/-10 V ou en sortie courant en 0-20 mA / 4-20 mA selon le paramétrage retenu. Cette souplesse est particulièrement intéressante pour les armoires d’automatisation qui doivent dialoguer avec des équipements de technologies différentes, sans multiplier les références. L’utilisateur gagne en simplicité au moment de la conception, de l’intégration et des évolutions futures de l’installation.

Résolution adaptée au pilotage fin des équipements industriels

Le SM 1232 4 AO offre une résolution de 14 bits en sortie tension et de 13 bits en sortie courant, ce qui permet un réglage précis des valeurs de commande. Pour les applications de dosage, de variation de vitesse, de positionnement ou de régulation de process, cette finesse de restitution contribue à obtenir un comportement plus stable et plus progressif des organes commandés. Le module convient donc aux environnements où la qualité de la consigne analogique a un impact direct sur le fonctionnement de la machine ou du procédé.

Intégration simple dans un système d’automatisation compact

Développé pour la série S7-1200, ce module s’intègre naturellement dans les configurations d’automatisation industrielle compactes. Son format de 45 mm de largeur, 100 mm de hauteur et 75 mm de profondeur aide à optimiser l’espace disponible dans le coffret. Il constitue une solution pertinente pour les constructeurs de machines, les intégrateurs et les équipes de maintenance qui recherchent une extension analogique dédiée, clairement orientée vers la sortie de signaux de commande. Son alimentation nominale en 24 V DC s’inscrit également dans les standards courants des armoires industrielles.

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement électrique à vis convient aux installations où l’on attend un câblage net, repérable et facilement contrôlable lors de la mise en service ou des interventions de maintenance. Dans un contexte industriel, ce type de connexion reste apprécié pour la tenue mécanique du serrage et pour la lisibilité du bornage dans les coffrets. Le module est ainsi bien adapté aux tableaux de commande, aux ensembles machine et aux applications où la rigueur de câblage participe à la bonne exploitation de l’installation.

Caractéristiques utiles pour le dimensionnement sur le terrain

Pour faciliter le choix du bon module, il est important de noter qu’il s’agit ici d’un équipement sans entrée analogique, avec 4 sorties analogiques uniquement. Les sorties sont configurables, en courant comme en tension, ce qui évite toute confusion avec un module mixte d’entrées/sorties. Côté mise en œuvre, le module accepte des longueurs de câble importantes en environnement adapté, ce qui répond aux besoins des équipements déportés dans une armoire ou sur une machine. Il intègre également des fonctions d’alarme et de diagnostic utiles pour le suivi d’état du système dans une logique d’exploitation industrielle.

Un choix pertinent pour le pilotage de process et de machines

Ce module sortie analogique S7-1200 répond aux besoins des applications où l’automate doit transmettre des consignes analogiques vers plusieurs équipements avec précision et flexibilité. Il convient notamment aux installations de process, aux machines spéciales, aux systèmes de ventilation, de pompage, de dosage ou de régulation. Grâce à ses 4 sorties analogiques, à sa compatibilité tension/courant et à son intégration dans l’écosystème SIMATIC, il apporte une réponse technique claire pour étendre un automate S7-1200 avec une fonction de commande analogique dédiée.
