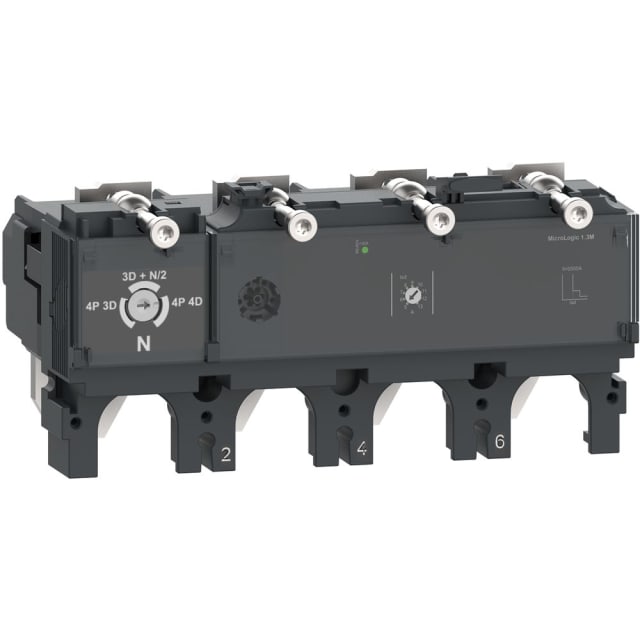

Unité de déclenchement 4P 400A MicroLogic 2.3 C4042D400

Unité de déclenchement électronique 4 pôles pour disjoncteurs ComPacT NSX400/630

Cette unité de déclenchement MicroLogic 2.3 en version 4P 400 A est conçue pour équiper les disjoncteurs ComPacT NSX400 et NSX630 dédiés à la distribution électrique. Elle s’intègre dans une architecture de protection compacte et précise, avec une technologie électronique adaptée aux installations où le réglage des seuils de déclenchement doit être cohérent avec la charge réelle et les contraintes d’exploitation.

Protection LSoI pour surcharge et court-circuit

Le déclencheur embarque des fonctions de protection de type LSoI : protection surcharge temporisée, protection contre les courts-circuits avec temporisation fixe, et déclenchement instantané sur défaut élevé. Cette combinaison permet de mieux structurer la sélectivité dans un tableau électrique et d’apporter une réponse adaptée selon la nature du défaut, qu’il s’agisse d’une surcharge durable ou d’un court-circuit franc.

Calibre 400 A avec plage de réglage de surcharge étendue

Avec un courant assigné de 400 A et une zone de réglage surcharge de 160 à 400 A, cette unité convient aux départs de puissance nécessitant une adaptation fine au courant d’exploitation. Ce réglage permet d’ajuster la protection au plus près de l’installation, afin de limiter les déclenchements inadaptés tout en conservant une protection efficace des conducteurs et des équipements en aval.

Réglages de court-circuit adaptés aux réseaux de distribution

Le déclenchement instantané en cas de court-circuit est réglable de 240 à 4000 A, avec une intensité de déclenchement non retardé indiquée à 4800 A. Ce niveau de paramétrage apporte une vraie souplesse pour adapter la stratégie de protection au schéma de distribution, au niveau de courant de défaut attendu et à la coordination recherchée avec les autres appareils du tableau.

Configuration 4 pôles pour protection des départs triphasés avec neutre

Sa conception 4 pôles répond aux besoins des installations triphasées avec neutre, dans lesquelles la continuité et la protection équilibrée des circuits sont essentielles. Elle convient particulièrement aux tableaux de distribution tertiaires, industriels ou techniques nécessitant une gestion rigoureuse des protections sur l’ensemble des conducteurs actifs. L’exécution électronique apporte une lecture claire du courant permanent de mesure à 400 A dans le cadre d’une utilisation orientée distribution.

Compatibilité électrique et intégration en environnement AC

Cette unité est prévue pour des réseaux en courant alternatif, avec une tension d’alimentation jusqu’à 690 V en 50/60 Hz. Elle ne nécessite pas d’alimentation externe pour assurer sa fonction de protection, ce qui simplifie son intégration dans de nombreux ensembles de distribution. L’absence de fonction différentielle intégrée permet de la destiner en priorité aux applications où l’on recherche avant tout une protection contre surcharge et court-circuit sur disjoncteur compact.

Format technique maîtrisé pour maintenance et remplacement ciblé

Avec des dimensions de 184,7 mm de largeur, 94,6 mm de hauteur et 112,6 mm de profondeur, cette unité de déclenchement s’inscrit dans un format adapté aux enveloppes et appareillages de la gamme concernée. Pour un remplacement, une remise en conformité ou une préparation de tableau, ce type de déclencheur permet de retrouver une configuration homogène avec les besoins de protection du départ, tout en restant dans l’écosystème ComPacT NSX nouvelle génération.
