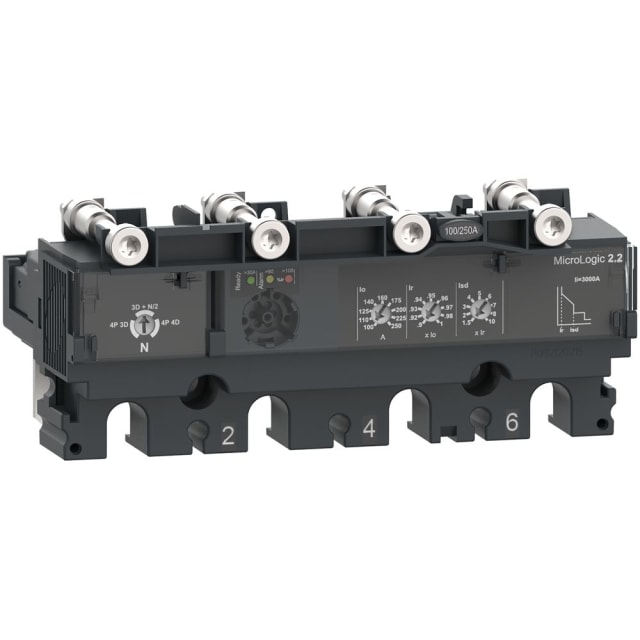

Déclencheur 4P 160A MicroLogic 2.2 ComPacT NSX

Déclencheur électronique MicroLogic 2.2 pour disjoncteurs ComPacT NSX 4 pôles

Ce déclencheur 4P 160A MicroLogic 2.2 est conçu pour équiper les disjoncteurs boîtier moulé ComPacT NSX de la gamme 100 à 250. Il s’adresse aux installations de distribution AC qui exigent une protection électronique précise, avec une gestion séparée des fonctions de surcharge et de court-circuit. Son format dédié aux versions 4 pôles permet une intégration cohérente dans les ensembles de protection et de distribution où la continuité de service, la lisibilité du réglage et la sélectivité comptent dans le choix de l’appareillage.

Protection LSoI adaptée à la distribution électrique

Le MicroLogic 2.2 intègre des protections électroniques de type LSoI : surcharge long retard, court-circuit temporisé et déclenchement instantané contre les défauts élevés. Cette architecture de protection est particulièrement adaptée aux tableaux de distribution, où l’on recherche un comportement plus maîtrisé qu’un déclenchement purement magnétique. Le déclencheur permet ainsi d’affiner la réponse de l’appareil face aux surintensités, tout en restant orienté vers les besoins classiques de protection de réseaux et de départs de puissance.

Calibre 160 A avec plage de réglage utile pour l’exploitation

Le calibre assigné est de 160 A, avec une zone de réglage de surcharge de 63 à 160 A. Cette amplitude permet d’adapter le seuil de protection au courant réellement attendu sur le départ, sans changer d’appareil lorsque l’exploitation nécessite un ajustement dans cette plage. Pour l’installateur comme pour l’exploitant, cela facilite le dimensionnement et la coordination du disjoncteur avec la charge, tout en conservant une lecture claire du courant permanent de mesure à 160 A.

Réglages de court-circuit pour une coordination plus précise

Ce déclencheur électronique dispose d’un court-circuit retardé ainsi que d’un seuil instantané réglable. Le réglage du déclenchement instantané en cas de court-circuit s’étend de 94,5 à 1600 A, avec une intensité de déclenchement non retardé annoncée à 2400 A. Concrètement, cela aide à mieux coordonner la protection avec les équipements amont et aval, notamment lorsque l’installation impose une sélectivité partielle ou un comportement plus fin qu’une protection standard. C’est un point important dans les coffrets et tableaux où plusieurs niveaux de protection cohabitent.

Version 4 pôles pensée pour les configurations avec neutre

La conception 4 pôles répond aux besoins des départs triphasés avec neutre, fréquents dans les infrastructures tertiaires, industrielles et techniques. Sur ce type de configuration, le choix d’un déclencheur 4P dédié permet de rester conforme à l’architecture du disjoncteur concerné et d’assurer une protection cohérente sur l’ensemble des conducteurs pris en charge. Cette version s’intègre sur les appareils ComPacT NSX compatibles en exécution électronique, dans une logique de maintenance, de remplacement ciblé ou de remise à niveau d’un ensemble existant.

Compatibilité avec les environnements AC jusqu’à 690 V

Le déclencheur est prévu pour des réseaux AC 50/60 Hz avec une tension d’alimentation jusqu’à 690 V. Il ne nécessite pas d’alimentation externe pour assurer sa fonction de protection, ce qui simplifie son intégration dans l’appareillage et évite d’ajouter des contraintes de câblage auxiliaire pour le déclenchement. L’absence de fonction différentielle et de contacts auxiliaires intégrés oriente clairement ce modèle vers une mission de protection électronique de base, centrée sur les surcharges et les courts-circuits dans les ensembles de distribution.

Encombrement maîtrisé pour intégration dans le disjoncteur

Avec des dimensions de 139,7 mm de largeur, 59,7 mm de hauteur et 89,4 mm de profondeur, ce déclencheur conserve un encombrement adapté à l’intégration dans les disjoncteurs ComPacT NSX compatibles. Ce point est utile lors d’un remplacement en maintenance ou d’une préparation de stock technique, car il permet d’anticiper plus facilement la bonne correspondance mécanique avec l’appareil à équiper. Pour une exploitation plus sereine, il convient particulièrement aux professionnels qui recherchent un déclencheur MicroLogic 2.2 4 pôles 160 A destiné à la protection de distribution sur base ComPacT NSX.
