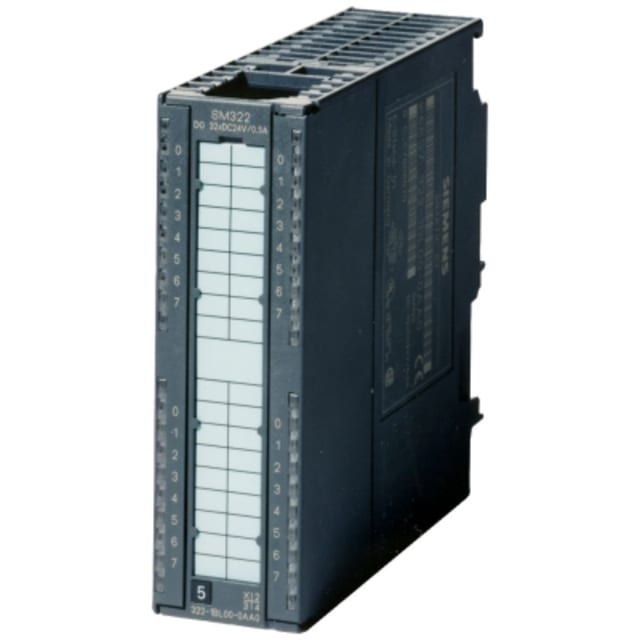

Module sortie TOR SM 322 24V CC 0,5A 6ES73221BL000AA0

Module de sortie TOR 32 voies pour automate S7-300

Le module de sortie TOR SM 322 pour SIMATIC S7-300 est conçu pour piloter jusqu’à 32 sorties numériques en 24 V CC. Cette version à sorties transistor convient aux applications d’automatisation industrielle qui nécessitent une commutation rapide et précise de charges continues. Il s’intègre dans les architectures S7-300 pour assurer l’interface entre l’automate et les actionneurs de terrain comme les relais, électrovannes, voyants, contacteurs auxiliaires ou autres équipements de commande en courant continu.

Configuration 24 V CC avec 32 sorties transistor isolées

Ce module fonctionne avec une tension d’alimentation continue comprise entre 20,4 et 28,8 V, avec une valeur nominale de 24 V CC. Il dispose de 32 sorties numériques transistor avec séparation galvanique, un point important pour les installations où la maîtrise des perturbations et la séparation des potentiels sont recherchées. Chaque sortie peut délivrer 0,5 A, ce qui permet de raccorder un grand nombre de signaux de commande dans une seule carte tout en conservant un format compact adapté aux baies d’automatisme.

Format dense pour centraliser un grand nombre de commandes

Avec ses 32 sorties intégrées sur une largeur de 40 mm, ce module aide à densifier le câblage dans l’armoire sans multiplier les cartes. Il constitue une solution pertinente lorsque plusieurs organes de commande doivent être pilotés depuis un seul îlot automate. Sa capacité de courant total est adaptée à une répartition par groupes, ce qui facilite l’organisation des départs et la structuration des fonctions de commande dans les installations industrielles, les machines et les équipements process.

Commutation rapide pour les automatismes à signaux dynamiques

Le temps de retard au changement de signal, donné entre 0,1 et 0,5 ms, permet une réponse très rapide des sorties. Ce comportement est particulièrement utile pour les séquences automatisées, les cycles machine, les commandes répétitives et les applications où la réactivité des signaux TOR contribue à la précision de fonctionnement. Le principe de sortie transistor en courant continu est bien adapté aux environnements où l’on recherche des commutations fréquentes et nettes sur des charges compatibles 24 V CC.

Protection intégrée et exploitation cohérente en environnement industriel

Le module intègre une protection contre les courts-circuits en sortie, un atout pour sécuriser l’exploitation lors des phases de mise en service, de maintenance ou en cas d’erreur de raccordement sur le terrain. La présence d’une capacité de redondance apporte également un intérêt pour certaines architectures d’automatisation qui exigent une continuité de fonctionnement plus structurée. Ce modèle n’est pas destiné aux fonctions de sécurité, ce qui oriente clairement son usage vers la commande standard de sorties numériques dans un système automatisé.

Raccordement pratique pour intégration en coffret et maintenance

L’exécution du raccordement électrique annoncée en version à vis ou à ressort facilite l’intégration dans des armoires où les habitudes de câblage peuvent varier selon les standards de maintenance. Cette souplesse est appréciée pour les projets de modernisation, les extensions d’installations existantes ou les remplacements ciblés sur des ensembles S7-300 déjà en service. Le format 40 x 125 x 120 mm permet de l’intégrer proprement dans un environnement d’automatisme industriel tout en conservant une bonne lisibilité de l’implantation.

Choix adapté pour remplacement ou extension d’une station S7-300

Ce module de sortie TOR SM 322 s’adresse aux professionnels qui doivent étendre une station SIMATIC S7-300 ou remplacer une carte de sorties numériques 24 V CC de même famille. Son positionnement est clair : 32 sorties numériques, technologie transistor, courant de sortie de 0,5 A et compatibilité avec les usages classiques de commande d’actionneurs en automatisation industrielle. Pour un atelier, une ligne de production ou une machine spéciale, il constitue une solution cohérente lorsqu’il faut conserver une logique S7-300 tout en disposant d’un nombre élevé de sorties sur un encombrement réduit.
