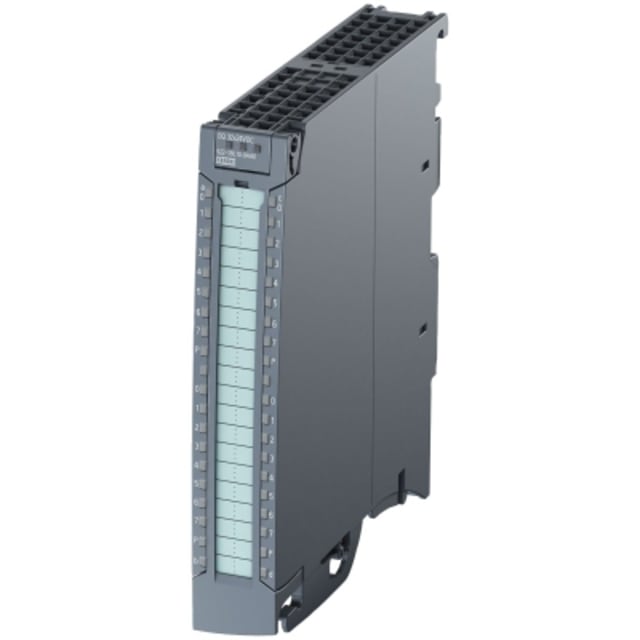

Module de sortie TOR 24V CC 32 voies 6ES75221BL100AA0

Module de sortie TOR 24 V CC 32 voies pour automatisation Siemens S7-1500

Ce module de sortie TOR 24 V CC 32 voies est conçu pour l’intégration dans les architectures d’automatisation industrielle SIMATIC S7-1500. Il permet de piloter jusqu’à 32 sorties numériques sur une seule unité, avec une technologie de sortie par transistor adaptée aux commandes rapides et répétitives. Cette configuration en 32 canaux apporte une réponse efficace pour les installations qui doivent centraliser un grand nombre d’ordres de commutation dans un encombrement réduit.

32 sorties numériques pour piloter actionneurs, contacteurs CC et signalisation

Avec ses 32 sorties numériques en courant continu, ce module convient au pilotage d’équipements courants d’automatisme tels que voyants, interfaces de commande, contacteurs CC ou électrovannes. Chaque voie délivre un courant de sortie de 0,5 A, ce qui facilite l’alimentation de nombreuses charges de terrain en 24 V CC. L’absence d’entrées intégrées en fait un choix clair pour les applications orientées exclusivement vers la sortie de commandes TOR.

Architecture par groupes pour une gestion claire des charges

Les 32 canaux sont organisés en groupes, ce qui simplifie la répartition des charges et la structuration du câblage dans l’armoire électrique. Cette approche est particulièrement utile pour segmenter différentes zones machine, séparer plusieurs familles d’actionneurs ou rationaliser la maintenance. Pour l’intégrateur comme pour l’exploitant, cette organisation rend l’installation plus lisible lors du repérage, de la mise en service et des interventions ultérieures.

Alimentation 24 V CC et commutation rapide des signaux

Le module fonctionne sur une tension d’alimentation continue de 19,2 à 28,8 V, en cohérence avec les standards industriels 24 V CC. Sa tension de sortie admise s’étend également de 0 à 28,8 V. Le temps de retard au changement de signal, compris entre 0,1 et 0,5 ms, favorise une commutation rapide pour les séquences automatisées exigeant une bonne réactivité, sans recourir à une solution plus complexe que nécessaire.

Protection de sortie et continuité de fonctionnement en environnement industriel

Chaque sortie bénéficie d’une protection contre les courts-circuits, un point important pour limiter les effets d’un défaut de câblage ou d’une charge défaillante. Le module dispose également d’une capacité de redondance, recherchée dans certaines architectures industrielles où la continuité de service et la disponibilité des fonctions de commande doivent être prises en compte dès la conception. Il s’intègre ainsi dans des projets où la maîtrise du comportement des sorties est un critère central.

Raccordement à broches pour une intégration soignée en coffret

L’exécution du raccordement électrique par broches s’inscrit dans une logique d’intégration propre et structurée dans les armoires d’automatisme. Ce type de connexion facilite l’implantation du module dans un ensemble cohérent de périphériques S7-1500 et contribue à maintenir une organisation nette du câblage. Le format du module, avec 25 mm de largeur, 147 mm de hauteur et 129 mm de profondeur, permet d’optimiser l’espace disponible tout en conservant une densité de sorties élevée.

Un choix pertinent pour les machines et installations à forte densité de commandes TOR

Ce module de sortie TOR 24 V CC 32 voies répond bien aux besoins des constructeurs de machines, tableautiers, automaticiens et services maintenance qui recherchent une carte de sorties numériques compacte pour piloter de multiples organes de terrain. Il est particulièrement adapté lorsque l’objectif est de multiplier les points de commande tout en conservant une intégration homogène dans un environnement SIMATIC S7-1500. Son positionnement convient aux applications industrielles nécessitant une gestion nette, rapide et structurée des sorties tout-ou-rien.
