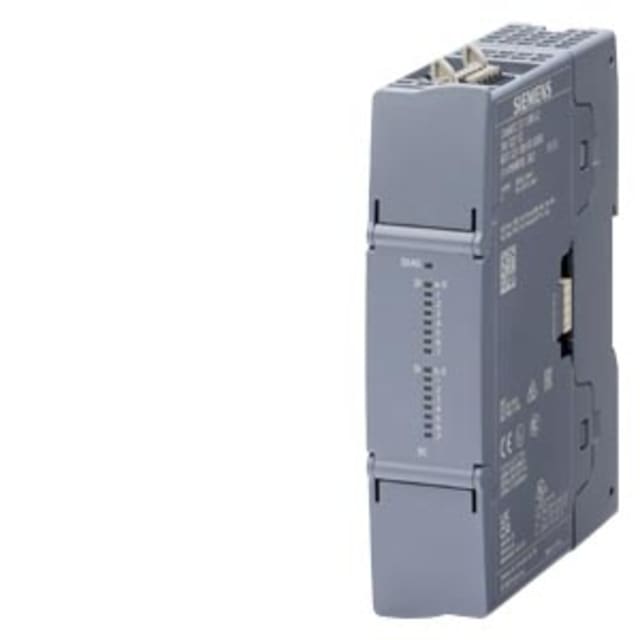

Module sorties numériques S7-1200 G2 24 V DC 6ES72225BH500XB0

Module de sorties numériques 16 voies pour API Siemens S7-1200 G2

Ce module sorties numériques S7-1200 G2 24 V DC est conçu pour étendre simplement les capacités de commande d’un automate Siemens dans les applications d’automatisation industrielle. Il met à disposition 16 sorties digitales sur transistor de type source, adaptées à la commutation de charges en 24 V DC. Ce format d’extension convient particulièrement aux armoires de commande où l’on souhaite piloter de multiples actionneurs tout en conservant une implantation compacte et cohérente avec l’environnement S7-1200 G2.

16 sorties digitales 24 V DC pour piloter vos actionneurs

Avec ses 16 sorties numériques, ce module permet de commander efficacement électrovannes, relais d’interface, voyants, contacteurs basse consommation ou autres équipements de terrain compatibles 24 V DC. Chaque sortie accepte un courant de 0,5 A, ce qui offre une bonne polyvalence pour les usages de signalisation et de commande. La charge lampe de 5 W permet également de couvrir des besoins courants en indication d’état dans les installations industrielles.

Sorties transistor de type source pour une intégration claire en commande DC

Le module utilise des sorties sourcing, un choix pertinent pour les architectures de commande en courant continu nécessitant une logique de distribution du potentiel positif vers la charge. Cette configuration facilite l’intégration dans de nombreux schémas d’automatisme modernes. La tension assignée de 24 V DC, avec une plage de fonctionnement de 20,4 à 28,8 V DC, apporte une compatibilité adaptée aux alimentations industrielles courantes et aux variations normales d’une installation.

Répartition des charges pensée pour un câblage mieux maîtrisé

Les 16 sorties sont organisées en 2 groupes, avec un courant total de 4 A par groupe. Cette répartition aide à structurer le câblage, à mieux équilibrer les charges et à simplifier la lecture de l’installation lors de la mise en service ou de la maintenance. Pour l’intégrateur, c’est un point important lorsqu’il faut commander plusieurs départs tout en gardant une vision claire des circuits associés à chaque groupe de sorties.

Commutation rapide pour les séquences automatisées

Grâce à un temps de commutation de 50 µs à l’enclenchement et 200 µs au déclenchement, ce module convient aux applications où la réactivité des sorties a un impact sur la qualité de séquencement. Cette rapidité de commutation est utile pour les automatismes nécessitant des ordres nets et reproductibles, notamment dans les chaînes de process, les machines spéciales ou les ensembles de convoyage pilotés par automate programmable.

Caractéristiques électriques adaptées aux environnements de commande industrielle

Le module présente une séparation galvanique de 707 V DC, utile pour renforcer l’isolement entre les circuits concernés dans l’architecture de commande. La tension de coupure inductive L+ – 40 V constitue également une donnée importante pour l’étude des charges inductives et le choix des protections ou circuits d’adaptation associés. En revanche, l’absence de protection intégrée contre les courts-circuits implique de prévoir une conception de câblage rigoureuse et des dispositifs de protection adaptés en amont selon l’application.

Format compact pour intégration en coffret ou armoire

Avec des dimensions de 30 mm de largeur, 125 mm de hauteur et 100 mm de profondeur, ce module d’extension trouve facilement sa place dans une armoire électrique où l’espace disponible doit être optimisé. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement en coffret ou en tableau. Son poids de 173 g facilite la manipulation lors du montage et de l’assemblage de l’ensemble automatisé.

Un choix pertinent pour l’extension de sorties sur installation S7-1200 G2

Ce module de sorties numériques Siemens répond aux besoins des automaticiens recherchant une extension 16 sorties 24 V DC pour API S7-1200 G2, avec sorties transistor source et format compact. Il convient aussi bien aux projets neufs qu’aux évolutions d’installations existantes, dès lors que l’objectif est d’augmenter le nombre de points de commande disponibles de manière propre, lisible et adaptée aux standards de l’automatisation industrielle.
