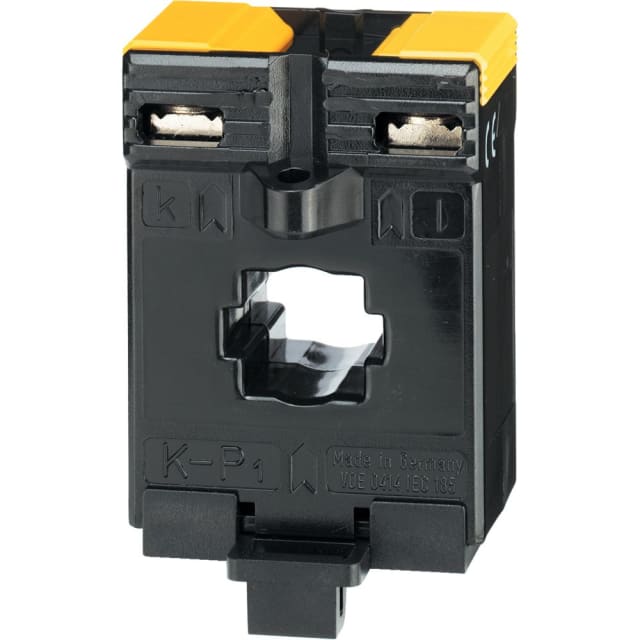

Transformateur de courant TCB 17-20 pour mesure sur circuit jusqu’à 125 A

Le transformateur de courant TCB 17-20 125/5A est conçu pour convertir un courant primaire jusqu’à 125 A en un courant secondaire normalisé de 5 A, compatible avec les appareils de mesure, de comptage et de supervision. Ce format permet d’exploiter un signal adapté aux équipements associés tout en conservant une lecture cohérente du courant sur l’installation. Son principe à barre ou câble passant convient particulièrement aux intégrations en tableau électrique.

Format compact avec ouverture 17,5 mm pour barre ou câble passant

Ce modèle dispose d’une ouverture de 17,5 mm avec une section utile de 20 x 20 mm, ce qui facilite son montage autour du conducteur concerné dans les enveloppes et coffrets où l’espace est compté. Ce gabarit compact aide à intégrer la mesure sans alourdir l’implantation du tableau, tout en restant adapté aux configurations courantes de distribution électrique.

Rapport 125/5 A et classe 1 pour les applications de mesure usuelles

Avec un primaire de 125 A et un secondaire de 5 A, ce transformateur de courant répond aux besoins de nombreuses applications de mesure en armoire et en distribution. Sa classe de précision 1 le destine aux usages où l’on recherche une mesure exploitable pour l’affichage, le contrôle et le suivi des consommations. Il constitue une solution adaptée pour alimenter un compteur, un analyseur de réseau ou un appareil de contrôle compatible avec un secondaire 5 A.

Puissance apparente de 1,5 VA pour instrumentation compatible

La puissance apparente assignée de 1,5 VA doit être prise en compte pour choisir l’appareil raccordé et dimensionner correctement la liaison secondaire. Ce point est essentiel pour préserver de bonnes conditions de mesure dans une installation instrumentée. Dans un projet de tableau, cette caractéristique permet de vérifier la compatibilité entre le transformateur de courant, la longueur de câblage secondaire et l’équipement de lecture ou de comptage associé.

Connexion secondaire à vis pour un câblage clair en tableau

Le raccordement secondaire à vis simplifie la mise en œuvre dans les environnements techniques où l’on recherche un câblage net et facile à reprendre en maintenance. Ce type de connexion convient bien aux monteurs et tableautiers qui souhaitent une terminaison directe et lisible sur les circuits de mesure. Le produit est prévu avec une entrée primaire unique, ce qui facilite son identification dans les architectures monophasées ou sur une phase d’un réseau triphasé.

Fixation à cliquet et rail de cuivre pour intégration pratique

La présence d’une fixation à cliquet et d’un rail de cuivre apporte une mise en place adaptée aux contraintes d’intégration en tableau. Ce type de conception permet d’installer le transformateur de courant de manière rationnelle sur le conducteur à mesurer, avec un maintien pensé pour les ensembles de distribution et de protection électrique. C’est un atout intéressant lorsque plusieurs points de mesure doivent être implantés proprement dans une même enveloppe.

Facteur FS 5 : un choix à considérer pour la chaîne de mesure

Le facteur de sécurité FS 5 fait partie des paramètres à vérifier lors du choix d’un transformateur de courant destiné à la mesure. Pour l’installateur comme pour le tableautier, cette donnée aide à sélectionner un modèle cohérent avec la fonction attendue dans la chaîne d’instrumentation. Elle complète utilement les critères de rapport, de classe de précision et de puissance apparente pour aboutir à un ensemble de mesure bien dimensionné.

Un transformateur de courant adapté aux tableaux de distribution et de comptage

Ce TCB 17-20 trouve naturellement sa place dans les tableaux électriques, armoires de distribution, ensembles de comptage et équipements de suivi énergétique. Son format traversant, son rapport 125/5 A, sa classe 1 et son raccordement secondaire à vis en font un composant pertinent pour les professionnels recherchant un transformateur de courant compact et lisible à intégrer dans une installation de mesure sur conducteur passant.
