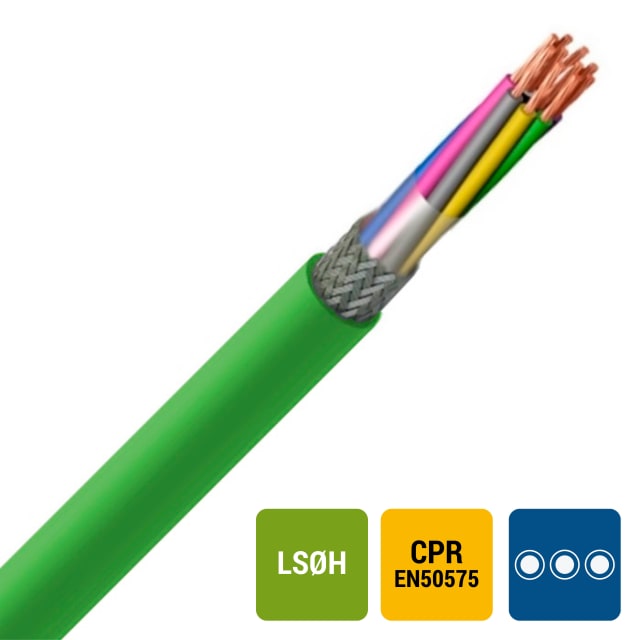

Câble de commande blindé LIHCH LS0H vert 4×0,25 mm²

Câble de commande blindé LS0H pour circuits de signal et de contrôle

Le câble de commande blindé LIHCH LS0H vert 4×0,25 mm² est conçu pour le transport de signaux, d’ordres et d’informations de commande dans les installations où la compacité, la souplesse et la maîtrise des perturbations électromagnétiques sont recherchées. Sa configuration en 4 conducteurs de 0,25 mm² convient particulièrement aux liaisons de commande, de report d’état, d’automatisme léger, d’instrumentation et de câblage fonctionnel en environnement technique.

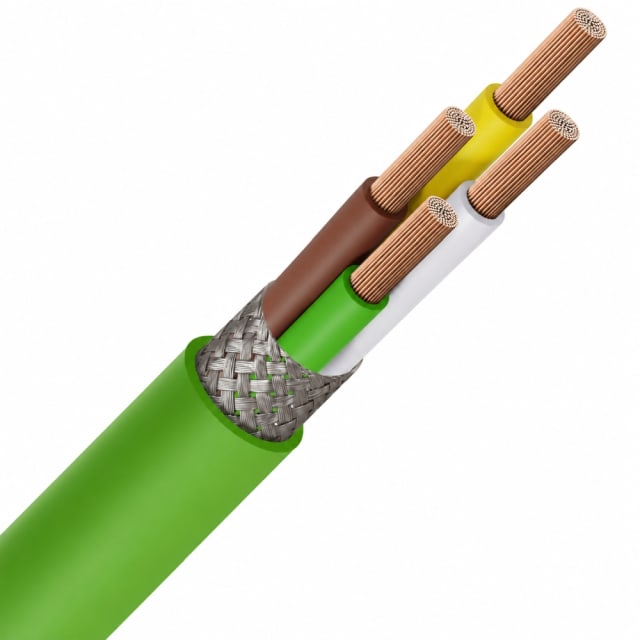

Blindage par tresse pour limiter les perturbations

Ce câble LIHCH intègre un blindage global par tresse, un choix pertinent pour les cheminements proches d’équipements pouvant générer des interférences. Ce blindage contribue à préserver la stabilité des signaux transportés et à réduire les effets parasites dans les armoires, coffrets, automatismes, équipements de supervision ou liaisons de commande sensibles. C’est un vrai atout dès que plusieurs circuits cohabitent dans un espace réduit.

Conducteurs souples en cuivre pour une pose plus pratique

Ses âmes en cuivre nu de classe 5 offrent une bonne souplesse à l’installation. Cette construction facilite le passage dans les chemins de câbles, goulottes, coffrets et zones de raccordement demandant de la maniabilité. Avec un diamètre extérieur d’environ 4,8 mm, ce câble de commande blindé reste discret et simple à intégrer dans des ensembles techniques où l’encombrement doit être maîtrisé, sans conducteur de protection lorsque l’application ne l’exige pas.

Gaine extérieure LS0H verte adaptée aux environnements techniques

La gaine extérieure verte en matériau LS0H permet une identification visuelle rapide du câble dans l’installation. La technologie sans halogène à faible émission de fumées répond aux besoins des bâtiments et équipements où l’on souhaite limiter les fumées opaques et les émissions corrosives en cas d’échauffement ou d’incendie. Cette conception en fait une solution cohérente pour les circuits de commande et de sécurité nécessitant un câble gainé proprement identifiable et techniquement adapté.

Repérage des conducteurs par couleur pour un câblage clair

Les 4 conducteurs sont identifiés par couleur, ce qui simplifie les opérations de raccordement, de repérage et de maintenance. Sur un câble de petit calibre destiné à des fonctions de commande, ce détail améliore la lisibilité du câblage et aide à réduire les erreurs lors des connexions sur borniers, modules de commande, interfaces, capteurs ou organes de signalisation.

Caractéristiques électriques et dimensions utiles à l’intégration

Ce modèle présente une tension nominale Uo/U de 300/500 V, adaptée aux usages de commande correspondants. Sa section de 0,25 mm² le destine aux signaux et aux fonctions de pilotage plutôt qu’à l’alimentation de puissance. Son poids indicatif de 43 kg/km et son format rond facilitent l’anticipation de la pose, notamment dans les installations où plusieurs liaisons doivent être regroupées de manière ordonnée.

Comportement au feu et pose en faisceau

Ce câble est classé Cca s1 d2 a1 selon EN 13501-6, avec une faible production de fumée s1 et une très faible acidité a1. Il répond ainsi aux exigences de câblage où le comportement au feu doit être pris en compte dans le choix du produit. Le marquage visuel associé à la gamme met également en avant une utilisation compatible avec une pose en faisceau, ce qui le rend intéressant pour les installations techniques structurées et les cheminements regroupant plusieurs câbles de commande.

Plage de température et précautions de mise en œuvre

Pour la mise en œuvre, la température de pose est donnée de -5 à 70 °C, tandis que la plage de service en position statique s’étend de -15 à 70 °C. Le rayon de courbure minimal recommandé est de 20 fois le diamètre extérieur, un point important à respecter pour préserver la géométrie du câble et le bon comportement du blindage. Ce câble de commande blindé 4×0,25 mm² convient ainsi aux montages soignés demandant souplesse, repérage clair, faible encombrement et protection contre les perturbations.
