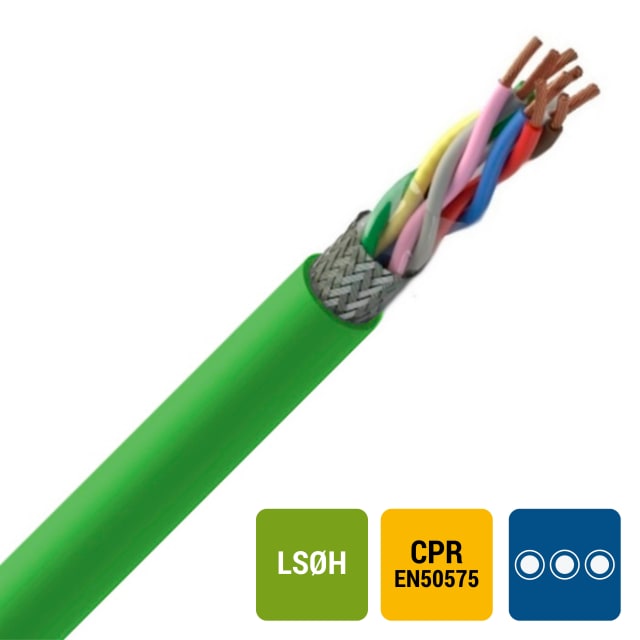

Câble de commande LIHCH blindé LS0H vert 2x2x1 mm²

Câble de commande blindé pour transmissions propres et stables

Le câble de commande LIHCH blindé LS0H vert 2x2x1 mm² est conçu pour les liaisons de commande, de signal et de mesure lorsque la stabilité de transmission et la limitation des perturbations électromagnétiques sont recherchées. Sa construction par paires facilite l’acheminement de signaux dans les installations techniques, les équipements de contrôle, les armoires et les automatismes. Son format 2x2x1 mm² convient aux applications où une section de 1 mm² est attendue avec une organisation claire des conducteurs.

Construction par paires avec blindage global par tresse

Ce câble intègre 2 conducteurs de 1 mm² assemblés par paires, avec une âme en cuivre souple de classe 5 et un blindage global par tresse. Cette conception aide à réduire l’influence des parasites extérieurs dans les environnements comportant des équipements électriques, des organes de commutation ou des circuits voisins sensibles. L’identification par couleur simplifie le repérage au raccordement et favorise une mise en œuvre plus lisible lors du câblage.

Gaine LS0H verte adaptée aux environnements techniques intérieurs

Sa gaine extérieure verte en version LS0H associe une faible émission de fumées à l’absence d’halogène, ce qui en fait un choix pertinent pour les bâtiments et zones techniques où l’on souhaite limiter les effets des fumées en cas d’échauffement ou d’incident. Le marquage visuel de la gaine permet également d’identifier rapidement la famille de câble sur chantier ou dans une armoire déjà équipée.

Comportement au feu classé Cca s1 d2 a1

Le câble présente une classification de réaction au feu Cca s1 d2 a1 selon EN 13501-6. Concrètement, cela correspond à un niveau de performance recherché pour des installations où le comportement du câble face au feu doit être pris en compte, avec une faible production de fumée, une classe d’acidité a1 et une classification d2 pour les gouttelettes ou particules enflammées. Pour les intégrateurs et installateurs, cette donnée facilite la sélection du bon câble dans les projets où les exigences de pose sont cadrées.

Souplesse de pose et encombrement maîtrisé

Grâce à son âme souple de classe 5, ce câble de commande LIHCH se manipule plus facilement lors du tirage et du raccordement qu’une version rigide. Son diamètre extérieur approximatif de 9,2 mm reste compatible avec de nombreuses configurations de passage, de goulottes, de chemins de câbles et de traversées d’armoire. Le rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la géométrie interne du câble et conserver une pose propre.

Caractéristiques électriques adaptées aux circuits de commande

Avec une tension nominale Uo de 300 V et U de 500 V, ce câble est destiné aux circuits de commande et de liaison nécessitant une isolation adaptée à ce type d’usage. L’absence de conducteur de protection confirme son positionnement sur des fonctions de transmission, de commande et de signalisation plutôt que sur l’alimentation de protection. Sa géométrie ronde facilite un cheminement régulier et un habillage soigné dans les ensembles techniques.

Plage de température compatible avec l’installation et l’exploitation

Le câble peut être posé entre -5 et +70 °C et utilisé en service statique de -15 à +70 °C. Cette plage permet son intégration dans de nombreux environnements intérieurs techniques, locaux d’équipements et installations fixes. Avec un poids de 107 kg/km, il reste dans un gabarit cohérent pour une manipulation professionnelle, tout en apportant une structure complète avec blindage, isolation et gaine LS0H.
