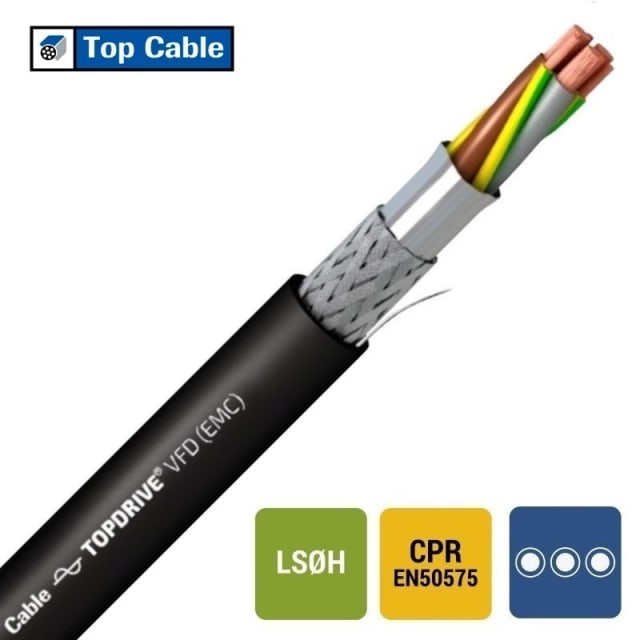

Câble blindé VFD ROZ1-K LSZH 1kV 4G6mm² EMCZH4G6-CCA B

Câble blindé VFD conçu pour variateurs de fréquence

Le câble blindé VFD ROZ1-K LSZH 1kV 4G6mm² est destiné à l’alimentation des moteurs pilotés par variateur de fréquence et aux installations où la maîtrise des interférences électromagnétiques est essentielle. Cette configuration 4G6 intègre quatre conducteurs de 6 mm², dont un conducteur de protection, pour accompagner les liaisons moteur en environnement technique tout en conservant une architecture adaptée aux applications industrielles fixes.

Blindage EMC pour limiter les perturbations électromagnétiques

Sa conception blindée répond aux contraintes typiques des installations avec VFD : réduction des émissions parasites, meilleure compatibilité électromagnétique de l’ensemble et limitation des effets d’interférences sur les équipements voisins. Le blindage, associé à un fil de continuité, contribue à canaliser les perturbations générées par les commutations rapides des variateurs et à rendre l’installation plus propre sur le plan CEM, notamment dans les armoires, lignes motorisées, pompes, ventilateurs et entraînements industriels.

Structure souple 4G6 en cuivre pour pose et raccordement facilités

Ce câble repose sur des âmes en cuivre nu de classe 5 souple, un choix apprécié lorsque le cheminement impose davantage d’aisance au tirage, au façonnage et au raccordement. L’isolation XLPE permet de travailler avec une température admissible du conducteur jusqu’à 90 °C, tandis que la géométrie ronde favorise un passage régulier dans les cheminements. Avec un diamètre extérieur d’environ 15,1 mm et un rayon de courbure minimal de 10 fois le diamètre, il convient aux installations fixes où l’on recherche à la fois tenue électrique et manipulation plus confortable qu’un câble rigide.

Gaine LSZH sans halogène pour les environnements exigeants

Sa gaine extérieure noire en polyoléfine LSZH associe faible émission de fumées et absence d’halogène selon IEC 60754-2. En cas d’échauffement important ou d’incident, ce type de construction limite les fumées opaques et les émissions corrosives, ce qui en fait une solution pertinente pour les locaux techniques, bâtiments tertiaires, zones de circulation de câbles et installations où la sécurité des équipements et la lisibilité des évacuations sont des critères importants.

Classement CPR Cca-s1a,d1,a1 pour une meilleure tenue au feu

Ce câble VFD blindé bénéficie d’un classement de réaction au feu Cca-s1a,d1,a1. Concrètement, cela correspond à un niveau de performance recherché pour des installations où le comportement au feu du câblage doit être pris en compte avec sérieux : très faible production de fumée, faible acidité des émissions et absence de gouttelettes enflammées persistantes. Pour un projet nécessitant un câble d’alimentation moteur blindé avec exigence LSZH et CPR, cette version 4G6 constitue un choix cohérent et clairement identifiable.

Adapté aux contraintes thermiques et aux conditions de service étendues

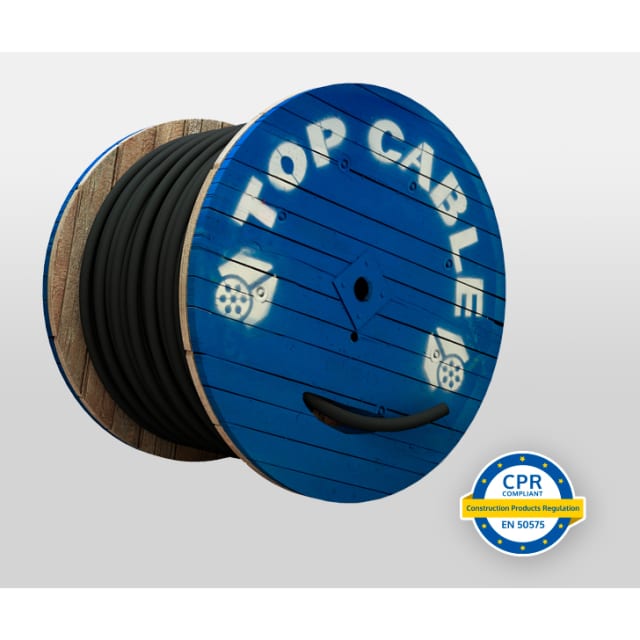

Le câble accepte une plage de température de service statique de -40 à 90 °C, ce qui lui permet d’être intégré dans des environnements techniques soumis à des variations thermiques marquées. Cette amplitude d’utilisation convient bien aux installations fixes industrielles, aux locaux non chauffés, aux zones techniques exposées ou aux équipements fonctionnant sur de longues périodes. Le poids de 385 kg/km et la livraison en bobine de 500 m facilitent par ailleurs l’anticipation logistique sur chantier ou en atelier de câblage.

Une solution précise pour moteurs, pompes, ventilateurs et lignes automatisées

Ce câble blindé 0,6/1 kV trouve naturellement sa place sur les départs moteur avec variateur, les pompes de process, les ventilateurs, convoyeurs, groupes de traitement d’air et autres entraînements à vitesse variable. Son association entre conducteurs souples, isolation XLPE, blindage EMC, gaine LSZH et conducteur de protection intégré répond aux besoins des installateurs qui recherchent un câble moteur blindé 4G6 capable d’accompagner les exigences de compatibilité électromagnétique, de sécurité incendie et de tenue en exploitation dans une seule et même référence.
