Câble moteur blindé VFD LSZH 3X35+3G6mm² EMCZH3X35+3G6

Câble moteur blindé VFD conçu pour variateurs de fréquence

Ce câble moteur blindé VFD LSZH 3X35+3G6 mm² de la série EMCZH est destiné à l’alimentation de moteurs commandés par variateur de fréquence, ainsi qu’aux installations fixes où la maîtrise des perturbations électromagnétiques est essentielle. Sa conception TOPDRIVE VFD (EMC) ROZ1-K (AS) répond aux contraintes typiques des départs moteurs, pompes et équipements à vitesse variable, avec une structure pensée pour limiter les effets des interférences EMI dans les environnements techniques exigeants.

Configuration 3X35+3G6 adaptée aux liaisons moteur puissantes

Le câble intègre 3 conducteurs principaux de 35 mm² en cuivre nu, souple classe 5, pour la puissance, ainsi que 3 conducteurs auxiliaires de protection de 6 mm². Cette architecture 3+3 est particulièrement adaptée aux applications VFD, car elle favorise une répartition équilibrée des courants de mode commun tout en accompagnant efficacement la liaison entre variateur et moteur. Le repérage par couleur avec marquage conforme HD 308 S2 facilite l’identification des conducteurs lors du câblage et de la maintenance.

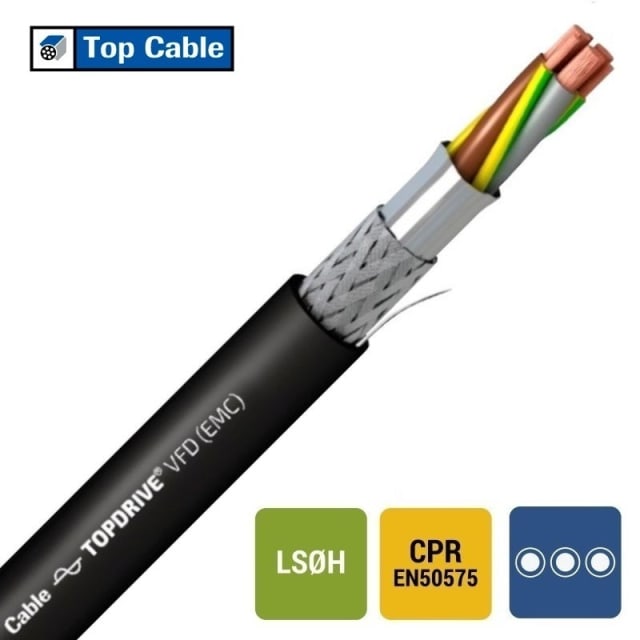

Blindage EMC pour limiter les perturbations électromagnétiques

Sa conception blindée avec fil de continuité aide à contenir les émissions parasites générées par les variateurs et à réduire l’impact des perturbations sur les équipements proches. Ce type de câble est particulièrement indiqué lorsque l’installation comporte des automatismes, de l’instrumentation ou des appareils sensibles aux bruits électriques. Le blindage constitue ici un vrai avantage d’exploitation pour les liaisons moteur où la compatibilité électromagnétique doit être mieux maîtrisée qu’avec un câble de puissance standard.

Isolation XLPE et gaine LSZH pour un usage industriel maîtrisé

L’isolation principale en polyéthylène réticulé XLPE permet une température maximale admissible du conducteur de 90 °C, avec une plage de service statique de -40 à 90 °C. La gaine extérieure noire en polyoléfine sans halogène associe faible dégagement de fumée et limitation des gaz corrosifs en cas d’incendie. Cette construction LSZH convient aux installations où l’on recherche un câble de puissance blindé mieux adapté aux contraintes de sécurité incendie et à la protection de l’environnement technique autour de la ligne.

Classe CPR Cca pour les installations soumises à des exigences feu

Ce modèle est classé Cca-s1a,d1,a1 selon EN 13501-6. Il combine donc une réaction au feu maîtrisée, une très faible production de fumée, l’absence de gouttelettes enflammées persistantes au-delà de 10 secondes et une très faible acidité des fumées. Pour les projets intégrant des exigences CPR sur les câbles électriques, cette classification apporte un repère clair au moment du choix produit, notamment dans les bâtiments et infrastructures où les performances au feu doivent être prises en compte dès la conception.

Souplesse de pose et dimensions adaptées aux cheminements techniques

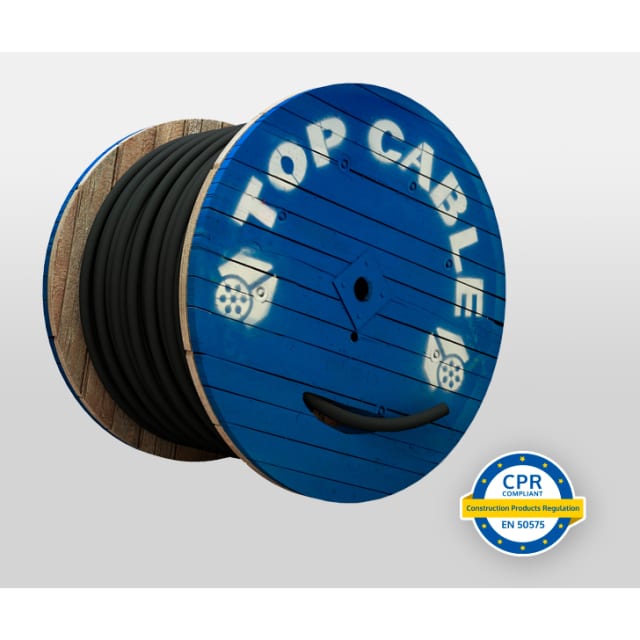

Grâce à ses conducteurs souples classe 5, ce câble reste adapté aux opérations de tirage et de raccordement en installation fixe. Son diamètre extérieur approximatif de 24,9 mm permet d’anticiper plus précisément le passage en chemin de câble, goulotte ou armoire, tandis que son rayon de courbure minimal de 10 fois le diamètre aide à préparer une pose conforme sans contrainte excessive sur la structure du câble. Le conditionnement en bobine de 500 m convient aux chantiers et aux longueurs importantes de distribution moteur.

Un câble pertinent pour variateurs, moteurs et pompes à vitesse variable

Ce câble blindé 0,6/1 kV est particulièrement pertinent pour les liaisons entre variateur et moteur dans les ateliers, zones techniques, installations de pompage, process industriels et équipements de ventilation ou d’entraînement. Sa combinaison entre conducteurs de puissance 35 mm², conducteurs de protection symétriques, blindage EMC et gaine LSZH en fait une solution cohérente pour les installations recherchant à la fois maîtrise des perturbations, comportement au feu amélioré et bonnes conditions d’intégration dans un environnement électrique structuré.
