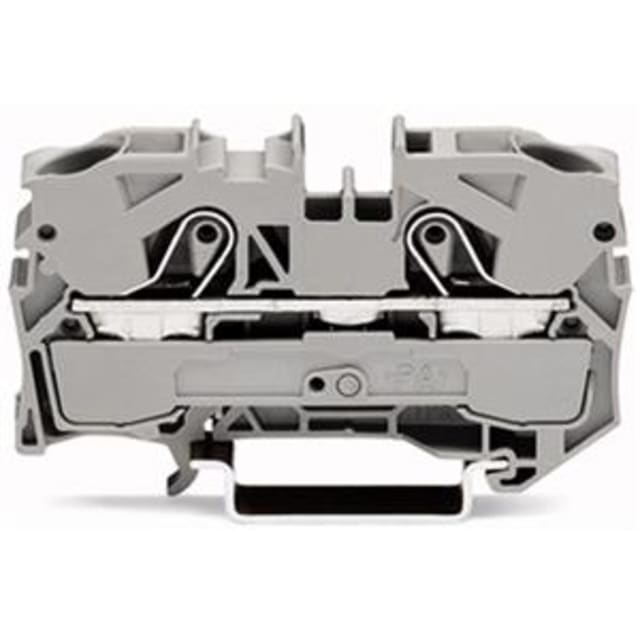

Borne de passage 2 conducteurs 10 mm² gris 2010-1201

Borne de passage 2 conducteurs 10 mm² pour tableaux électriques

Cette borne de passage grise est conçue pour le raccordement de 2 conducteurs sur rail DIN 35 mm dans les tableaux électriques et armoires de distribution. Son format traversant à un niveau permet de réaliser des liaisons claires, compactes et faciles à repérer, tout en conservant une bonne lisibilité du câblage en façade. Avec sa section nominale de 10 mm², elle répond aux besoins des circuits de puissance et de distribution nécessitant un bornier de tableau adapté aux sections importantes.

Connexion Push-in CAGE CLAMP pour un câblage rapide et net

La technologie de raccordement Push-in CAGE CLAMP facilite l’insertion des conducteurs et contribue à accélérer le câblage en atelier comme sur chantier. Ce principe est particulièrement pratique pour les montages répétitifs en coffret, avec un raccordement frontal qui améliore l’accessibilité lors de l’installation et de la maintenance. La borne accepte les conducteurs rigides de 0,5 à 16 mm² ainsi que les conducteurs souples de 0,5 à 10 mm², ce qui permet de couvrir de nombreux usages en distribution électrique.

Capacité électrique adaptée aux applications de distribution

Avec une tension assignée de 800 V et un courant assigné de 57 A, cette borne de passage 10 mm² convient aux montages où la tenue électrique et la continuité de raccordement sont déterminantes. Elle peut être utilisée pour organiser des arrivées, départs ou liaisons intermédiaires dans un tableau, en apportant une solution de connexion compacte pour des conducteurs de section élevée. Son architecture à 2 points de raccordement répond efficacement aux besoins de passage simple et propre entre deux conducteurs.

Utilisation possible en environnement Ex e II

Cette borne est également prévue pour des applications Ex e II. Elle dispose pour cet usage d’un courant assigné de 51 A et d’une tension assignée de 550 V. Ce positionnement en fait une solution intéressante pour les installations qui exigent un appareillage compatible avec des contraintes techniques spécifiques, tout en conservant une logique de câblage simple, directe et lisible au sein du bornier.

Encombrement optimisé pour rails DIN 35 mm

Son montage sur rail DIN 35 mm permet une intégration naturelle dans la majorité des tableaux électriques modulaires et armoires industrielles. Avec une largeur de 10 mm, une hauteur de 36,9 mm et une profondeur de 67,8 mm, cette borne offre un bon compromis entre capacité de raccordement et compacité sur le rail. Ce format est particulièrement utile lorsque l’espace disponible doit être maîtrisé sans réduire la section de conducteurs admissible.

Repérage pratique pour un tableau plus lisible

Le marquage latéral et central améliore l’identification des circuits et facilite le repérage des bornes dans les ensembles de distribution. Cet avantage est précieux lors du câblage initial, des contrôles et des interventions ultérieures, notamment lorsque plusieurs départs sont regroupés dans un même coffret. Une borne bien repérée contribue à rendre le tableau plus lisible et plus simple à exploiter au quotidien.

Corps isolant en polyamide 66 et finition gris standard

Le corps isolant en polyamide 66 (PA 66) et la finition grise correspondent aux usages courants en bornes pour tableaux électriques. Cette teinte neutre s’intègre facilement dans les rangées de borniers de passage et permet une organisation cohérente du câblage avec les autres éléments de la série TOPJOB S. Pour l’installateur, c’est un choix pertinent lorsqu’il faut construire un bornier propre, homogène et adapté aux exigences de distribution électrique.
