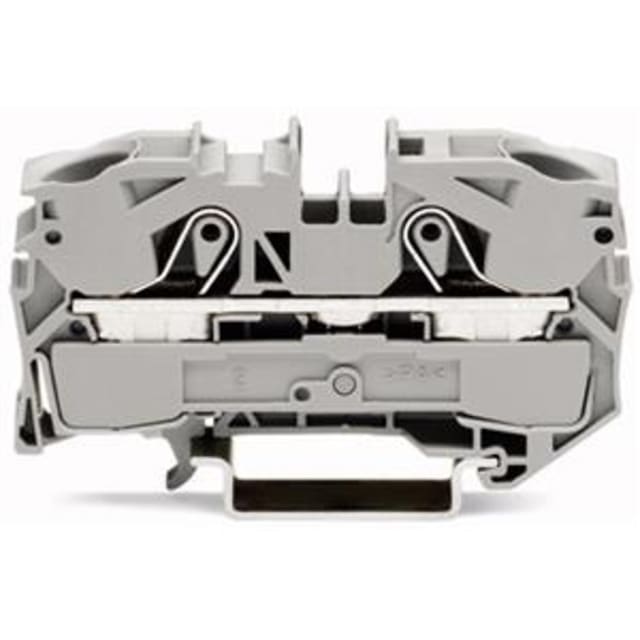

Borne de passage 2 conducteurs 16 mm² gris 2016-1201

Borne de passage 2 conducteurs 16 mm² pour rail 35 mm

Cette borne de passage grise de la série TOPJOB S est conçue pour la distribution et le raccordement de deux conducteurs sur rail 35 mm. Son format de 12 mm de large permet d’intégrer une section de raccordement élevée dans un encombrement maîtrisé, ce qui en fait une solution adaptée aux tableaux électriques où la compacité doit rester compatible avec des intensités importantes.

Connexion Push-in CAGE CLAMP pour un câblage frontal rapide

La technologie de connexion Push-in CAGE CLAMP facilite l’insertion directe des conducteurs tout en conservant un câblage frontal pratique dans l’armoire. Elle convient particulièrement aux opérations de montage répétitives, aux raccordements propres et à la bonne tenue des conducteurs dans le temps. Cette borne accepte des sections de raccordement de 0,5 à 16 mm², avec prise en charge des conducteurs rigides, souples et souples avec embout selon les plages prévues.

Compatibilité de sections étendue pour le câblage de puissance

Avec une section nominale de 16 mm², cette borne répond aux besoins de transit et de répartition sur des circuits demandant une capacité de raccordement sérieuse. Elle accepte notamment les conducteurs rigides enfichables de 6 à 16 mm², les conducteurs souples de 0,5 à 25 mm² et les conducteurs souples avec embout de 0,5 à 16 mm². Cette polyvalence simplifie le choix du bornier lorsqu’un même tableau regroupe plusieurs types de câbles.

Caractéristiques électriques adaptées à la distribution en armoire

Prévue pour une tension de référence de 800 V et un courant de référence de 76 A, cette borne de passage 2 conducteurs 16 mm² est adaptée aux montages de distribution électrique nécessitant une borne de tableau compacte mais capable de supporter des niveaux de charge élevés. Pour les applications Ex e II, les valeurs de courant indiquées permettent également d’orienter le choix du produit dans les ensembles où ces contraintes sont prises en compte.

Conception pensée pour le montage sur bornier organisé

Le repérage central et latéral facilite l’identification des circuits dans les tableaux, ce qui améliore la lisibilité lors du câblage, de la maintenance et des extensions futures. Le montage sur rail 35 x 15 ou 35 x 7,5 permet une intégration standard dans de nombreux coffrets et armoires. Avec une hauteur de 69,8 mm, une profondeur de 43,5 mm et une profondeur sur rail de 36,9 mm, cette borne s’intègre proprement dans des ensembles de distribution structurés.

Isolation technique pour environnements exigeants

Le corps isolant en polyamide PA66 avec classement d’inflammabilité UL94 V0 répond aux attentes des installations où la tenue des matériaux est un critère important. La tenue aux chocs de 8 kV renforce son intérêt pour les montages de distribution et de commande exposés aux contraintes électriques usuelles en environnement industriel ou tertiaire technique.

Températures d’utilisation larges pour tableaux et coffrets

Cette borne de passage TOPJOB S est conçue pour fonctionner sur une large plage de températures, de -35 à +85 °C en utilisation courante, avec une température d’utilisation continue de -60 à +105 °C. Ce niveau de tolérance permet son intégration dans des coffrets et tableaux soumis à des conditions thermiques variables, sans compromettre la cohérence du choix matériel dans l’ensemble du bornier.

Un format utile pour les assemblages de tableaux électriques

Grâce à sa configuration 2 conducteurs, son coloris gris standard pour le repérage des potentiels et sa longueur de dénudage de 18 à 20 mm, cette borne de passage constitue un choix pertinent pour réaliser des liaisons de transit nettes et rationnelles. Elle convient particulièrement aux professionnels recherchant une borne pour tableaux électriques capable d’associer compacité, forte section admissible et mise en œuvre fluide sur rail DIN.
