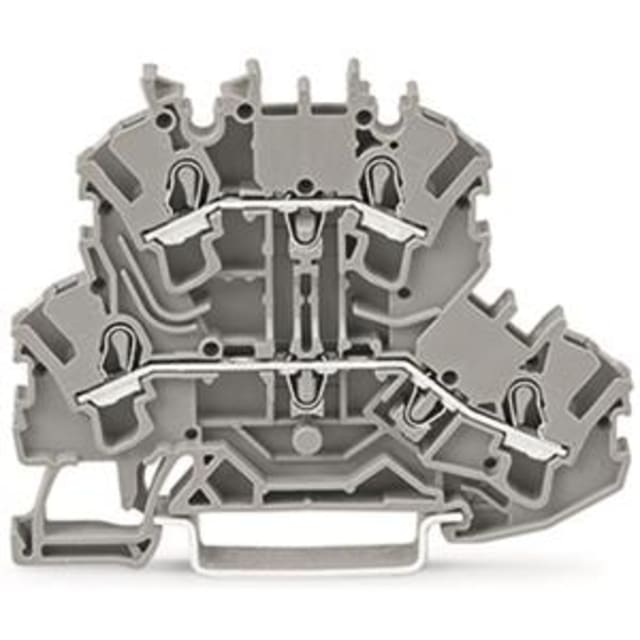

Borne de passage à deux étages sur rail 2,5 mm² 2002-2201

Borne de passage à deux étages 2,5 mm² pour câblage sur rail DIN

Cette borne de passage à deux étages sur rail est conçue pour le raccordement et la distribution de conducteurs dans les tableaux électriques. Son format compact en 5,2 mm de large permet d’optimiser l’occupation du rail DIN tout en conservant deux niveaux de connexion dans un seul point d’implantation. Elle convient particulièrement aux armoires, coffrets et ensembles de distribution où la densité de câblage doit rester maîtrisée.

Configuration passage / passage sur deux niveaux

Sa fonction passage / passage avec raccordement L/L permet de réaliser des liaisons directes et lisibles entre conducteurs sur deux étages. Cette architecture facilite l’organisation des circuits lorsque plusieurs départs ou continuités doivent être regroupés verticalement sur une faible largeur. Le résultat est un câblage plus structuré, plus propre à repérer dans le tableau et mieux adapté aux montages techniques compacts.

Technologie Push-in CAGE CLAMP pour un raccordement rapide

Équipée de la technologie Push-in CAGE CLAMP, cette borne accepte l’insertion rapide des conducteurs tout en simplifiant les opérations de câblage en atelier comme en maintenance. Elle est adaptée aux conducteurs rigides de 0,75 à 4 mm² et aux conducteurs souples de 0,25 à 2,5 mm², avec une section nominale de 2,5 mm². Cette plage de raccordement en fait une solution pertinente pour de nombreux circuits de commande, d’alimentation et de répartition interne.

Capacité électrique adaptée aux applications de tableau

Avec un courant nominal de 24 A et une tension nominale de 800 V, cette borne répond aux besoins courants des montages de distribution et d’interconnexion en environnement de tableau. Son calibre AWG 18 à 12 facilite également l’intégration dans des projets utilisant différentes habitudes de repérage de conducteurs. Elle convient aux assemblages recherchant une borne de passage compacte sans compromis sur la tenue des raccordements dans sa plage d’emploi.

Montage direct sur rail DIN 35 x 15 mm et 35 x 7,5 mm

Cette borne est prévue pour une installation sur rail DIN 35 x 15 mm ou 35 x 7,5 mm, ce qui la rend facile à intégrer dans la majorité des coffrets et armoires électriques. Son encombrement de 69,5 mm en hauteur et 62 mm en profondeur a été pensé pour s’inscrire dans les implantations verticales standard tout en maintenant une bonne accessibilité au raccordement. C’est un choix pratique pour les monteurs qui recherchent une implantation nette et rationnelle dans un espace contraint.

Format compact de la série TOPJOB S

Issu de la série TOPJOB S, ce modèle associe compacité et logique de câblage modulaire. Le faible pas de 5,2 mm aide à densifier les rangées de bornes sur rail sans multiplier les accessoires de séparation. Pour la constitution de borniers de passage dans un tableau, ce format à deux étages permet de gagner de la place tout en conservant une lecture claire des cheminements électriques.

Version grise pour repérage sobre et intégration homogène

Sa finition grise s’intègre facilement dans les ensembles de bornes de tableau et dans les architectures de distribution sobres et techniques. Cette borne est fournie sans support de marquage, ce qui laisse la liberté d’adapter le repérage selon l’organisation retenue sur l’installation. Elle convient ainsi aux réalisations où l’on souhaite composer un bornier fonctionnel, compact et cohérent avec les autres éléments de raccordement sur rail.
