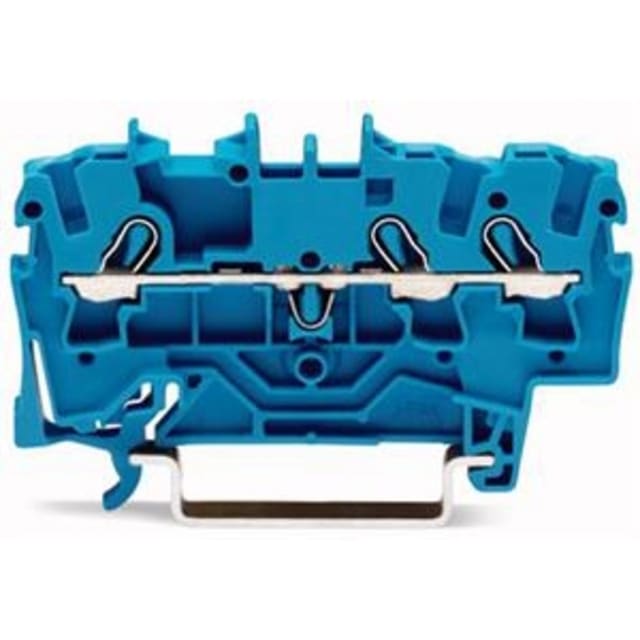

Borne de passage 3 conducteurs 2,5 mm² Ex e 2002-1304

Borne de passage 3 conducteurs 2,5 mm² pour rail DIN en environnement Ex e

Cette borne de passage WAGO TOPJOB S est conçue pour le raccordement de 3 conducteurs sur un seul étage, avec une section nominale de 2,5 mm². Adaptée aux applications Ex e II et Ex i, elle répond aux besoins des tableaux électriques où la compacité, la lisibilité du câblage et la tenue des connexions sont essentielles. Son format étroit en fait une solution particulièrement intéressante pour optimiser l’implantation sur rail DIN 35 x 15 ou 35 x 7,5.

Raccordement Push-in CAGE CLAMP pratique pour les conducteurs rigides et souples

Le raccordement à ressort à cage de type Push-in CAGE CLAMP facilite l’insertion des conducteurs tout en assurant un maintien adapté aux travaux de câblage en armoire. Cette borne accepte les conducteurs monofilaire de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm², ainsi que les conducteurs souples sans gaine de 0,25 à 4 mm². Pour les conducteurs souples avec embout, la plage admise est de 0,75 à 2,5 mm². Cette polyvalence permet de couvrir de nombreuses configurations de distribution et d’interconnexion dans un tableau.

Format 3 conducteurs sur 1 étage pour gagner de la place dans le tableau

Avec 3 réglettes à bornes sur un seul étage, cette borne de passage permet de concentrer plusieurs points de raccordement dans une largeur de seulement 5,2 mm. Ce design compact aide à rationaliser le montage des ensembles de bornes, tout en conservant une organisation claire des circuits. Sa hauteur de 59,2 mm permet une intégration cohérente dans les rangées de bornes pour les applications de commande, de signal ou de distribution.

Caractéristiques électriques adaptées aux circuits de distribution et de commande

Cette borne est donnée pour un courant nominal de 24 A et une tension nominale de 800 V. Elle convient ainsi aux installations où l’on recherche une borne de passage compacte capable de traiter des niveaux électriques courants en armoire industrielle ou tertiaire. La conception en borne traversante 3 conducteurs permet de structurer proprement les liaisons et de simplifier le repérage des départs et arrivées sur les rangées de bornes.

Version bleue idéale pour l’identification visuelle des circuits

Sa couleur bleue facilite le repérage immédiat dans le coffret ou le tableau, ce qui est particulièrement utile lorsque l’organisation visuelle des potentiels et des fonctions de câblage doit rester rapide et nette. Le marquage latéral et central permet également d’ajouter un repérage lisible directement sur la borne, afin d’améliorer l’identification des circuits lors du câblage, du contrôle ou des opérations de maintenance.

Montage simple sur rail DIN 35 mm

Prévue pour un montage sur rail DIN 35 mm, cette borne s’intègre facilement dans les architectures de tableaux électriques standardisées. Elle est compatible avec les profils 35 x 15 et 35 x 7,5, ce qui permet de l’utiliser aussi bien dans des armoires neuves que dans des ensembles existants. Cette compatibilité facilite le choix du matériel lors de la constitution ou de l’extension d’un bornier.

Corps isolant thermoplastique pour les environnements techniques exigeants

Le corps isolant en thermoplastique est conçu pour les usages de raccordement en tableau, avec une température de service pouvant atteindre 105 °C. Cette caractéristique en fait une borne adaptée aux environnements techniques où la tenue thermique du matériel de connexion constitue un critère de sélection important. Pour un câblage structuré, compact et clairement repérable en applications Ex e, cette borne de passage 3 conducteurs TOPJOB S représente un choix pertinent pour les professionnels du matériel électrique.
