Borne de passage 4 conducteurs Ex e 2,5 mm² 2002-1404

Borne de passage 4 conducteurs Ex e 2,5 mm² pour câblage sur rail DIN

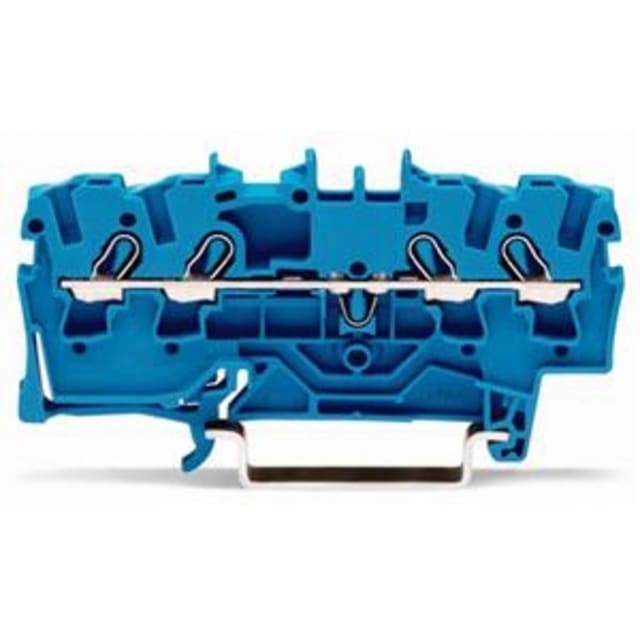

Cette borne de passage WAGO TOPJOB S est conçue pour le raccordement de 4 conducteurs sur un encombrement réduit. Adaptée au montage sur rail DIN 35 mm, elle répond aux besoins de câblage dans les tableaux électriques, coffrets et ensembles de distribution où la compacité, la lisibilité et l’organisation des départs sont essentielles. Sa version bleue facilite l’identification visuelle des circuits concernés dans l’armoire.

Configuration 4 conducteurs pour une distribution claire et compacte

Avec ses 4 points de raccordement sur un seul étage, ce bornier permet de regrouper plusieurs conducteurs dans une largeur de seulement 5,2 mm. Ce format est particulièrement intéressant pour densifier le câblage sans alourdir l’implantation sur rail. Le marquage latéral et central améliore le repérage des bornes, un atout concret lors du montage, du contrôle et des interventions de maintenance dans les tableaux électriques.

Technologie Push-in CAGE CLAMP pour un raccordement rapide

Le raccordement à ressort à cage de type Push-in CAGE CLAMP sur les deux côtés permet une connexion simple et directe des conducteurs compatibles, tout en conservant une excellente tenue mécanique. Cette technologie convient aux opérations de câblage répétitives en atelier comme sur chantier, en réduisant les manipulations au moment du raccordement. La borne accepte une longueur de dénudage adaptée au montage précis du conducteur, ce qui contribue à un câblage net et régulier.

Compatibilité de sections pour conducteurs rigides, souples et multibrins

Cette borne de passage 2,5 mm² couvre une plage de raccordement utile pour de nombreuses applications de tableau. Elle accepte notamment les conducteurs monofilaire de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm², ainsi que les conducteurs à brins fins sans gaine de 0,25 à 4 mm². Pour les conducteurs à brins fins avec gaine, la plage indiquée s’étend de 0,75 à 2,5 mm². Cette polyvalence permet d’intégrer la borne dans des configurations variées de distribution, de commande et d’interconnexion.

Conçue pour applications Ex e II et Ex i

Cette version est destinée aux applications Ex e II et Ex i, pour les environnements où le choix de composants adaptés au mode de protection demandé est déterminant. Elle constitue une solution pertinente pour les armoires et équipements nécessitant une borne de passage identifiée pour ce type d’usage. Le corps isolant en thermoplastique et la température de service admissible jusqu’à 105 °C renforcent son adéquation aux environnements techniques exigeants.

Caractéristiques électriques adaptées aux circuits de tableau

La borne est donnée pour un courant nominal de 24 A et une tension nominale de 800 V. Ces valeurs la destinent à des fonctions de passage et de distribution dans de nombreux montages d’appareillage et de protection. Son format une étage permet de conserver une implantation simple à lire, tout en profitant d’une capacité de raccordement cohérente avec les usages courants en coffret et en tableau électrique.

Intégration pratique dans les coffrets et tableaux électriques

Prévue pour rail 35 x 15 et 35 x 7,5, cette borne TOPJOB S s’intègre facilement dans les architectures standards d’armoires électriques. Sa hauteur de 69,9 mm facilite son alignement avec les autres bornes de la gamme, tandis que sa faible largeur aide à optimiser l’espace disponible sur le rail. Pour le professionnel, c’est un choix adapté lorsqu’il faut associer densité de raccordement, repérage propre et compatibilité avec les pratiques de câblage en tableau.
