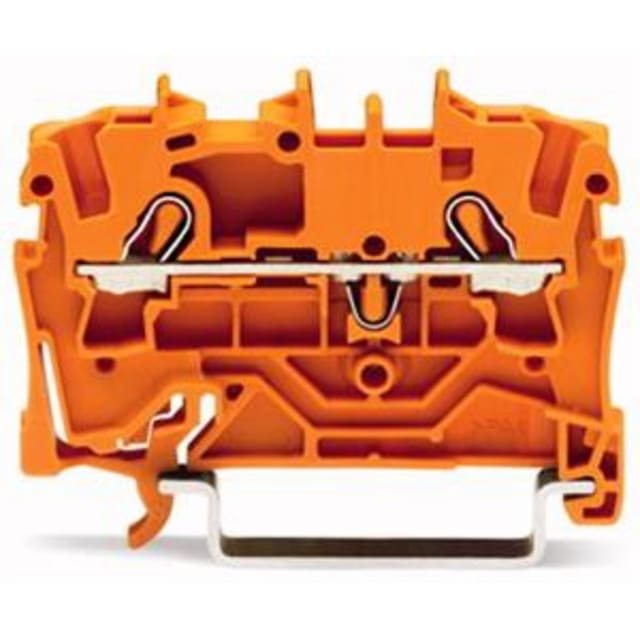

Borne de passage 2 conducteurs Ex e 2,5 mm² 2002-1202

Borne de passage 2 conducteurs 2,5 mm² pour tableaux électriques sur rail DIN

Cette borne de passage WAGO TOPJOB S est conçue pour le raccordement traversant de 2 conducteurs dans les tableaux électriques et ensembles de distribution. Son format compact de 5,2 mm de large permet d’optimiser l’implantation sur rail DIN 35 mm tout en conservant une connexion claire, propre et facile à repérer. Sa conception orange la rend particulièrement adaptée aux circuits nécessitant une identification visuelle immédiate dans l’armoire.

Compatible avec les applications Ex e II et les environnements techniques exigeants

Cette borne est prévue pour les applications Ex e II. Elle répond donc aux besoins des installations où le choix de l’appareillage de raccordement doit tenir compte de contraintes renforcées en matière d’exécution et d’identification des circuits. Pour l’intégrateur, le tableautier ou le mainteneur, c’est un atout concret lorsqu’il faut équiper des ensembles électriques avec une borne de passage adaptée à ce type d’environnement.

Technologie Push-in CAGE CLAMP pour un câblage rapide et net

Le raccordement à ressort à cage de type Push-in CAGE CLAMP simplifie l’insertion des conducteurs et favorise un travail de câblage fluide en atelier comme sur site. Cette technologie convient particulièrement aux opérations répétitives sur bornier, avec un bon confort de pose dans les coffrets et armoires. La borne accepte les conducteurs monofilares de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm², les conducteurs souples sans gaine de 0,25 à 4 mm² et les conducteurs souples avec embout de 0,75 à 2,5 mm².

Capacité électrique adaptée à la distribution et au câblage de commande

Avec un courant assigné de 24 A et une tension assignée de 800 V, cette borne de passage 2,5 mm² répond aux besoins courants de raccordement dans les tableaux, coffrets de commande et ensembles de distribution. Son architecture à 1 étage avec 2 points de connexion en fait une solution lisible pour réaliser des jonctions de passage efficaces, sans complexifier l’organisation du bornier.

Montage simple sur rail DIN 35 x 15 ou 35 x 7,5

Prévue pour une fixation sur rail DIN 35 mm, cette borne s’intègre facilement dans les implantations standards de tableaux électriques. Elle est compatible avec les profils 35 x 15 et 35 x 7,5, ce qui facilite son intégration dans de nombreuses armoires existantes ou en fabrication neuve. Sa hauteur de 48,5 mm contribue à une implantation rationnelle dans les rangées de borniers, même lorsque l’espace est compté.

Repérage latéral et central pour une lecture plus claire du bornier

La borne dispose d’un marquage latéral et central, un point important pour améliorer le repérage des circuits lors du montage, du contrôle ou de la maintenance. Dans un tableau électrique, cette disposition aide à garder une lecture structurée du bornier et à limiter les erreurs d’identification, en particulier lorsque plusieurs potentiels ou départs sont regroupés sur une même zone de raccordement.

Corps isolant thermoplastique et tenue en température jusqu’à 105 °C

Son corps isolant en thermoplastique est conçu pour une utilisation en environnement technique avec une température de service pouvant atteindre 105 °C. Cette caractéristique la rend pertinente pour les armoires et coffrets soumis à des échauffements maîtrisés liés à la densité d’équipement. Pour un bornier de passage compact, cette tenue thermique apporte une marge appréciable dans le choix des composants de raccordement.
