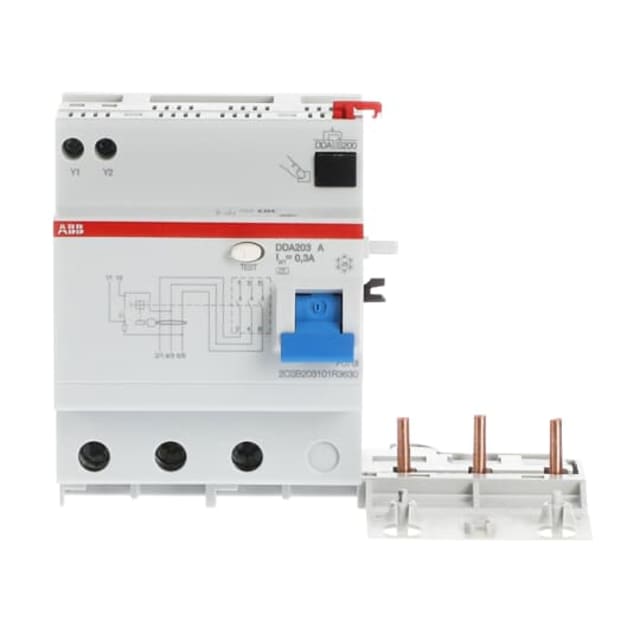

Bloc différentiel tripolaire 63A 300mA DDA203 2CSB203101R3630

Protection différentielle tripolaire pour circuits en tableau

Ce bloc différentiel tripolaire 63 A 300 mA de la série DDA200 est conçu pour compléter une protection modulaire en tableau électrique. Il assure la détection des courants différentiels de type A, adaptée aux défauts à composante alternative et aux courants résiduels continus pulsés. Son calibre de 63 A permet son association sur des circuits nécessitant une intensité nominale élevée, tout en conservant une protection différentielle nette et lisible dans une architecture modulaire.

Sensibilité 300 mA adaptée aux fonctions de protection des installations

Avec une sensibilité différentielle de 300 mA, ce bloc répond aux besoins de protection orientés vers la préservation de l’installation et la limitation des effets liés aux défauts d’isolement. Ce seuil le destine aux usages où l’on recherche une protection différentielle en amont ou sur des départs spécifiques, dans une logique de sélectivité et de cohérence de distribution. Le déclenchement sans temporisation réglable, avec un temps de retard maximal de 0 ms, permet une réaction immédiate dès apparition du défaut détecté.

Type A pour les équipements générant des courants résiduels pulsés

Le type A constitue un point clé pour les circuits alimentant des équipements susceptibles de produire des courants de défaut pulsés. Cela concerne notamment de nombreux appareils intégrant de l’électronique de puissance ou des redressements internes. Ce choix technique aide à sélectionner un bloc différentiel mieux adapté qu’un simple type AC lorsque l’environnement électrique du circuit impose une détection plus appropriée à ces usages.

Format 3 pôles pour une intégration cohérente sur réseau triphasé

Sa configuration 3 pôles en fait une solution pensée pour les installations triphasées où la protection différentielle doit s’intégrer proprement dans un ensemble modulaire. La tension nominale de 195 à 440 V et la fréquence 50/60 Hz offrent une plage d’utilisation compatible avec de nombreuses configurations de distribution. Ce positionnement le rend pertinent pour des tableaux où la continuité de lecture, le repérage des circuits et la compacité des protections sont des critères importants.

Caractéristiques de raccordement utiles en pose et en maintenance

Ce bloc différentiel accepte des conducteurs monofilaires jusqu’à 25 mm² ainsi que des conducteurs multifilaires jusqu’à 25 mm², ce qui facilite son intégration dans des tableaux avec sections courantes de distribution. La présence d’un dispositif de verrouillage apporte un confort supplémentaire lors des interventions et des opérations de maintenance. L’indice de protection IP2X contribue également à une manipulation plus sécurisée dans l’environnement du coffret, en limitant l’accès aux parties actives.

Tenue électrique adaptée aux contraintes d’un appareillage modulaire

La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 4 kV confirment une conception adaptée aux contraintes électriques rencontrées dans les ensembles de protection et de distribution. Ces valeurs participent à une intégration cohérente au sein d’un tableau modulaire soumis aux surtensions transitoires usuelles et aux exigences de continuité de service attendues sur des départs correctement dimensionnés.

Plage de fonctionnement pensée pour les environnements techniques

Ce modèle est prévu pour fonctionner dans une plage de température ambiante allant de -25 à 55 °C, ce qui le rend exploitable dans de nombreux environnements techniques, armoires et tableaux installés dans des locaux aux conditions variables. L’absence de réglage du courant de fuite et de temporisation permet en outre de conserver un choix simple, direct et lisible pour l’installateur qui recherche un bloc différentiel tripolaire calibré, sans paramétrage additionnel.
