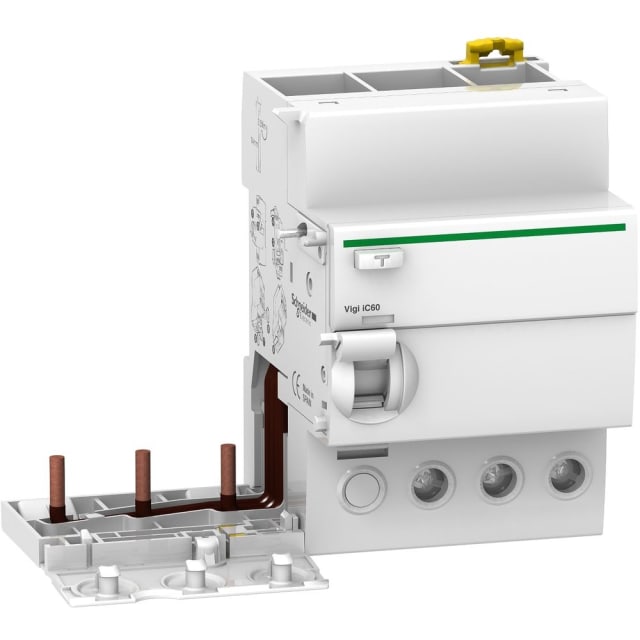

Bloc différentiel Vigi iC60 3P 63A 300mA AC A9V14363

Bloc différentiel 3P 63 A 300 mA type AC pour disjoncteur modulaire Acti9 iC60

Ce bloc différentiel Vigi iC60 est un additif différentiel tripolaire conçu pour être associé à un disjoncteur modulaire compatible de la gamme Acti9 iC60. Calibré à 63 A avec une sensibilité de 300 mA en type AC, il apporte une protection différentielle adaptée aux circuits où la détection des défauts de courant alternatif sinusoïdal est recherchée, tout en conservant une intégration cohérente dans un tableau modulaire.

Protection différentielle des installations et des contacts indirects

Avec une sensibilité de 300 mA, ce bloc différentiel est particulièrement indiqué pour contribuer à la protection des installations contre les défauts d’isolement pouvant entraîner des risques d’échauffement ou d’incendie, ainsi qu’à la protection contre les chocs électriques liés aux contacts indirects. Son fonctionnement instantané, sans temporisation réglable, permet une coupure rapide en cas de défaut détecté.

Type AC et technologie indépendante de la tension

Cette version de type AC est destinée à la détection des courants différentiels alternatifs. Elle convient donc aux usages compatibles avec ce type de protection dans une architecture de distribution modulaire. Sa technologie indépendante de la tension constitue un point important pour garantir le déclenchement sur défaut selon le principe propre au bloc différentiel, en association avec l’appareil de protection adapté.

Conçu pour les réseaux 230 à 415 V en 50/60 Hz

Le bloc différentiel accepte une tension nominale de 230 à 415 V et une fréquence de 50/60 Hz, ce qui facilite son intégration dans de nombreuses configurations de tableaux électriques. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation aux environnements de distribution modulaire où la maîtrise des contraintes électriques et des surtensions transitoires est essentielle.

Montage modulaire pratique dans le tableau électrique

Prévu pour un montage sur rail DIN, ce bloc différentiel s’intègre facilement dans un coffret ou une armoire de distribution. Son format modulaire de 7 pas de 9 mm permet d’anticiper précisément l’encombrement dans le tableau. Il accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui offre une bonne souplesse de raccordement lors de l’installation.

Repérage visuel du déclenchement et exploitation plus lisible

La présence d’un indicateur mécanique en face avant facilite l’identification d’un déclenchement sur défaut. Ce repérage visuel aide à accélérer le diagnostic dans le tableau, notamment lors des opérations de maintenance ou de remise en service. Pour l’exploitant comme pour l’installateur, cela améliore la lecture de l’état de l’appareil sans multiplier les manipulations.

Caractéristiques techniques adaptées aux environnements exigeants

Ce bloc différentiel présente une résistance aux courants de choc de 0,25 kA, un degré de pollution 3 et une protection IP20, portée à IP40 une fois intégré dans son enveloppe. Sa puissance dissipée de 2,3 W reste contenue pour une intégration soignée dans le tableau. Il fonctionne de -5 à +60 °C, avec une plage de stockage étendue, ce qui le rend adapté aux installations électriques exposées à des conditions d’exploitation variées.

Un choix pertinent pour compléter une protection modulaire Acti9

Ce bloc différentiel Vigi iC60 3P 63 A 300 mA AC répond aux besoins des professionnels recherchant une protection différentielle modulaire claire à sélectionner, simple à intégrer et cohérente avec l’environnement Acti9 iC60. Il constitue une solution pertinente pour compléter un départ triphasé lorsque la protection différentielle de type AC à 300 mA fait partie du cahier des charges du tableau électrique.
