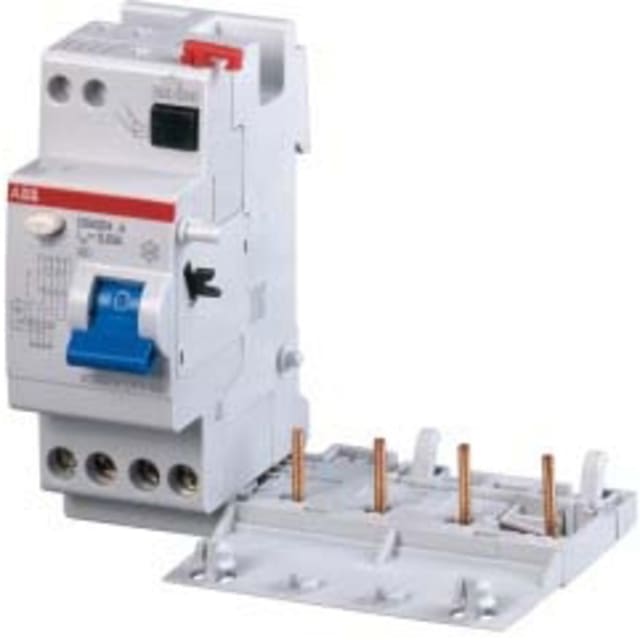

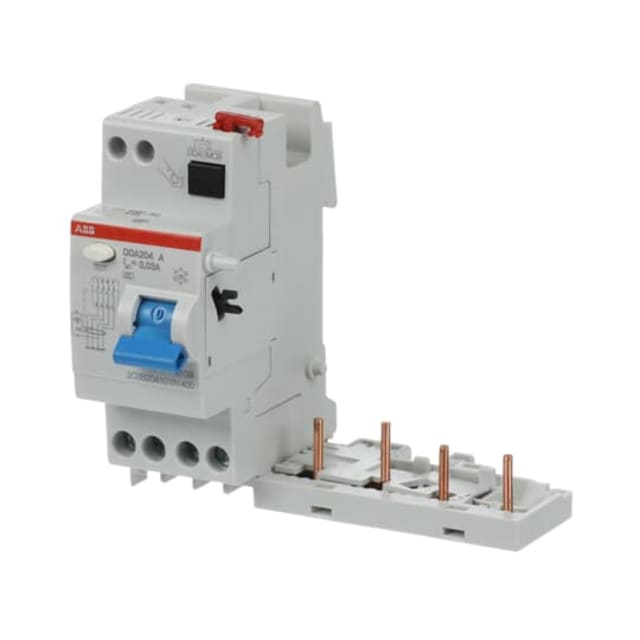

Bloc différentiel tétrapolaire 40A 30mA 2CSB204101R1400

Bloc différentiel tétrapolaire 40 A 30 mA pour protection des personnes et des circuits

Ce bloc différentiel tétrapolaire de la série DDA200 est conçu pour compléter un appareillage modulaire en tableau électrique lorsque la détection des défauts d’isolement est recherchée avec un calibre de 40 A et une sensibilité de 30 mA. Sa configuration 4 pôles permet son intégration sur des installations en 230/400 V, tout en apportant une coupure différentielle adaptée aux circuits nécessitant une surveillance sur l’ensemble des conducteurs actifs.

Type A : une détection adaptée aux défauts différentiels courants

Grâce à sa technologie de type A, ce bloc différentiel détecte les courants de défaut alternatifs et les composantes continues pulsées. C’est un choix pertinent pour de nombreux usages modernes comportant des équipements électroniques, où un simple type AC n’est pas toujours approprié. Avec une sensibilité de 30 mA, il contribue à la protection des personnes contre les contacts indirects tout en répondant aux besoins des installations exigeant une protection différentielle fine.

Format modulaire 4 pôles pratique pour l’intégration en coffret

Son format tétrapolaire et son encombrement modulaire facilitent son association dans un ensemble de protection en tableau. Il convient aux montages où la cohérence de l’appareillage modulaire et la lisibilité du câblage sont importantes. Le verrouillage intégré apporte un maintien adapté lors de l’exploitation et des interventions, ce qui contribue à une manipulation plus sûre dans l’environnement du coffret.

Caractéristiques électriques précises pour une exploitation maîtrisée

Ce modèle fonctionne sous une tension nominale de 230 à 400 V en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son courant nominal de 40 A le destine aux départs ou ensembles de circuits compatibles avec ce niveau de charge. Le déclenchement différentiel est fixe, non réglable, avec un temps de retard maximal de 0 ms : il s’agit donc d’un appareil instantané, pensé pour une coupure rapide en cas de défaut.

Raccordement simple avec conducteurs jusqu’à 16 mm²

Le raccordement accepte des conducteurs monofilares et multifilaires jusqu’à 16 mm². Ce point facilite l’intégration dans de nombreux tableaux de distribution, aussi bien en rénovation qu’en installation neuve, lorsque l’on recherche une section de raccordement cohérente avec les protections modulaires du coffret. La conception IP2X limite l’accès aux parties actives au niveau approprié pour ce type d’appareillage installé en enveloppe.

Utilisation en environnement technique avec contraintes courantes de tableau

Ce bloc différentiel est prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui lui permet de s’adapter à des contextes d’installation variés. Sa puissance dissipée de 4,8 W doit être prise en compte dans l’étude thermique du tableau, notamment lorsque plusieurs modules sont regroupés dans un coffret compact. L’absence de réglage du courant de fuite et l’absence de temporisation réglable orientent clairement ce produit vers une mise en œuvre simple, directe et sans paramétrage complexe.

Un choix pertinent pour compléter une protection modulaire série DDA200

Ce bloc différentiel 40 A 30 mA s’adresse aux professionnels et aux acheteurs avertis qui recherchent un appareil de protection différentielle modulaire précis, lisible et facile à identifier dans une gamme structurée. Sa combinaison entre 4 pôles, type A, sensibilité 30 mA et fonctionnement instantané en fait une solution adaptée pour constituer une protection différentielle performante en tableau, tout en conservant une implantation propre et cohérente avec les appareillages de distribution électrique.
