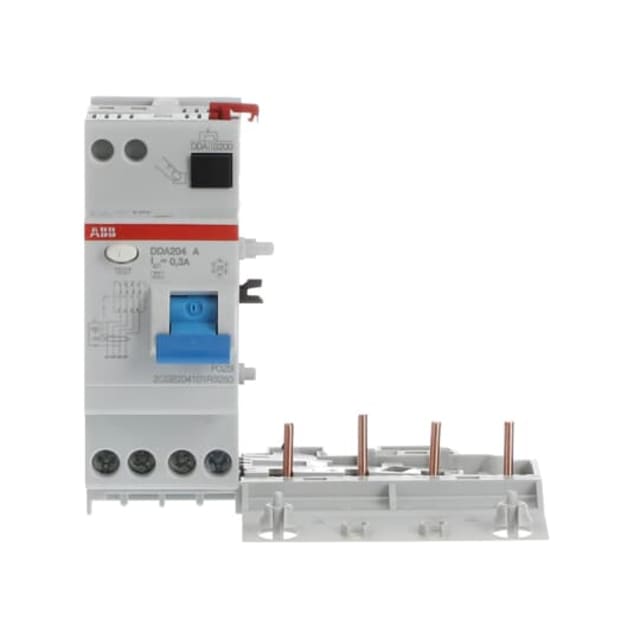

Bloc différentiel tétrapolaire pour compléter une protection modulaire 4 pôles

Le bloc différentiel tétrapolaire 25A 300mA DDA204 AC de la série DDA200 est conçu pour être associé aux disjoncteurs modulaires compatibles de la gamme S200 afin d’ajouter une fonction de protection différentielle sur une installation triphasée + neutre. Son format 4 pôles et son encombrement compact de 2 modules en font une solution adaptée aux tableaux électriques où la place disponible doit être optimisée sans compromettre la lisibilité ni l’organisation des appareillages.

Détection différentielle 300 mA pour la protection des personnes et des circuits

Avec un courant nominal de 25 A et un courant différentiel assigné de 300 mA, ce bloc différentiel répond aux besoins de protection contre les défauts d’isolement et les courants de fuite à la terre. Son déclenchement instantané, sans temporisation réglable, permet une réaction immédiate en cas de défaut. Cette configuration convient particulièrement aux montages nécessitant une protection différentielle dédiée sur des départs spécifiques, en environnement résidentiel, tertiaire ou industriel léger selon l’architecture du tableau.

Type A pour la détection des courants alternatifs et pulsatoires

Ce modèle est un différentiel de type A. Il détecte les courants de défaut alternatifs sinusoïdaux ainsi que les courants différentiels pulsatoires à composante continue, ce qui le rend adapté à de nombreux usages actuels intégrant des équipements électroniques. Ce point est important pour sécuriser des circuits alimentant des appareils susceptibles de générer ce type de défaut, tout en conservant une sélection produit cohérente avec les exigences courantes d’un tableau modulaire moderne.

Compatibilité tableau et installation en 230 à 400 V

Prévu pour une tension nominale de 230 à 400 V et une fréquence de 50/60 Hz, ce bloc différentiel s’intègre dans des installations basse tension courantes. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des caractéristiques utiles pour une intégration propre dans un ensemble de protection et de distribution. Son indice de protection IP2X participe à une manipulation plus sûre une fois l’appareil installé dans son coffret ou son tableau.

Raccordement simple et cohérent pour conducteurs jusqu’à 16 mm²

Le raccordement accepte des conducteurs monofilaires et multifilaires jusqu’à 16 mm², ce qui facilite son intégration dans de nombreux schémas de câblage de tableau. Cette capacité permet de rester cohérent avec des sections fréquemment rencontrées sur les départs protégés en 25 A, tout en assurant une mise en œuvre adaptée aux contraintes de distribution. La présence d’un dispositif de verrouillage apporte un complément pratique pour les opérations d’exploitation et de maintenance.

Format compact pour tableaux électriques modulaires

Sa conception compacte permet de réaliser une protection différentielle sans alourdir inutilement l’encombrement du tableau. C’est un avantage concret pour les installateurs qui recherchent une solution modulaire claire, surtout dans les coffrets où plusieurs protections doivent cohabiter. La puissance dissipée de 3 W reste également à prendre en compte pour concevoir un tableau bien ventilé et correctement organisé, notamment lorsque plusieurs appareils modulaires sont regroupés sur la même rangée.

Utilisation stable dans une large plage de température

Ce bloc différentiel peut fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui lui permet d’être intégré dans des environnements techniques variés, sous réserve d’un montage conforme aux conditions prévues pour le tableau. Cette amplitude de fonctionnement constitue un atout pour les installations exposées à des variations thermiques plus marquées, tout en conservant une solution adaptée à un usage modulaire standard en distribution électrique.
