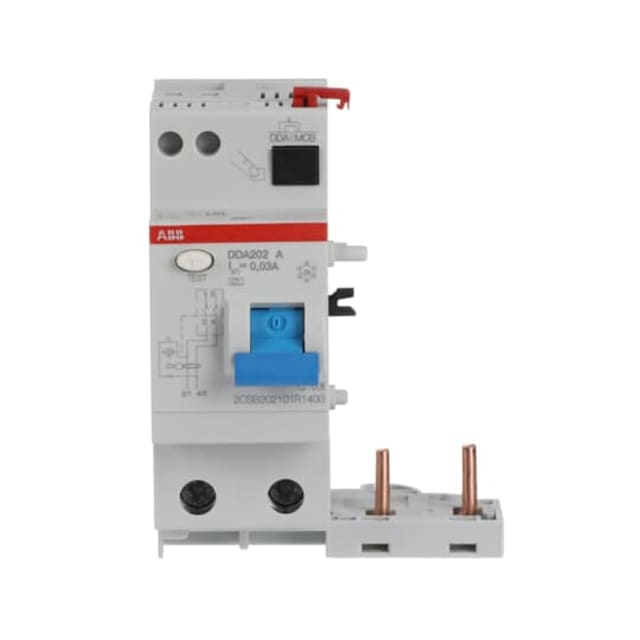

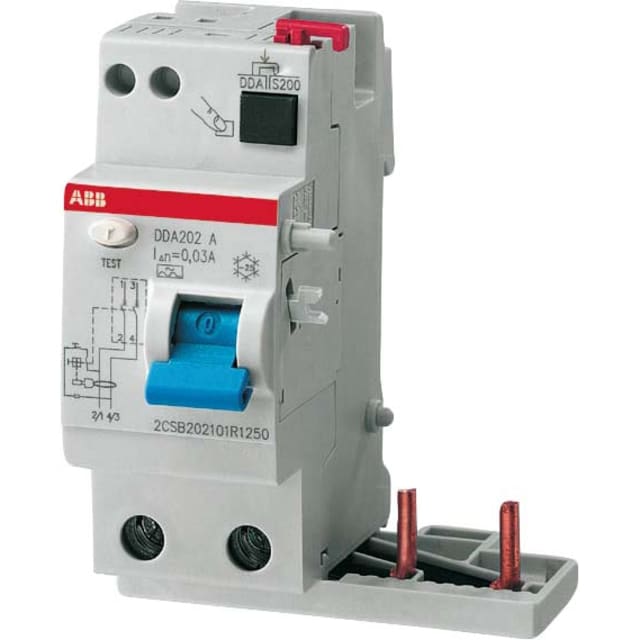

Bloc différentiel bipolaire 40A 30mA DDA202 2P

Bloc différentiel bipolaire 40A 30mA pour association sur disjoncteur modulaire

Ce bloc différentiel bipolaire DDA202 est conçu pour compléter un disjoncteur modulaire compatible de la série ABB S200, afin d’apporter une protection différentielle 30 mA sur une ligne monophasée. Avec ses 2 pôles et son calibre nominal de 40 A, il répond aux besoins des tableaux électriques où l’on recherche une protection efficace des personnes et des circuits contre les défauts d’isolement.

Protection différentielle type A adaptée aux usages électriques courants

Ce modèle de type A détecte les courants de défaut alternatifs sinusoïdaux ainsi que les courants continus pulsés. Il convient donc aux circuits alimentant des équipements courants pouvant générer ce type de défaut, contrairement à un simple type AC. Sa sensibilité de 30 mA permet d’assurer la protection complémentaire des personnes en cas de contact direct et la protection en cas de contact indirect, ce qui en fait un choix pertinent pour les installations résidentielles, tertiaires et certains usages techniques.

Calibre 40 A et déclenchement instantané pour une coupure rapide

Avec un courant nominal de 40 A, ce bloc différentiel 2P s’intègre sur des départs nécessitant une intensité adaptée à des circuits de puissance modérée à soutenue. Son fonctionnement instantané, sans temporisation réglable, permet une réaction immédiate au défaut différentiel. Ce comportement est recherché dans les circuits où la rapidité de coupure prime pour limiter les risques liés aux fuites de courant.

Format modulaire DDA200 pensé pour l’intégration en tableau

Issu de la série DDA200, ce bloc différentiel est destiné au montage en tableau de répartition, en complément d’appareillages modulaires associés. Son format facilite une intégration propre dans les coffrets et tableaux de distribution. Le dispositif de verrouillage apporte un maintien adapté lors de l’installation et de l’exploitation, un point utile pour les opérations de montage et de maintenance en environnement modulaire.

Caractéristiques électriques utiles pour une installation maîtrisée

Ce bloc différentiel fonctionne sous tension nominale 230 V avec une fréquence de 50/60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des valeurs importantes pour l’intégration dans des ensembles de distribution basse tension. Sa puissance dissipée de 3,2 W reste à prendre en compte lors de la conception du tableau, notamment dans les enveloppes compactes ou fortement équipées.

Raccordement pratique jusqu’à 25 mm² en monofilaire et multifilaire

Le raccordement accepte des conducteurs monofilares et multifilaires jusqu’à 25 mm², ce qui offre une bonne souplesse pour l’adaptation à différentes sections de câbles selon le circuit protégé. Cette capacité est appréciable aussi bien en installation neuve qu’en rénovation, lorsqu’il faut composer avec des architectures de tableau existantes et garantir une connexion cohérente avec l’intensité du départ.

Utilisation en environnement courant avec protection au toucher IP2X

Ce modèle est prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui permet son emploi dans de nombreuses configurations de tableaux électriques. Son indice de protection IP2X participe à la sécurité au toucher des parties accessibles dans le cadre d’une intégration correcte dans une enveloppe adaptée. C’est un bloc différentiel bipolaire particulièrement indiqué pour les professionnels recherchant une protection différentielle modulaire 40A 30mA type A claire à identifier et simple à intégrer dans un tableau électrique.
