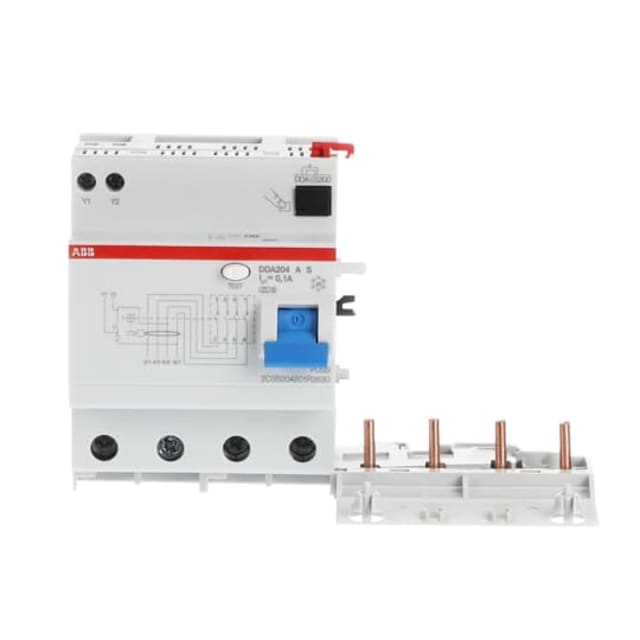

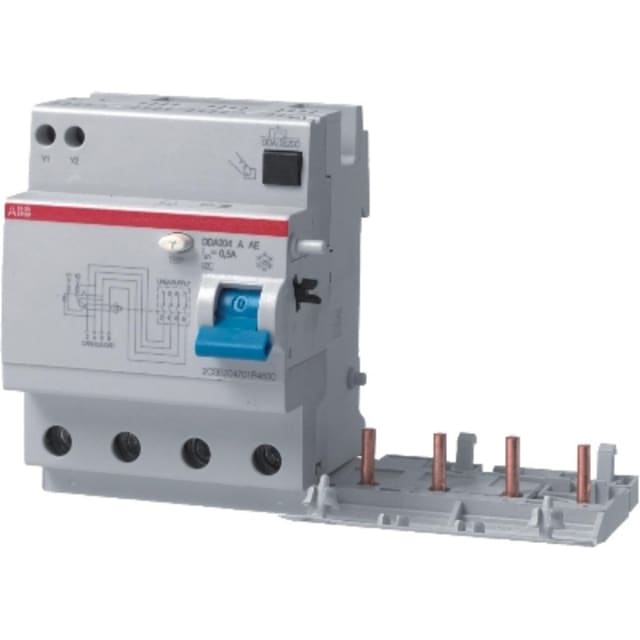

Bloc différentiel 4P 63A 100mA sélectif DDA200 S200

Bloc différentiel 4P 63A 100mA sélectif pour protection des circuits triphasés avec neutre

Ce bloc différentiel 4P 63A 100mA sélectif de la série DDA200 est conçu pour ajouter une protection différentielle sur des départs nécessitant un contrôle des défauts d’isolement en 230/400 V. Sa configuration 4 pôles le destine aux installations triphasées avec neutre, dans les tableaux de distribution résidentiels, tertiaires ou industriels. Avec une sensibilité de 100 mA et un courant nominal de 63 A, il constitue une solution adaptée lorsque l’on recherche une protection différentielle en amont ou sur des circuits spécifiques demandant une sélectivité de fonctionnement.

Type A sélectif : une détection adaptée aux défauts différentiels les plus courants

Ce modèle est de type A, ce qui lui permet de détecter les courants différentiels alternatifs ainsi que les courants différentiels pulsés. Il convient donc à des usages modernes où les équipements alimentés peuvent générer ce type de défaut. Sa version sélective aide à hiérarchiser la protection dans l’installation afin de limiter les coupures non souhaitées sur l’ensemble du tableau lorsque plusieurs dispositifs différentiels sont installés en cascade. C’est un choix pertinent pour améliorer l’organisation des protections sans complexifier le câblage.

Association prévue avec les disjoncteurs modulaires ABB de la gamme S200

Ce bloc différentiel DDA200 est conçu pour être assemblé avec les disjoncteurs modulaires ABB de la famille S200 afin de constituer une protection différentielle associée à la protection contre les surcharges et courts-circuits du disjoncteur. Cette compatibilité facilite l’intégration dans un tableau modulaire cohérent, avec une implantation pensée pour les appareillages de la même gamme. Pour l’installateur, cela permet une composition propre, lisible et adaptée aux besoins de distribution et de protection des circuits.

Calibre 63 A et sensibilité 100 mA pour une intégration précise dans le tableau

Avec son calibre de 63 A, ce bloc différentiel peut être retenu sur des départs ou ensembles de circuits où l’intensité nominale impose une capacité de passage élevée. Sa sensibilité de 100 mA répond à des besoins de protection différentielle distincts des versions plus sensibles, notamment lorsqu’une coordination entre plusieurs niveaux de protection est recherchée. L’ensemble permet de structurer le tableau de manière plus sélective, tout en conservant une lecture claire des fonctions de chaque appareil.

Caractéristiques techniques utiles pour le câblage et l’exploitation

Ce bloc différentiel accepte une tension nominale de 230 à 400 V en 50/60 Hz et présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 4 kV. Il admet le raccordement de conducteurs monofilaire et multifilaire jusqu’à 25 mm², ce qui simplifie son intégration dans de nombreux coffrets et tableaux. Sa résistance aux courants de choc de 5 kA et sa puissance dissipée de 7,6 W apportent des repères utiles pour le dimensionnement et l’implantation de l’appareillage dans l’enveloppe.

Protection contre les déclenchements intempestifs et usage en environnement technique exigeant

Ce modèle intègre une protection contre les déclenchements intempestifs, un point important dans les installations où la continuité de service doit être mieux maîtrisée. Son fonctionnement est prévu pour une température ambiante comprise entre -25 et +55 °C, ce qui permet son emploi dans des environnements techniques variés. Son indice de protection IP2X participe à la sécurisation des parties actives accessibles lors de l’intégration dans un ensemble modulaire adapté.

Format pensé pour les tableaux électriques modulaires professionnels

Le bloc différentiel 4P 63A 100mA sélectif DDA200 S200 répond aux attentes des professionnels qui recherchent un appareillage modulaire clair à identifier, simple à associer et cohérent avec une architecture de protection ABB. Son dispositif de verrouillage ajoute un aspect pratique à l’exploitation et aux opérations de maintenance. Pour un tableau électrique nécessitant une protection différentielle type A sélective sur quatre pôles, ce modèle apporte une réponse précise, lisible et adaptée aux montages avec disjoncteurs de la gamme S200.
