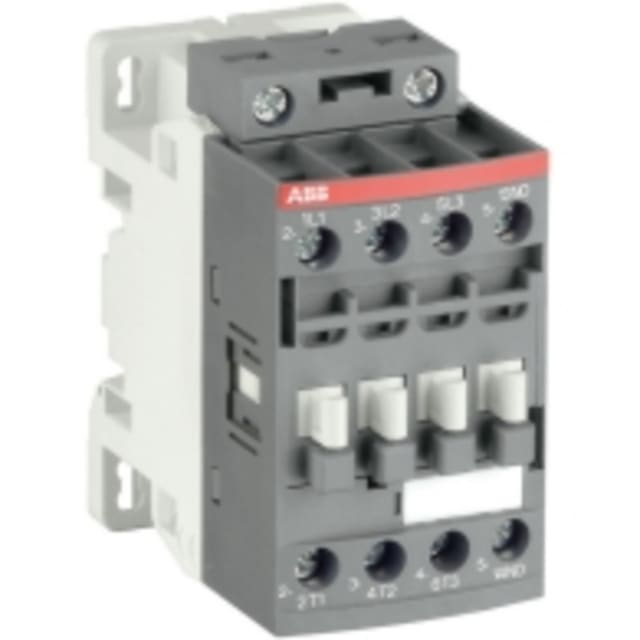

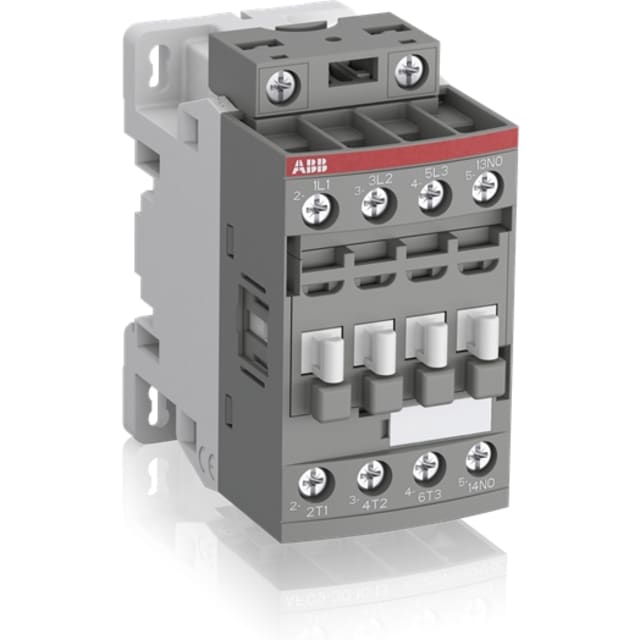

Contacteur tripolaire 18A 1NO 24-60V 1SBL177001R1110

Contacteur tripolaire 18A pour commande de moteurs et circuits de puissance

Ce contacteur tripolaire de la série ABB AF est conçu pour la commutation de charges en environnement électrique et automatisé. Avec ses 3 contacts principaux à fermeture, il permet la commande de moteurs jusqu’à 7,5 kW en AC-3 à 400 V, tout en acceptant des circuits de puissance jusqu’à 30 A en AC-1. Son contact auxiliaire intégré 1NO apporte une fonction utile de report d’état ou de commande complémentaire dans un schéma de pilotage.

Bobine large plage AC/DC pour une commande plus souple

Son principal atout réside dans sa bobine de commande à large plage de tension, compatible en 24 à 60 V AC 50/60 Hz et 20 à 60 V DC. Cette polyvalence simplifie le choix du matériel dans les armoires de commande, notamment lorsqu’il faut s’adapter à plusieurs tensions de pilotage sans multiplier les références. Cette configuration convient particulièrement aux installations industrielles, techniques ou tertiaires où la souplesse de commande est recherchée.

Format compact pour intégration en coffret et armoire

Avec un encombrement de 45 mm de largeur, 86 mm de hauteur et 77 mm de profondeur, ce contacteur offre un format compact bien adapté à l’intégration dans les tableaux et coffrets électriques. Son gabarit permet d’optimiser l’espace disponible dans l’armoire tout en conservant une capacité de coupure adaptée aux applications de commande moteur et de distribution de puissance de niveau intermédiaire.

Configuration 3 pôles + 1 contact auxiliaire pour les schémas de commande

La configuration 3P avec 1 contact auxiliaire normalement ouvert répond aux besoins courants de commande de moteurs, d’asservissement, d’auto-maintien ou de signalisation. Le contact auxiliaire intégré évite souvent l’ajout immédiat d’un bloc supplémentaire pour les fonctions simples de retour d’information. Cela facilite la conception des circuits et permet une mise en œuvre plus directe dans de nombreuses applications de démarrage et de commande.

Raccordement à vis pour un câblage net et structuré

Le raccordement principal par bornes à vis convient aux installations nécessitant un serrage mécanique classique et un câblage propre dans les tableaux électriques. Ce type de connexion est apprécié pour les réalisations en coffret, les ensembles de distribution et les armoires de commande où la clarté du repérage et la tenue du câblage sont importantes. Il s’intègre naturellement dans les pratiques de câblage des installateurs et tableautiers.

Adapté aux charges moteur jusqu’à 7,5 kW et aux usages AC-1 jusqu’à 30 A

Ce modèle se destine aussi bien à la commande de moteurs qu’à la commutation de circuits de puissance selon la catégorie d’emploi. En utilisation AC-3 à 400 V, il prend en charge des moteurs jusqu’à 7,5 kW avec un courant assigné de 18 A. En AC-1, il peut commuter jusqu’à 30 A, ce qui le rend pertinent pour certaines charges non inductives ou faiblement inductives. Cette double lecture de performance permet de sélectionner le contacteur selon le type réel de charge à piloter.

Une solution cohérente pour tableaux, protections et distribution électrique

Ce contacteur trouve sa place dans les ensembles de commande et de distribution électrique où l’on recherche un appareil tripolaire compact, avec contact auxiliaire intégré et alimentation de commande étendue. Il convient aux montages en armoire pour pilotage de moteurs, gestion d’équipements techniques, automatismes de puissance et fonctions de commutation au sein d’installations électriques structurées. Sa conception en fait un choix pertinent pour les professionnels souhaitant un contacteur modulaire de commande simple à intégrer dans un ensemble électrique cohérent.
