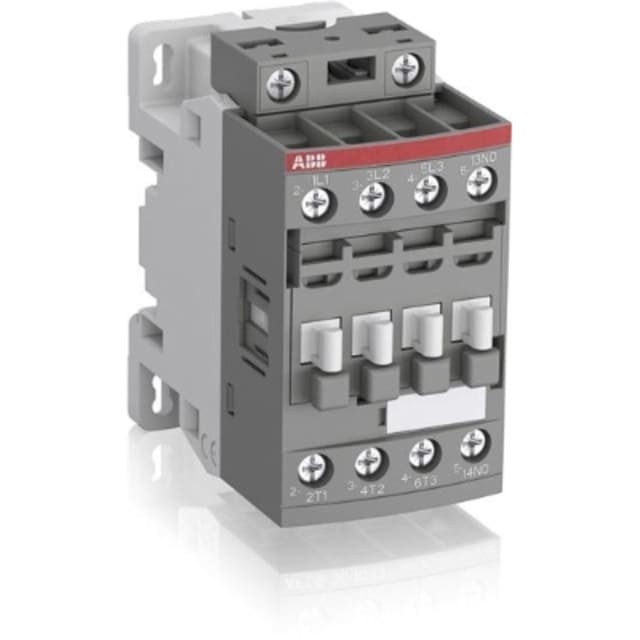

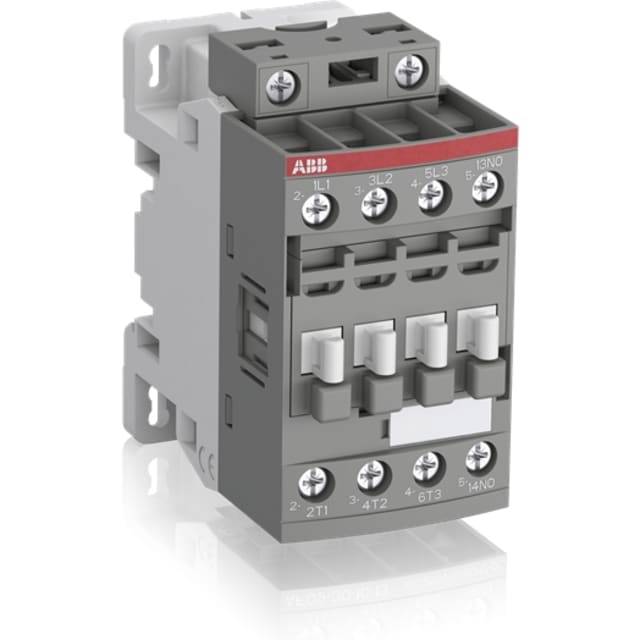

Contacteur triphasé 9A 3P 1NO 24-60V 1SBL137001R1110

Contacteur triphasé 9A pour commande moteur et circuits de puissance

Ce contacteur triphasé 9A 3P 1NO de la série AF est conçu pour la commande de moteurs triphasés jusqu’à 4 kW en AC-3 à 400 V, tout en assurant la commutation de circuits de puissance jusqu’à 25 A en AC-1. Sa configuration à 3 contacts principaux normalement ouverts permet une intégration directe dans de nombreux schémas de démarrage moteur, de commande d’équipements électromécaniques ou d’alimentation de charges faiblement inductives.

Bobine large plage AC/DC pour une commande plus souple

Son grand atout réside dans sa bobine de commande large plage, compatible en 24 à 60 V AC 50/60 Hz et 20 à 60 V DC. Cette polyvalence simplifie le choix du composant dans les armoires électriques où les tensions de commande peuvent varier selon les équipements. Elle permet aussi de limiter les erreurs de sélection entre plusieurs versions de bobines et facilite l’utilisation sur des installations de commande mixtes en courant alternatif ou continu.

Contact auxiliaire intégré pour retour d’état ou auto-maintien

Le contact auxiliaire 1NO intégré apporte une fonction immédiatement exploitable pour les circuits de commande. Il peut servir au retour d’information, à l’auto-maintien d’un circuit de marche ou à une logique de signalisation simple, sans ajout systématique d’un bloc auxiliaire. C’est un avantage pratique pour gagner de la place dans l’armoire et rationaliser le câblage sur des montages standards.

Protection contre les surtensions intégrée à la bobine

La technologie de la gamme AF intègre une protection contre les surtensions directement dans le circuit de bobine. Cela contribue à limiter les effets des pics de tension au moment des commutations et évite l’ajout d’un suppresseur externe dans de nombreuses configurations. Pour l’installateur comme pour l’intégrateur, cela simplifie la mise en œuvre et permet de garder un ensemble plus propre dans le tableau électrique.

Format compact et raccordement à vis pour une installation nette

Avec un encombrement de 45 mm de large, 86 mm de haut et 77 mm de profondeur, ce contacteur offre un format compact adapté aux espaces de câblage contraints. Le raccordement principal à vis reste une solution appréciée pour obtenir un serrage franc et une connexion lisible lors du montage ou de la maintenance. Cette conception convient bien aux coffrets et armoires où la clarté du repérage et la tenue du câblage sont essentielles.

Conçu pour les circuits jusqu’à 690 V AC

Ce modèle est prévu pour des circuits d’alimentation sous courant alternatif jusqu’à 690 V, ce qui le rend pertinent pour de nombreuses applications de distribution et de commande de puissance en environnement tertiaire ou industriel. Il répond aux besoins courants de pilotage de moteurs, ventilateurs, pompes, compresseurs, convoyeurs ou autres équipements nécessitant une coupure électromécanique franche et répétée.

Un choix pertinent pour les armoires de commande de la série AF

Grâce à son calibre 9 A en AC-3, sa capacité 25 A en AC-1, sa bobine universelle AC/DC et son auxiliaire intégré, ce contacteur triphasé constitue une solution particulièrement intéressante pour les tableaux de commande compacts et polyvalents. Il permet de couvrir des besoins fréquents en automatisme et en distribution électrique avec une approche simple à sélectionner, pratique à câbler et adaptée aux usages professionnels exigeant une lecture claire des fonctions du produit.
