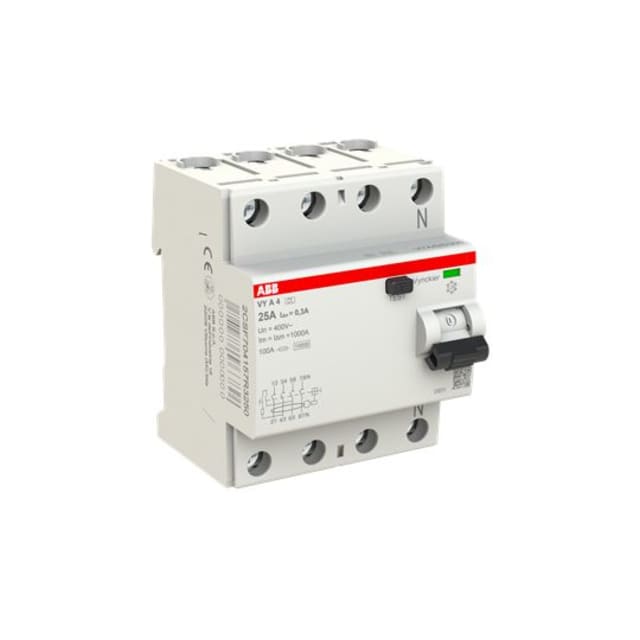

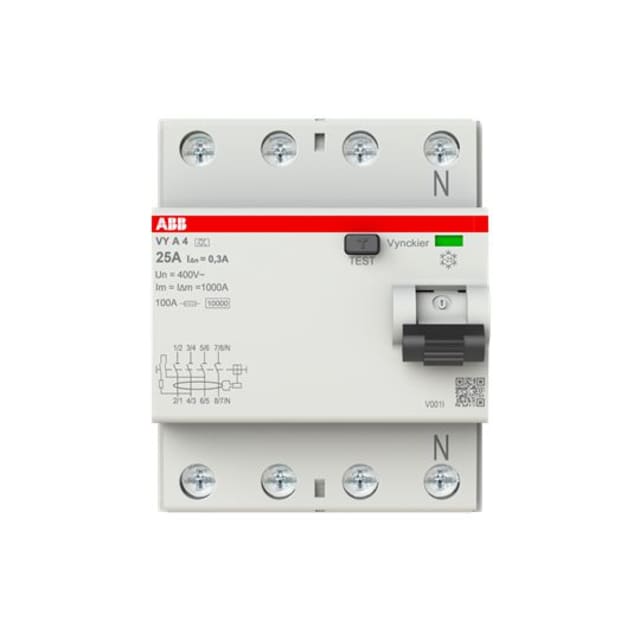

Interrupteur différentiel 4P 25A 300mA type A 400V
Interrupteur différentiel 4 pôles 25 A, 300 mA, type A, 400 V, pour protection des circuits triphasés sur rail DIN, avec verrouillage et largeur de 4 modules.
51.38€ HTVA
3 en stock
3 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 51.38€ | 0% |
| 3-5 | 50.35€ | 2% |
| 6-10 | 49.84€ | 3% |
| 11+ | 49.32€ | 4% |
Variantes du produit
| Référence | Produit | Nombre de pôles | Courant de défaut de dimensionnement | Courant nominal | Type de courant différentiel | Type sélectif | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|---|
| 7675968 |
Réf. 7675968
Interrupteur différentiel 4P 25A 300mA type A 400V
Modèle sélectionné
|
4 | 0,3 A | 25 A | A | non | En stock | 51.38€ HTVA par 1 pièce En stock |
| 7675956 |
Réf. 7675956
Interrupteur différentiel 2P 16A 10mA type A 2CSF702157R0160
|
2 | 0,01 A | 16 A | A | non | En stock | 111.01€ HTVA par 1 pièce En stock |
| 7675957 |
Réf. 7675957
Interrupteur différentiel 2P 25A 30mA Type A VYA
|
2 | 0,03 A | 25 A | A | non | En stock | 50.30€ HTVA par 1 pièce En stock |
| 7675958 |
Réf. 7675958
Interrupteur différentiel 2P 40A 30mA Type A VYA
|
2 | 0,03 A | 40 A | A | non | En stock | 48.17€ HTVA par 1 pièce En stock |
| 7675959 |
Réf. 7675959
Interrupteur différentiel 2P 63A 30mA Type A VYA
|
2 | 0,03 A | 63 A | A | non | En stock | 64.87€ HTVA par 1 pièce En stock |
| 7675960 |
Réf. 7675960
Interrupteur différentiel 2P 25A 300mA Type A VYA
|
2 | 0,3 A | 25 A | A | non | En stock | 48.50€ HTVA par 1 pièce En stock |
| 7675961 |
Réf. 7675961
Interrupteur différentiel 2P 40A 300mA type A VYA
|
2 | 0,3 A | 40 A | A | non | En stock | 45.16€ HTVA par 1 pièce En stock |
| 7675962 |
Réf. 7675962
Interrupteur différentiel 2P 63A 300mA type A VYA
|
2 | 0,3 A | 63 A | A | non | En stock | 55.13€ HTVA par 1 pièce En stock |
| 7675963 |
Réf. 7675963
Interrupteur différentiel VYS 2P 40A 300mA 2CSF702257R3400
|
2 | 0,3 A | 40 A | A | oui | En stock | 108.50€ HTVA par 1 pièce En stock |
| 7675965 |
Réf. 7675965
Interrupteur différentiel 4P 25A 30mA type A VYA
|
4 | 0,03 A | 25 A | A | non | En stock | 52.10€ HTVA par 1 pièce En stock |
| 7675969 |
Réf. 7675969
Interrupteur différentiel 4P 40A 300mA type A 400V
|
4 | 0,3 A | 40 A | A | non | En stock | 48.17€ HTVA par 1 pièce En stock |
| 7675970 |
Réf. 7675970
Interrupteur différentiel 4P 63A 300mA Type A 400V
|
4 | 0,3 A | 63 A | A | non | En stock | 82.69€ HTVA par 1 pièce En stock |
| 7675971 |
Réf. 7675971
Interrupteur différentiel 4P 40A 300mA Type A sélectif
|
4 | 0,3 A | 40 A | A | oui | En stock | 120.89€ HTVA par 1 pièce En stock |
| 7675972 |
Réf. 7675972
Interrupteur différentiel VYS 4P 63A 300mA 2CSF704257R3630
|
4 | 0,3 A | 63 A | A | oui | En stock | 155.20€ HTVA par 1 pièce En stock |
| 7675973 |
Réf. 7675973
Interrupteur différentiel 4P 40A 30mA 2CSF704557R1400
|
4 | 0,03 A | 40 A | B | non | En stock | 509.42€ HTVA par 1 pièce En stock |
| 7675974 |
Réf. 7675974
Interrupteur différentiel type B 4P 63A 30mA 2CSF704557R1630
|
4 | 0,03 A | 63 A | B | non | En stock | 673.45€ HTVA par 1 pièce En stock |
| 7675975 |
Réf. 7675975
Interrupteur différentiel 4P 40A 300mA type B 400V
|
4 | 0,3 A | 40 A | B | non | En stock | 538.49€ HTVA par 1 pièce En stock |
| 7675976 |
Réf. 7675976
Interrupteur différentiel type B 4P 63A 300mA 400V
|
4 | 0,3 A | 63 A | B | non | En stock | 688.99€ HTVA par 1 pièce En stock |
| 7864874 |
Réf. 7864874
Interrupteur différentiel 4P 40A 30mA type A VYA
|
4 | 0,03 A | 40 A | A | non | En stock | 50.87€ HTVA par 1 pièce En stock |
| 7864876 |
Réf. 7864876
Interrupteur différentiel 4P 63A 30mA Type A 400V
|
4 | 0,03 A | 63 A | A | non | En stock | 84.27€ HTVA par 1 pièce En stock |
Protection différentielle 4 pôles pour installation triphasée avec neutre
Cet interrupteur différentiel 4P 25A 300mA type A 400V est conçu pour la coupure automatique en cas de courant de fuite à la terre sur une installation triphasée avec neutre. Sa configuration tétrapolaire permet de protéger simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux de distribution alimentant des circuits en 400 V. Avec un courant nominal de 25 A, il s’intègre dans les ensembles où la protection différentielle doit être claire, compacte et simple à mettre en œuvre sur rail DIN.
Sensibilité 300 mA pour la protection des installations
Sa sensibilité de 300 mA répond à un usage orienté protection des installations contre les défauts d’isolement susceptibles de provoquer des courants de fuite importants. Ce calibre différentiel convient particulièrement lorsque l’objectif est de mettre en sécurité une ligne ou un départ en amont d’autres protections, dans un tableau résidentiel, tertiaire ou technique. Il assure une détection fiable du défaut et provoque l’ouverture du circuit dès qu’une fuite à la terre anormale est détectée.
Type A pour détecter les courants différentiels adaptés aux usages actuels
La technologie type A permet de prendre en compte les courants différentiels alternatifs ainsi que les courants différentiels pulsés, ce qui la rend pertinente pour des circuits alimentant des équipements électriques et électroniques courants. C’est un choix adapté lorsque l’installation comporte des usages modernes pouvant générer ce type de défaut, tout en conservant une lecture simple du niveau de protection attendu dans le tableau.
Format modulaire pratique pour coffret et tableau électrique
Prévu pour un montage sur barre DIN, cet appareil occupe 4 modules et s’intègre facilement dans les coffrets et tableaux de distribution. Sa profondeur totale de 69 mm facilite son implantation dans les enveloppes modulaires standards. Le raccordement accepte des conducteurs monofilares et multifilaires de 1 à 35 mm², ce qui offre une bonne souplesse de câblage selon la section utilisée dans l’installation. La présence d’un dispositif de verrouillage constitue également un atout pour la consignation ou la sécurisation de la manœuvre.
Caractéristiques électriques pensées pour la distribution basse tension
Cet interrupteur différentiel fonctionne sous tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il est prévu pour une fréquence de 50 Hz et pour une utilisation en courant de type AC. Sa résistance au court-circuit conditionnelle de 1 kA et sa tenue aux courants de choc de 0,25 kA participent à son intégration dans des ensembles de protection cohérents, en association avec les dispositifs adaptés du tableau.
Utilisation en environnement de tableau protégé
Avec un indice de protection IP20, ce modèle est destiné à être installé dans un coffret ou un tableau assurant la protection mécanique appropriée. Son fonctionnement est prévu dans une plage de température ambiante de -25 à +40 °C, avec un degré de pollution 3, ce qui correspond aux conditions courantes rencontrées dans de nombreuses armoires et installations électriques intérieures. Il peut également recevoir des dispositifs supplémentaires, ce qui facilite son intégration dans une architecture modulaire évolutive.
Un choix pertinent pour une protection différentielle claire et lisible
Pour un installateur ou un acheteur recherchant un interrupteur différentiel 4P 25A 300mA type A 400V, ce modèle apporte une combinaison utile entre format modulaire, compatibilité avec les tableaux sur rail DIN, détection type A et sensibilité de 300 mA orientée protection des installations. Son positionnement est particulièrement pertinent pour les départs triphasés avec neutre nécessitant une protection différentielle dédiée, sans complexifier inutilement le tableau.
Documentation PDF
Caractéristiques techniques
| Nombre de pôles | 4 |
|---|---|
| Courant de défaut de dimensionnement | 0.3 A |
| Courant nominal | 25 A |
| Type de courant différentiel | A |
| Largeur en unités de division | 4 |
| Type de montage | barre DIN |
| Type sélectif | non |
| Tension de dimensionnement | 400 V |
| Tension d'isolement de mesure Ui | 500 V |
| Résistance au court-circuit (Icw) | 1 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50 Hz |
| Dispositifs supplémentaires possibles | oui |
| Type de tension | AC |
| Avec dispositif de verrouillage | oui |
| Résistance aux courant de choc | 0.25 kA |
| Classe de protection (IP) | IP20 |
| Profondeur totale | 69 mm |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Section du conducteur multifilaire pouvant être raccordée | 1...35 mm² |
| Degré de pollution | 3 |
| Température ambiante durant le fonctionnement | -25...40 °C |
| Antidéflagrant | non |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même marque dans la catégorie la plus précise
Peut-on installer cet interrupteur différentiel sur un tableau électrique standard ?
Oui, il est prévu pour un montage sur barre DIN et occupe 4 modules. Vérifiez simplement que la place disponible et le câblage du tableau sont adaptés avant l’installation.
Cet interrupteur différentiel convient-il à une installation triphasée avec neutre ?
Oui, sa version 4 pôles est adaptée aux circuits tétrapolaires, notamment en présence de trois phases et du neutre. Le raccordement doit respecter le schéma du fabricant et l’ordre des conducteurs du tableau.
À quoi sert un interrupteur différentiel type A pour l’usage au quotidien ?
Le type A est généralement utilisé pour protéger des circuits susceptibles de générer des composantes de courant différentiel avec électronique de puissance, comme certains appareils électroménagers ou équipements avec variateur. Il complète la protection des personnes en détectant les fuites à la terre.
Faut-il faire appel à un électricien pour le raccordement ?
Oui, c’est fortement recommandé. La pose dans un tableau électrique doit être réalisée hors tension, avec vérification du serrage, du repérage des circuits et du bon test de déclenchement après mise en service.
Comment vérifier que l’interrupteur différentiel fonctionne après installation ?
Après la mise sous tension, utilisez le bouton de test prévu sur l’appareil. Le mécanisme doit déclencher immédiatement ; si ce n’est pas le cas, l’installation doit être contrôlée avant utilisation.
Ce modèle prend-il beaucoup de place dans le tableau ?
Non, sa profondeur totale reste contenue et son encombrement est de 4 modules. C’est un format courant pour les tableaux de distribution et les protections différentielles.
