ABB

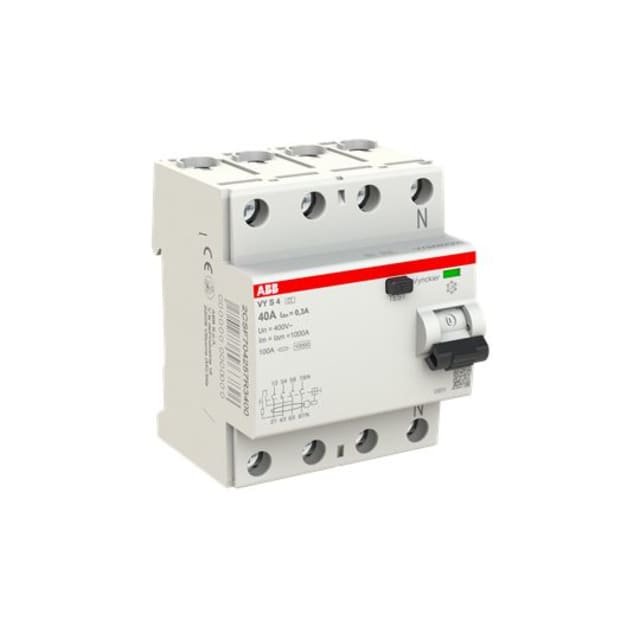

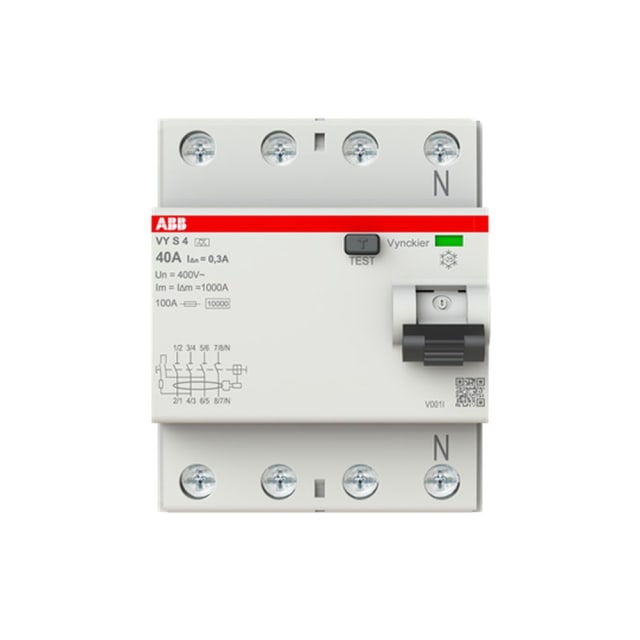

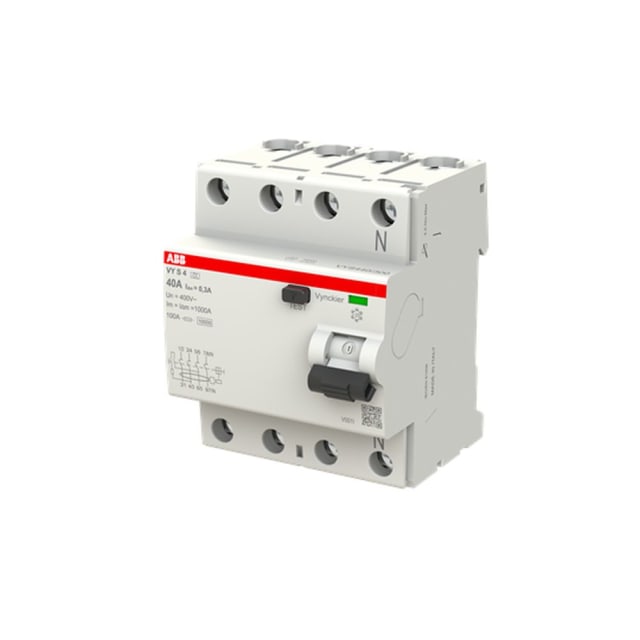

Interrupteur différentiel 4P 40A 300mA Type A sélectif

Marque : ABB EAN : 8012542553359 SKU : 7675971 Réf. fabricant : 2CSF704257R3400

Interrupteur différentiel 4 pôles 40 A, 300 mA, type A sélectif, montage sur rail DIN. Pour protection différentielle des tableaux électriques en 400 V, avec verrouillage et accessoires possibles.

120.89€ HTVA

Par 1 pièce

1 en stock

1 en stock

Quantité Prix HTVA Remise
0-2 120.89€ 0%
3-5 118.47€ 2%
6-10 117.26€ 3%
11+ 116.05€ 4%

Variantes du produit

Référence Produit Nombre de pôles Courant de défaut de dimensionnement Courant nominal Type de courant différentiel Type sélectif Disponibilité Prix HTVA
7675971 Réf. 7675971 Interrupteur différentiel 4P 40A 300mA Type A sélectif Modèle sélectionné
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
oui
4 0,3 A 40 A A oui En stock 120.89€ HTVA par 1 pièce En stock
7675956 Réf. 7675956 Interrupteur différentiel 2P 16A 10mA type A 2CSF702157R0160
Nombre de pôles
2
Courant de défaut de dimensionnement
0,01 A
Courant nominal
16 A
Type de courant différentiel
A
Type sélectif
non
2 0,01 A 16 A A non En stock 111.01€ HTVA par 1 pièce En stock
7675957 Réf. 7675957 Interrupteur différentiel 2P 25A 30mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
2 0,03 A 25 A A non En stock 50.30€ HTVA par 1 pièce En stock
7675958 Réf. 7675958 Interrupteur différentiel 2P 40A 30mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
2 0,03 A 40 A A non En stock 48.17€ HTVA par 1 pièce En stock
7675959 Réf. 7675959 Interrupteur différentiel 2P 63A 30mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
2 0,03 A 63 A A non En stock 64.87€ HTVA par 1 pièce En stock
7675960 Réf. 7675960 Interrupteur différentiel 2P 25A 300mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
2 0,3 A 25 A A non En stock 48.50€ HTVA par 1 pièce En stock
7675961 Réf. 7675961 Interrupteur différentiel 2P 40A 300mA type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
2 0,3 A 40 A A non En stock 45.16€ HTVA par 1 pièce En stock
7675962 Réf. 7675962 Interrupteur différentiel 2P 63A 300mA type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
2 0,3 A 63 A A non En stock 55.13€ HTVA par 1 pièce En stock
7675963 Réf. 7675963 Interrupteur différentiel VYS 2P 40A 300mA 2CSF702257R3400
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
oui
2 0,3 A 40 A A oui En stock 108.50€ HTVA par 1 pièce En stock
7675965 Réf. 7675965 Interrupteur différentiel 4P 25A 30mA type A VYA
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
4 0,03 A 25 A A non En stock 52.10€ HTVA par 1 pièce En stock
7675968 Réf. 7675968 Interrupteur différentiel 4P 25A 300mA type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
4 0,3 A 25 A A non En stock 51.38€ HTVA par 1 pièce En stock
7675969 Réf. 7675969 Interrupteur différentiel 4P 40A 300mA type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
4 0,3 A 40 A A non En stock 48.17€ HTVA par 1 pièce En stock
7675970 Réf. 7675970 Interrupteur différentiel 4P 63A 300mA Type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
4 0,3 A 63 A A non En stock 82.69€ HTVA par 1 pièce En stock
7675972 Réf. 7675972 Interrupteur différentiel VYS 4P 63A 300mA 2CSF704257R3630
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
oui
4 0,3 A 63 A A oui En stock 155.20€ HTVA par 1 pièce En stock
7675973 Réf. 7675973 Interrupteur différentiel 4P 40A 30mA 2CSF704557R1400
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type de courant différentiel
B
Type sélectif
non
4 0,03 A 40 A B non En stock 509.42€ HTVA par 1 pièce En stock
7675974 Réf. 7675974 Interrupteur différentiel type B 4P 63A 30mA 2CSF704557R1630
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type de courant différentiel
B
Type sélectif
non
4 0,03 A 63 A B non En stock 673.45€ HTVA par 1 pièce En stock
7675975 Réf. 7675975 Interrupteur différentiel 4P 40A 300mA type B 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
B
Type sélectif
non
4 0,3 A 40 A B non En stock 538.49€ HTVA par 1 pièce En stock
7675976 Réf. 7675976 Interrupteur différentiel type B 4P 63A 300mA 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
B
Type sélectif
non
4 0,3 A 63 A B non En stock 688.99€ HTVA par 1 pièce En stock
7864874 Réf. 7864874 Interrupteur différentiel 4P 40A 30mA type A VYA
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
4 0,03 A 40 A A non En stock 50.87€ HTVA par 1 pièce En stock
7864876 Réf. 7864876 Interrupteur différentiel 4P 63A 30mA Type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
4 0,03 A 63 A A non En stock 84.27€ HTVA par 1 pièce En stock

Une protection différentielle tétrapolaire conçue pour les réseaux triphasés avec neutre

Cet interrupteur différentiel 4P 40A 300mA Type A sélectif est destiné à la protection des installations électriques alimentées en triphasé + neutre. Son format tétrapolaire permet la coupure simultanée des quatre conducteurs, ce qui en fait une solution adaptée aux tableaux de distribution où la continuité de protection et la coupure globale du circuit doivent être assurées avec précision. Avec un courant nominal de 40 A et une tension assignée de 400 V, il trouve naturellement sa place dans les installations nécessitant une protection différentielle dédiée en amont de plusieurs départs.

Sensibilité 300 mA sélective pour la protection des installations en tête de ligne

Grâce à sa sensibilité de 300 mA, cet interrupteur différentiel est particulièrement indiqué pour la protection des biens et la surveillance des défauts d’isolement susceptibles d’engendrer des échauffements ou des courants de fuite importants. Sa version sélective permet de temporiser le déclenchement afin de favoriser la coordination avec les protections différentielles placées en aval. Ce comportement est recherché dans les tableaux où l’on souhaite limiter les coupures inutiles sur l’ensemble de l’installation et améliorer la sélectivité entre les différents niveaux de protection.

Type A : détection des courants différentiels adaptés aux usages modernes

La technologie Type A permet de détecter les courants différentiels alternatifs ainsi que les composantes continues pulsées. Ce point est essentiel dès lors que les circuits alimentent des équipements courants intégrant de l’électronique de puissance ou des redresseurs, comme certains automatismes, appareils électroménagers, alimentations ou équipements techniques. Le choix d’un interrupteur différentiel Type A apporte ainsi une réponse adaptée aux installations actuelles où les charges ne sont plus uniquement résistives ou purement alternatives.

Montage sur rail DIN et intégration simple dans le tableau électrique

Prévu pour une installation sur barre DIN, cet appareil s’intègre facilement dans un coffret ou un tableau de répartition modulaire. Sa largeur de 4 modules facilite l’organisation de l’encombrement dans le tableau, tandis que sa profondeur totale de 69 mm reste compatible avec une grande majorité d’enveloppes prévues pour l’appareillage modulaire. Le raccordement accepte des conducteurs monofilares et multifilaires de 1 à 35 mm², ce qui laisse une vraie souplesse de câblage lors de l’assemblage ou de la rénovation d’une distribution électrique.

Caractéristiques électriques pensées pour la tenue en exploitation

Ce modèle dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs utiles pour les environnements de distribution où l’appareil doit conserver un bon niveau d’isolement face aux sollicitations électriques usuelles. Sa résistance aux courants de choc de 5 kA et sa résistance au court-circuit conditionnelle de 1 kA participent à une utilisation cohérente dans un ensemble de protection correctement coordonné. L’appareil fonctionne à 50 Hz et convient aux circuits en tension AC.

Un appareil différentiel adapté aux environnements de tableau résidentiel et tertiaire

Avec un indice de protection IP20, cet interrupteur différentiel est conçu pour être installé à l’intérieur d’un tableau ou d’un coffret offrant la protection mécanique adaptée. Il fonctionne dans une plage de température ambiante de -25 à +40 °C et avec un degré de pollution 3, ce qui correspond aux conditions courantes rencontrées dans de nombreuses armoires et distributions intérieures. La présence d’un dispositif de verrouillage peut également être un atout pour sécuriser certaines opérations d’exploitation ou de maintenance.

Un choix pertinent pour structurer une distribution différentielle claire et cohérente

Pour un tableau nécessitant une protection différentielle 4 pôles en 40 A avec seuil de 300 mA, ce modèle apporte une configuration claire : type A pour les usages modernes, version sélective pour une meilleure coordination amont/aval, et format modulaire pour une intégration propre dans la distribution. Il constitue une solution pertinente lorsque l’objectif est d’organiser la protection différentielle d’une installation triphasée tout en conservant une lecture simple du tableau et une architecture de protection bien hiérarchisée.

Caractéristiques techniques

Nombre de pôles4
Courant de défaut de dimensionnement0.3 A
Courant nominal40 A
Type de courant différentielA
Largeur en unités de division4
Type de montagebarre DIN
Type sélectifoui
Tension de dimensionnement400 V
Tension d'isolement de mesure Ui500 V
Résistance au court-circuit (Icw)1 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50 Hz
Dispositifs supplémentaires possiblesoui
Type de tensionAC
Avec dispositif de verrouillageoui
Résistance aux courant de choc5 kA
Classe de protection (IP)IP20
Profondeur totale69 mm
Section du conducteur monofilaire raccordable1...35 mm²
Section du conducteur multifilaire pouvant être raccordée1...35 mm²
Degré de pollution3
Température ambiante durant le fonctionnement-25...40 °C
Antidéflagrantoui
Product Carbon Footprint (CO2)Déclaration du fournisseur

Produits de la même marque dans la catégorie la plus précise

Cet interrupteur différentiel 4P 40A 300mA type A sélectif est-il adapté à une installation triphasée avec neutre ?

Oui, ce modèle 4 pôles est prévu pour les installations triphasées avec neutre, afin de protéger l’ensemble du départ en aval sur un tableau modulaire.

À quoi sert le caractère sélectif de cet interrupteur différentiel ?

La sélectivité permet d’éviter qu’un défaut en aval ne déclenche tout l’amont trop facilement. Il est donc utile en tête de rangée ou en protection générale, pour améliorer la continuité de service.

Le type A est-il adapté aux appareils électroniques et aux équipements modernes ?

Oui, le type A est adapté aux circuits pouvant comporter des composantes de courant continu pulsé, comme certains appareils électroniques, électroménagers ou variateurs compatibles.

Peut-on l’installer directement sur un rail DIN dans un tableau électrique ?

Oui, ce modèle est prévu pour un montage sur barre DIN. Il occupe 4 modules, ce qui facilite son intégration dans un tableau modulaire standard.

Quelle section de câble peut être raccordée sur cet interrupteur différentiel ?

La plage de raccordement indiquée est de 1 à 35 mm² en conducteur monofilaire ou multifilaire. Il faut respecter la section adaptée à votre câblage et au serrage prescrit par le fabricant.

Cet interrupteur différentiel peut-il recevoir des accessoires ou dispositifs supplémentaires ?

Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles, ainsi qu’un dispositif de verrouillage. Cela peut être utile selon la configuration du tableau et les besoins de consignation.
