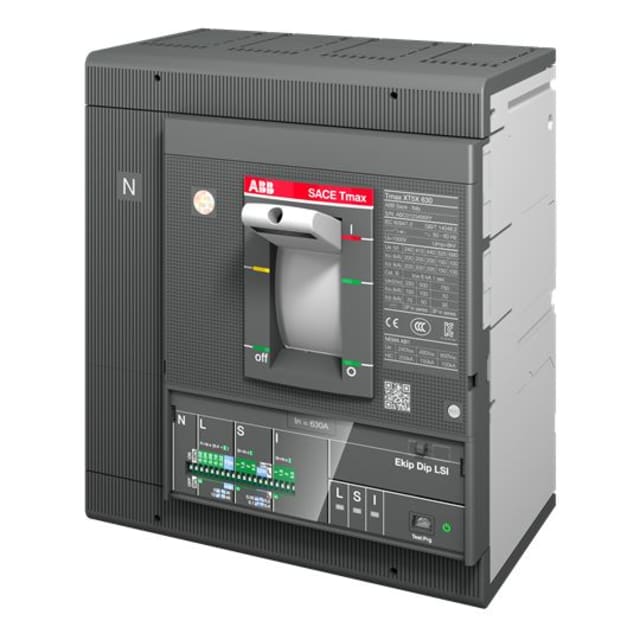

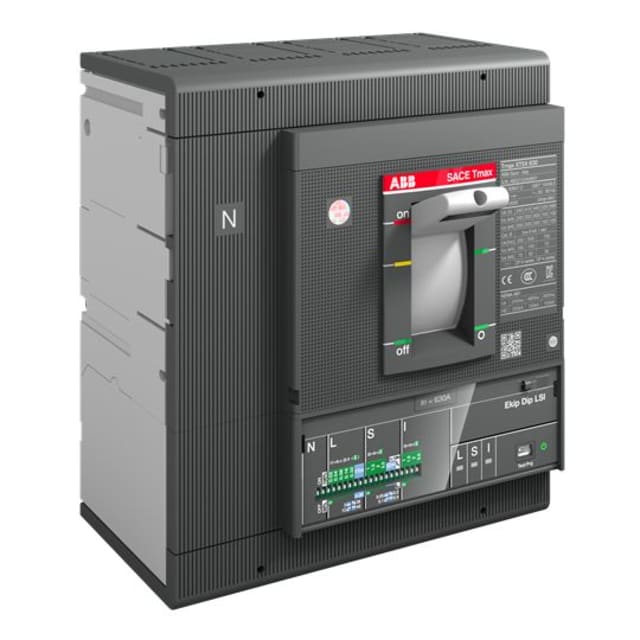

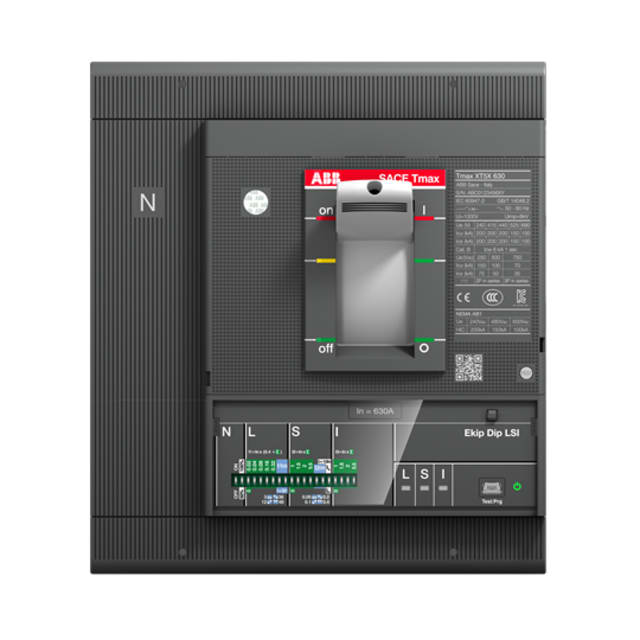

Disjoncteur boîtier moulé XT5N 630A 4P Ekip Dip LSI

Disjoncteur boîtier moulé 4P 630 A pour la protection et la distribution de puissance

Le disjoncteur boîtier moulé XT5N 630A 4P Ekip Dip LSI est conçu pour la protection des départs et arrivées de forte intensité dans les tableaux de distribution. Avec son calibre de 630 A, sa version quadripolaire et son format boîtier moulé, il convient aux installations où la continuité de service, la sélectivité et la maîtrise des courants de défaut sont des critères déterminants. Sa conception en exécution fixe avec raccordements en face avant facilite son intégration dans les ensembles de distribution électrique.

Unité de déclenchement Ekip Dip LSI pour un réglage précis des protections

Ce modèle est équipé d’une unité de protection électronique Ekip Dip LSI, adaptée aux besoins de réglage avancé. Elle permet de paramétrer la protection contre les surcharges sur une plage de 252 à 630 A, afin d’ajuster le disjoncteur au plus juste selon la charge réelle de l’installation. La fonction LSI apporte une gestion structurée des défauts avec protection longue temporisation, courte temporisation et instantanée, utile pour améliorer la coordination entre appareils en amont et en aval.

Pouvoir de coupure 36 kA et tenue adaptée aux réseaux basse tension

Avec un pouvoir de coupure assigné de 36 kA à 400 V en 50 Hz, ce disjoncteur XT5N répond aux applications de distribution nécessitant une coupure sûre en cas de court-circuit. Sa tension de dimensionnement de 690 V élargit son champ d’utilisation sur des installations basse tension exigeantes. Le réglage du déclenchement de court-circuit à bref retard, comme du déclenchement instantané, est donné de 630 à 6300 A, ce qui permet d’adapter finement la protection à l’architecture du tableau.

Version quadripolaire pour réseaux avec neutre protégé

Grâce à ses 4 pôles, ce disjoncteur boîtier moulé convient particulièrement aux distributions triphasées avec neutre. Cette configuration est recherchée dans les tableaux de puissance, les armoires techniques, les bâtiments tertiaires et les installations industrielles où la coupure simultanée des conducteurs actifs est nécessaire. La présence des quatre pôles aide à sécuriser l’exploitation et à harmoniser la protection des départs sur des réseaux complexes.

Montage fixe avec raccordement par boulons en face avant

Cette version est un appareil à encastrer en technique d’insertion définitive, avec disposition des raccordements à l’avant et connexion principale par boulons. Ce choix de construction répond aux besoins des intégrateurs et tableautiers recherchant une implantation nette et robuste dans les coffrets et armoires de distribution. L’accès frontal simplifie le câblage, la maintenance planifiée et le repérage des connexions dans les ensembles de puissance.

Commande par manette et configuration pensée pour l’équipement de tableau

Le disjoncteur est livré complet avec son unité de protection et dispose d’une commande manuelle par manette. Il ne comporte pas de commande moteur intégrée en standard, mais peut recevoir un entraînement moteur en option selon les besoins d’exploitation ou de manœuvre à distance. Cette configuration permet de partir sur une base claire pour un tableau neuf ou une remise à niveau, tout en laissant de la souplesse pour les évolutions d’équipement.

Caractéristiques utiles pour le choix en environnement technique

Ce modèle présente un indice de protection IP20 et une puissance dissipée de 45 W, deux données importantes pour l’étude d’intégration dans un coffret ou une armoire. Il est fourni sans contacts auxiliaires intégrés, sans déclencheur à minimum de tension et sans signalisation de déclenchement, ce qui permet de sélectionner uniquement les accessoires réellement nécessaires au projet. Pour un achat maîtrisé, ce disjoncteur est particulièrement pertinent lorsque l’on recherche un disjoncteur quadripolaire 630 A à boîtier moulé avec déclencheur électronique LSI pour la protection de tableaux de distribution électrique.
