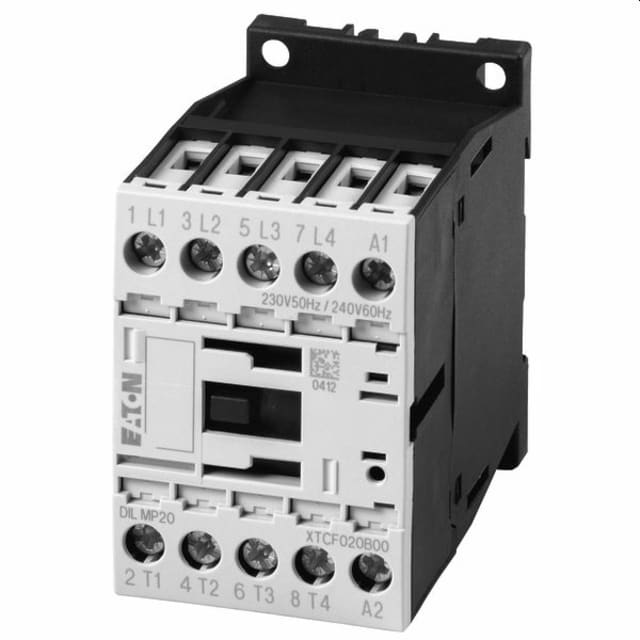

Contacteur de puissance 4 pôles 20A 230V 276970

Contacteur de puissance 4 pôles 20A pour commande de charges triphasées ou tétrapolaires

Ce contacteur de puissance 4 pôles 20A est conçu pour la commande de circuits de puissance nécessitant quatre contacts principaux à fermeture. Sa configuration 4 NO permet de piloter proprement des charges en coupure simultanée sur plusieurs pôles, ce qui le rend particulièrement adapté aux applications de distribution, de commutation de circuits résistifs et à certains montages moteurs selon la catégorie d’emploi visée. Son format compact facilite son intégration dans une armoire ou un ensemble de commande lorsque l’espace disponible doit rester maîtrisé.

Bobine de commande 230 V AC avec compatibilité 50 Hz et 60 Hz

La bobine de commande fonctionne en courant alternatif 230 V à 50 Hz et 240 V à 60 Hz. Cette alimentation de commande convient aux installations où la tension de pilotage en alternatif est déjà disponible dans le circuit de commande. Ce choix simplifie l’intégration dans de nombreux schémas d’automatisme et de commande d’équipements techniques, sans recourir à une tension continue dédiée.

4 contacts principaux à fermeture pour une commutation nette et polyvalente

Le produit dispose de 4 contacts principaux de fermeture et ne comporte pas de contacts principaux d’ouverture. Il s’adresse donc aux montages où l’on recherche une fermeture simultanée sur les quatre pôles. L’absence de contacts auxiliaires intégrés permet de conserver une architecture simple et ciblée sur la fonction de commutation de puissance, utile lorsque les auxiliaires sont gérés séparément dans le coffret ou par des modules complémentaires.

Capacité électrique adaptée aux charges AC-1 et aux usages de commande moteur

Ce modèle est donné pour un courant de service de 22 A en AC-1 à 400 V, ce qui le rend pertinent pour les charges non ou faiblement inductives. En AC-3 à 400 V, le courant de service assigné est de 12 A, avec une puissance de service de 5,5 kW. En AC-4 à 400 V, il accepte 10 A pour une puissance de dimensionnement de 4,5 kW. Ces valeurs permettent de sélectionner le contacteur avec davantage de précision selon la nature réelle de la charge à piloter, qu’il s’agisse d’un circuit de chauffage, d’une alimentation de puissance ou d’un usage moteur nécessitant une catégorie d’emploi appropriée.

Raccordement à vis pour un câblage direct et maîtrisé

Le raccordement du circuit principal s’effectue par connexion à vis. Ce type de connexion reste apprécié dans les tableaux et armoires électriques pour sa tenue mécanique et pour le contrôle précis du serrage lors du câblage. Il convient particulièrement aux intégrateurs, tableautiers et installateurs recherchant un montage clair, durable et facile à reprendre lors des opérations de maintenance ou de modification d’installation.

Encombrement compact pour intégration en coffret et armoire

Avec une largeur de 45 mm, une hauteur de 68 mm et une profondeur de 75 mm, ce contacteur présente un gabarit compact pour sa catégorie. Il trouve facilement sa place dans un ensemble de commande ou de distribution où la densité d’équipements impose un choix rigoureux des dimensions. Ce format est intéressant pour optimiser l’organisation interne d’un coffret tout en conservant un appareil de puissance adapté à des usages techniques concrets.

Un choix pertinent pour tableaux électriques, automatismes et distribution

Ce contacteur s’intègre naturellement dans les tableaux électriques, ensembles de distribution et armoires d’automatisme nécessitant une commutation de puissance sur 4 pôles. Il convient aux professionnels qui recherchent un appareillage modulaire de commande de charge avec alimentation de bobine en 230 V AC, quatre contacts de puissance à fermeture et des caractéristiques lisibles pour un dimensionnement propre du circuit. Pour l’achat, il est particulièrement intéressant lorsque le besoin porte sur un contacteur de puissance 4 pôles 20A 230V destiné à une intégration technique claire, sans fonction superflue.
