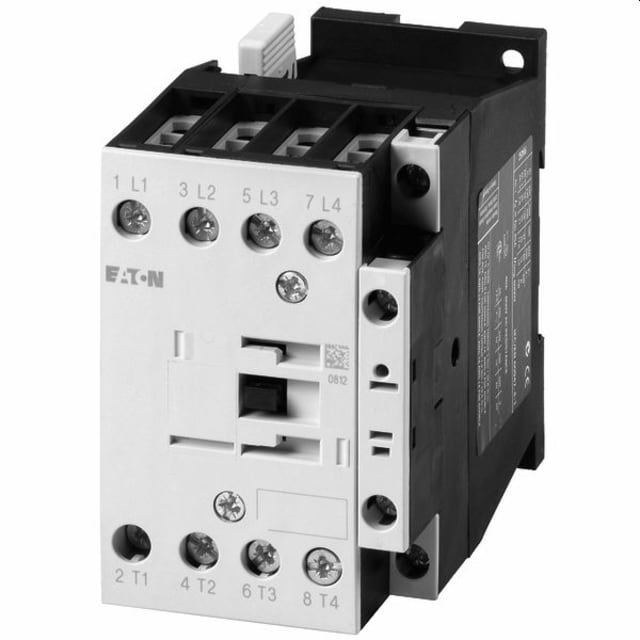

Contacteur de puissance 4 pôles 32A 1F 230V 109796

Contacteur de puissance 4 pôles 32A pour la commande de circuits triphasés et tétrapolaires

Ce contacteur de puissance 4 pôles 32A avec bobine 230 V AC est conçu pour assurer la commande de circuits de puissance en environnement tertiaire, industriel ou technique. Sa configuration 4 contacts principaux à fermeture permet la commutation de plusieurs conducteurs actifs, ce qui le rend particulièrement adapté aux applications nécessitant une coupure simultanée sur quatre pôles. Son contact auxiliaire intégré à fermeture apporte en complément une information de signalisation ou de maintien dans le circuit de commande.

Configuration 4 pôles avec 1 contact auxiliaire pour des schémas de commande complets

La présence de 4 contacts principaux NO et d’un contact auxiliaire NO intégré facilite l’intégration dans de nombreux montages de commande moteur, d’automatismes ou de distribution pilotée. Cette configuration est intéressante lorsque l’installation impose une coupure sur plusieurs conducteurs ou lorsqu’un retour d’état est nécessaire sans ajout immédiat d’accessoire séparé. Le résultat est un câblage plus lisible et une mise en œuvre cohérente dans les armoires électriques.

Calibre 32A en AC-1 et performances adaptées aux charges de puissance

Avec un courant assigné de 32 A en AC-1 à 400 V, ce contacteur convient à la commande de charges faiblement inductives ou résistives. Il admet également 18 A en AC-3 à 400 V, ce qui permet son utilisation pour certaines applications moteur, avec une puissance de service de 7,5 kW en AC-3 à 400 V. En AC-4, il est donné pour 15 A et 7 kW à 400 V. Ce positionnement en fait un appareil pertinent pour les installations où l’on recherche un contacteur modulaire de puissance capable de couvrir des usages de commande variés sans surdimensionnement inutile.

Bobine de commande 230 V AC 50/60 Hz pour une intégration simple dans les armoires

La bobine de commande en 230 V AC 50/60 Hz facilite l’intégration dans les circuits de commande courants. Ce choix de tension est pratique pour de nombreuses architectures d’armoires électriques, notamment lorsque l’alimentation de commande est déjà disponible en courant alternatif standard. L’appareil fonctionne avec une commande en tension alternative uniquement, ce qui permet d’orienter rapidement le choix du produit lors du dimensionnement ou du remplacement d’un contacteur existant.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis répond aux attentes des installateurs recherchant un serrage direct, clair et facile à contrôler lors du câblage et de la maintenance. Ce type de connexion est apprécié pour les tableaux et coffrets où la précision du serrage et la bonne tenue des conducteurs sont essentielles. Il contribue à une implantation propre dans l’armoire, avec un repérage simple des départs et arrivées.

Format compact pour intégration en coffret et tableau électrique

Avec des dimensions de 58 mm de largeur, 85 mm de hauteur et 97 mm de profondeur, ce contacteur de puissance offre un encombrement maîtrisé pour l’équipement des coffrets et tableaux. Son format permet de l’intégrer dans des ensembles de commande et de distribution où l’espace disponible doit être optimisé. Il convient de noter qu’il n’est pas prévu pour un montage direct sur rail, un point important à vérifier selon la conception de l’armoire ou le support déjà en place.

Un choix pertinent pour maintenance, remplacement et création d’armoires

Ce modèle convient aussi bien à la maintenance d’une installation existante qu’à la réalisation d’un nouvel ensemble de commande. Sa combinaison 4 pôles, 32A AC-1, bobine 230 V AC et contact auxiliaire NO intégré répond à des besoins précis en appareillage de puissance. Pour l’acheteur professionnel comme pour l’installateur, il permet de cibler un contacteur clairement défini, utile lorsque l’on cherche une solution compatible avec un schéma de commande tétrapolaire ou une application nécessitant une commutation multipolaire compacte.
