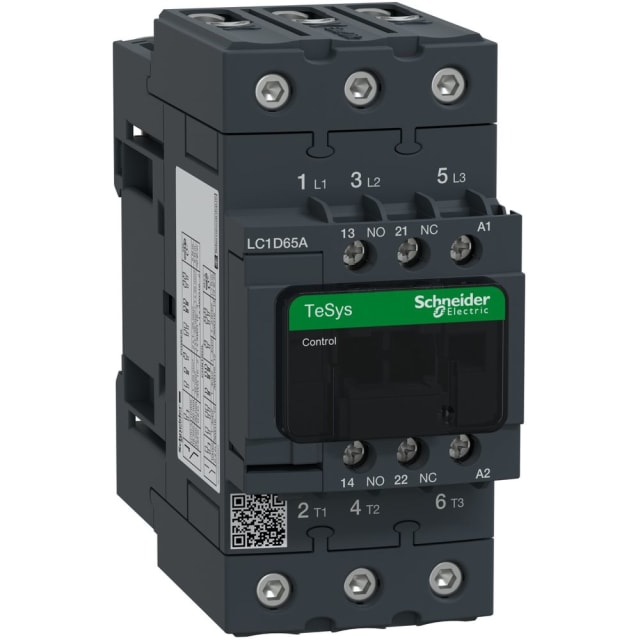

Contacteur moteur tripolaire 65A bobine 230V LC1D65AP7
Contacteur moteur tripolaire 65 A TeSys Deca, bobine 230 V AC, 3 pôles, 1 NO + 1 NF auxiliaires, raccordement à vis, pour commande et protection des moteurs jusqu’à 30 kW.
281.22€ HTVA
8 en stock
8 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 281.22€ | 0% |
| 3-5 | 275.60€ | 2% |
| 6-10 | 272.78€ | 3% |
| 11+ | 269.97€ | 4% |
| Référence | Produit | Courant de service de mesure le à AC-3, 400V | Courant de service de mesure le à AC-1, 400V | Tension d'alimentation de commande de mesure à ac 50 hz | Type de tension de commande | Type de raccordement du câble principal | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|---|
| 3951245 |
Réf. 3951245
Contacteur moteur tripolaire 65A bobine 230V LC1D65AP7
Modèle sélectionné
|
65 A | 80 A | 230 V | AC | raccordement à vis | En stock | 281.22€ HTVA par 1 pièce En stock |
| 0398926 |
Réf. 0398926
Contacteur tripolaire 9A bobine 24V AC LC1D09B7
|
9 A | 25 A | 24 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398933 |
Réf. 0398933
Contacteur moteur tripolaire 9A 1NO 1NC 110V LC1D09F7
|
9 A | 25 A | 110 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398935 |
Réf. 0398935
Contacteur moteur tripolaire 9A 230V 1NO 1NC LC1D09P7
|
9 A | 25 A | 230 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398937 |
Réf. 0398937
Contacteur moteur triphasé 9A 3P 400V LC1D09V7
|
9 A | 25 A | 400 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398971 |
Réf. 0398971
Contacteur triphasé 115A 3P 1NO 1NC 230V AC LC1D115P7
|
115 A | 200 A | 230 V | AC | raccordement à vis | Rupture de stock | 483.55€ HTVA par pièce Rupture de stock |
| 0398984 |
Réf. 0398984
Contacteur triphasé 12A 24V AC 1NO 1NC LC1D12B7
|
12 A | 25 A | 24 V | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0398988 |
Réf. 0398988
Contacteur tripolaire 12A 110V DC 1NO 1NC LC1D12FD
|
12 A | 25 A | — | DC | raccordement à vis | Sur commande | 81.37€ HTVA par 1 pièce Sur commande |
| 0398990 |
Réf. 0398990
Contacteur triphasé 12A 3P 1NO 1NC 110V AC LC1D12F7
|
12 A | 25 A | 110 V | AC | raccordement à vis | En stock | 45.37€ HTVA par 1 pièce En stock |
| 0398993 |
Réf. 0398993
Contacteur triphasé 12A bobine 230V AC LC1D12P7
|
12 A | 25 A | 230 V | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0398995 |
Réf. 0398995
Contacteur triphasé 12A 3P 1NO 1NC 400V LC1D12V7
|
12 A | 25 A | 400 V | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0399022 |
Réf. 0399022
Contacteur triphasé 18A 24V AC 1NO 1NC LC1D18B7
|
18 A | 32 A | 24 V | AC | raccordement à vis | Sur commande | 66.73€ HTVA par 1 pièce Sur commande |
| 0399026 |
Réf. 0399026
Contacteur moteur 18A 3P 1NO 1NC 400V AC LC1D18V7
|
18 A | 32 A | 400 V | AC | raccordement à vis | En stock | 66.73€ HTVA par 1 pièce En stock |
| 0399065 |
Réf. 0399065
Contacteur triphasé 25A 24V AC 1NO 1NC LC1D25B7
|
25 A | 40 A | 24 V | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399071 |
Réf. 0399071
Contacteur triphasé 25A 3P 1NO 1NC 110V CC LC1D25FD
|
25 A | 40 A | — | DC | raccordement à vis | Sur commande | 129.96€ HTVA par 1 pièce Sur commande |
| 0399073 |
Réf. 0399073
Contacteur triphasé 25A 3P 110V 1NO 1NC LC1D25F7
|
25 A | 40 A | 110 V | AC | raccordement à vis | En stock | 86.33€ HTVA par 1 pièce En stock |
| 0399076 |
Réf. 0399076
Contacteur triphasé 25A 230V 1NO 1NC LC1D25P7
|
25 A | 40 A | 230 V | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399078 |
Réf. 0399078
Contacteur triphasé 25A 3P 1NO 1NC 400V LC1D25V7
|
25 A | 40 A | 400 V | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399103 |
Réf. 0399103
Contacteur triphasé 32A 3P 1NO 1NC 24V AC LC1D32B7
|
32 A | 50 A | 24 V | AC | raccordement à vis | En stock | 121.60€ HTVA par 1 pièce En stock |
| 0399108 |
Réf. 0399108
Contacteur triphasé 32A 3P 1NO 1NC 110V AC LC1D32F7
|
32 A | 50 A | 110 V | AC | raccordement à vis | En stock | 126.46€ HTVA par 1 pièce En stock |
| 0399111 |
Réf. 0399111
Contacteur triphasé 32A 3P 1NO 1NC 230V AC LC1D32P7
|
32 A | 50 A | 230 V | AC | raccordement à vis | En stock | 126.46€ HTVA par 1 pièce En stock |
| 0399134 |
Réf. 0399134
Contacteur triphasé 38A 24V AC 1NO 1NC LC1D38B7
|
38 A | 50 A | 24 V | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 0399138 |
Réf. 0399138
Contacteur moteur 3P 38 A AC-3 bobine 110 V CA 1NO+1NC
|
38 A | 50 A | 110 V | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 0399140 |
Réf. 0399140
Contacteur triphasé 38A 230V 1NO 1NC LC1D38P7
|
38 A | 50 A | 230 V | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 3335597 |
Réf. 3335597
Contacteur triphasé 80A 24V CC 1NO 1NC LC1D80BD
|
80 A | 125 A | — | DC | raccordement à vis | En stock | 474.83€ HTVA par 1 pièce En stock |
| 3335598 |
Réf. 3335598
Contacteur triphasé 80A 24V AC 1NO 1NC LC1D80B7
|
80 A | 125 A | 24 V | AC | raccordement à vis | En stock | 341.37€ HTVA par 1 pièce En stock |
| 3335602 |
Réf. 3335602
Contacteur moteur 80A 3P 230V AC 1NO 1NC LC1D80P7
|
80 A | 125 A | 230 V | AC | raccordement à vis | En stock | 355.02€ HTVA par 1 pièce En stock |
| 3335876 |
Réf. 3335876
Contacteur triphasé 9A 3P 1NO 1NC bobine 48V AC LC1D09E7
|
9 A | 25 A | 48 V | AC | raccordement à vis | En stock | 43.43€ HTVA par 1 pièce En stock |
| 3335878 |
Réf. 3335878
Contacteur triphasé 12A 48V AC 1NO 1NC LC1D12E7
|
12 A | 25 A | 48 V | AC | raccordement à vis | En stock | 48.96€ HTVA par 1 pièce En stock |
| 3335879 |
Réf. 3335879
Contacteur moteur tripolaire 18A 230V 1NO 1NC LC1D18P7
|
18 A | 32 A | 230 V | AC | raccordement à vis | En stock | 66.73€ HTVA par 1 pièce En stock |
| 3335880 |
Réf. 3335880
Contacteur triphasé 18A 3P 1NO 1NC 48V AC LC1D18E7
|
18 A | 32 A | 48 V | AC | raccordement à vis | En stock | 67.37€ HTVA par 1 pièce En stock |
| 3335882 |
Réf. 3335882
Contacteur triphasé 18A 3P 1NO 1NC 110V AC LC1D18F7
|
18 A | 32 A | 110 V | AC | raccordement à vis | En stock | 64.17€ HTVA par 1 pièce En stock |
| 3335883 |
Réf. 3335883
Contacteur triphasé 25A 48V AC 1NO 1NC LC1D25E7
|
25 A | 40 A | 48 V | AC | raccordement à vis | En stock | 93.35€ HTVA par 1 pièce En stock |
| 3335884 |
Réf. 3335884
Contacteur triphasé 32A 3P 1NO 1NC bobine 48V LC1D32E7
|
32 A | 50 A | 48 V | AC | raccordement à vis | En stock | 131.63€ HTVA par 1 pièce En stock |
| 3335887 |
Réf. 3335887
Contacteur tripolaire 95A bobine 230V AC LC1D95P7
|
95 A | 125 A | 230 V | AC | raccordement à vis | Sur commande | 432.98€ HTVA par 1 pièce Sur commande |
| 3381751 |
Réf. 3381751
Contacteur tripolaire 80 A AC-3 bobine 48 V CA
|
80 A | 125 A | 48 V | AC | raccordement à vis | En stock | 370.16€ HTVA par 1 pièce En stock |
| 3382871 |
Réf. 3382871
Contacteur moteur triphasé 95A 3P 1NO 1NC LC1D95V7
|
95 A | 125 A | 400 V | AC | raccordement à vis | Sur commande | 432.98€ HTVA par 1 pièce Sur commande |
| 3698789 |
Réf. 3698789
Contacteur moteur 3NO 9 A, 4 kW à 400 V, bobine 220 V DC
|
9 A | 25 A | — | DC | raccordement à vis | En stock | 79.91€ HTVA par 1 pièce En stock |
| 3934023 |
Réf. 3934023
Contacteur triphasé 25A 3 pôles 220V AC LC1D25M7
|
25 A | 40 A | 220 V | AC | raccordement à vis | En stock | 89.76€ HTVA par 1 pièce En stock |
| 3950175 |
Réf. 3950175
Contacteur triphasé 65A 110V AC LC1D65AF7
|
65 A | 80 A | 110 V | AC | raccordement à vis | Sur commande | 281.22€ HTVA par 1 pièce Sur commande |
| 3950451 |
Réf. 3950451
Contacteur tripolaire 65A bobine 24V AC LC1D65AB7
|
65 A | 80 A | 24 V | AC | raccordement à vis | Rupture de stock | 270.40€ HTVA par 1 pièce Rupture de stock |
| 3958085 |
Réf. 3958085
Contacteur tripolaire 40A bobine 48V AC LC1D40AE7
|
40 A | 60 A | 48 V | AC | raccordement à vis | En stock | 159.41€ HTVA par 1 pièce En stock |
| 3962564 |
Réf. 3962564
Contacteur triphasé 40A bobine 24V AC LC1D40AB7
|
40 A | 60 A | 24 V | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962844 |
Réf. 3962844
Contacteur tripolaire 40A bobine 110V AC LC1D40AF7
|
40 A | 60 A | 110 V | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962852 |
Réf. 3962852
Contacteur tripolaire 40A bobine 415V AC LC1D40AN7
|
40 A | 60 A | 415 V | AC | raccordement à vis | En stock | 153.28€ HTVA par 1 pièce En stock |
| 3962853 |
Réf. 3962853
Contacteur triphasé 40A bobine 230V AC LC1D40AP7
|
40 A | 60 A | 230 V | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962912 |
Réf. 3962912
Contacteur tripolaire 50 A bobine 24 V AC LC1D50AB7
|
50 A | 80 A | 24 V | AC | raccordement à vis | Sur commande | 197.76€ HTVA par 1 pièce Sur commande |
| 3962916 |
Réf. 3962916
Contacteur tripolaire 50A bobine 48V AC LC1D50AE7
|
50 A | 80 A | 48 V | AC | raccordement à vis | En stock | 216.15€ HTVA par 1 pièce En stock |
| 3962920 |
Réf. 3962920
Contacteur tripolaire 50A bobine 110V AC LC1D50AF7
|
50 A | 80 A | 110 V | AC | raccordement à vis | En stock | 197.76€ HTVA par 1 pièce En stock |
| 3962929 |
Réf. 3962929
Contacteur triphasé 50A bobine 230V AC LC1D50AP7
|
50 A | 80 A | 230 V | AC | raccordement à vis | En stock | 205.67€ HTVA par 1 pièce En stock |
| 3962993 |
Réf. 3962993
Contacteur tripolaire 65A bobine 48V AC LC1D65AE7
|
65 A | 80 A | 48 V | AC | raccordement à vis | En stock | 295.19€ HTVA par 1 pièce En stock |
| 5501515 |
Réf. 5501515
Contacteur moteur 18 A bobine 24–60 V LC1D18BNE
|
18 A | 32 A | 24...60 V | AC/DC | raccordement à vis | En stock | 117.73€ HTVA par 1 pièce En stock |
| 5501527 |
Réf. 5501527
Contacteur triphasé 40A AC-3 bobine 24V DC LC1D40A
|
40 A | 60 A | — | DC | autre | En stock | 212.97€ HTVA par 1 pièce En stock |
| 5501531 |
Réf. 5501531
Contacteur tripolaire 50A AC-3 24V DC TeSys D LC1D50A
|
50 A | 80 A | — | DC | raccordement à vis | En stock | 284.21€ HTVA par 1 pièce En stock |
| 5501535 |
Réf. 5501535
Contacteur tripolaire 65A AC-3 bobine 24V DC LC1D65ABBE
|
65 A | 80 A | — | DC | autre | En stock | 352.11€ HTVA par 1 pièce En stock |
Contacteur moteur tripolaire 65A pour commande de moteurs jusqu’à 30 kW
Ce contacteur moteur tripolaire TeSys Deca est conçu pour la commande de charges moteur en AC-3 jusqu’à 65 A, avec une puissance de service de 30 kW à 400 V. Sa configuration 3 pôles avec 3 contacts principaux NO convient parfaitement aux applications de démarrage et de coupure de moteurs triphasés dans les armoires électriques, tableaux de distribution et ensembles de commande.
Bobine 230 V AC 50/60 Hz adaptée aux circuits de commande standards
Équipé d’une bobine de commande 230 V en courant alternatif 50/60 Hz, ce contacteur s’intègre facilement dans les installations de pilotage courantes. Cette alimentation de commande simplifie le choix dans les environnements industriels et tertiaires où le 230 V AC est fréquemment utilisé pour les circuits de contrôle. Le produit est ainsi bien adapté aux montages recherchant une commande claire, directe et compatible avec les schémas classiques.
Configuration de contacts pensée pour la commande moteur et les retours d’état
Le contacteur dispose de 3 contacts principaux à fermeture et de contacts auxiliaires intégrés 1 NO + 1 NC. Cette combinaison permet à la fois l’alimentation de la charge principale et la gestion des fonctions de signalisation, d’auto-maintien ou de retour d’information dans le circuit de commande. Pour l’intégrateur ou le tableautier, cela facilite la réalisation d’un câblage propre sans ajouter immédiatement un bloc auxiliaire complémentaire.
Raccordement à vis pour une connexion robuste en puissance et en commande
Le raccordement principal s’effectue par connexion à vis, une solution appréciée pour les circuits de puissance nécessitant un serrage maîtrisé et une bonne tenue au câblage. Ce mode de connexion convient particulièrement aux coffrets et armoires où la continuité de contact, la lisibilité du câblage et la maintenance sont des critères importants. Il s’adresse aussi bien aux installations neuves qu’aux remplacements sur équipements existants.
Format compact pour intégration en armoire électrique
Avec une largeur de 55 mm, une hauteur de 122 mm et une profondeur de 120 mm, ce contacteur 65 A conserve un encombrement contenu au regard de son calibre. Ce format facilite son intégration dans un tableau électrique ou une armoire de commande lorsque l’espace disponible doit être optimisé. Il convient aux montages par fixation dédiée en fond d’armoire et s’inscrit dans les ensembles de distribution et de pilotage nécessitant une implantation rationnelle.
Usage adapté aux charges moteur exigeantes et aux manœuvres fréquentes
Ce modèle est destiné aux applications de commande moteur où l’on distingue clairement les besoins en catégorie d’emploi. Il supporte 65 A en AC-3 à 400 V pour les usages moteur courants, 80 A en AC-1 à 400 V pour des charges plus faiblement inductives, et 25 A en AC-4 à 400 V avec une puissance de dimensionnement de 11 kW pour les manœuvres plus sévères. Cette lecture précise des performances aide à sélectionner le bon contacteur selon le type réel de charge et le régime de fonctionnement attendu.
Un choix pertinent pour tableaux, protections et distribution électrique
Dans une logique d’équipement de tableau, ce contacteur moteur tripolaire 65A trouve sa place dans de nombreuses architectures de commande : départ moteur, automatisme, pompage, ventilation, convoyage ou machines de process. Son positionnement dans la gamme TeSys Deca en fait une solution cohérente pour les professionnels recherchant un appareillage de commande moteur bien identifié, simple à intégrer et adapté aux besoins de coupure en triphasé avec commande 230 V AC.
Documentation PDF
Caractéristiques techniques
| Contacts principaux, nombre d'ouvreurs | 0 |
|---|---|
| Contacts principaux, nombre de fermeurs | 3 |
| Courant de service de mesure le à AC-3, 400V | 65 A |
| Courant de service de mesure le à AC-1, 400V | 80 A |
| Tension d'alimentation de commande de mesure à ac 50 hz | 230 V |
| Tension d'alimentation de commande de mesure à DC | 0 V |
| Type de tension de commande | AC |
| Type de raccordement du câble principal | raccordement à vis |
| Puissance de service de mesure AC-3, 400V | 30 kW |
| Puissance de service de dimensionnement le pour ac-4, 400 v | 11 kW |
| adapté à un montage sur rail | non |
| Tension d'alimentation de commande de mesure à AC 60 Hz | 230 V |
| Courant de service de dimensionnement le pour ac-4, 400 v | 25 A |
| Contacts auxiliaires, nombre de fermeurs | 1 |
| Contacts auxiliaires, nombre d'ouvreurs | 1 |
| Tension d'alimentation sous courant alternatif à 50 hz | 440 V |
| Tension d'alimentation sous courant alternatif à 60 hz | 440 V |
| Largeur | 55 mm |
| Hauteur | 122 mm |
| Profondeur | 120 mm |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,921 kg |
Produits de la même série que le produit consulté
Ce contacteur moteur peut-il être utilisé pour la commande d’un moteur triphasé ?
Oui, c’est bien un contacteur tripolaire prévu pour la commande de moteurs triphasés, avec 3 contacts principaux fermants. Il est adapté aux usages de démarrage et d’arrêt d’un moteur via un circuit de commande, dans le respect du câblage et des protections associés.
Faut-il prévoir un relais thermique avec ce contacteur moteur ?
Oui, dans une installation moteur classique, le contacteur ne protège pas lui-même le moteur contre les surcharges. Il doit être associé à une protection adaptée, généralement un relais thermique ou un disjoncteur moteur selon l’architecture du tableau.
Ce contacteur peut-il être monté sur rail DIN ?
Non, ce modèle n’est pas adapté à un montage sur rail. Il se monte selon la solution prévue par la gamme et le coffret ou le tableau utilisé.
Peut-on ajouter des contacts auxiliaires pour la signalisation ?
Oui, ce contacteur dispose déjà d’un contact auxiliaire normalement ouvert et d’un contact auxiliaire normalement fermé. Cela permet, par exemple, de remonter un état marche/arrêt vers un automate, un voyant ou un circuit de commande.
Quel est l’encombrement de ce contacteur dans un tableau électrique ?
Ses dimensions sont de 55 mm de largeur, 122 mm de hauteur et 120 mm de profondeur. C’est un point à vérifier avant installation pour assurer le passage des conducteurs et le respect de l’espace dans le coffret.
Comment raccorder les conducteurs de puissance sur ce contacteur ?
Le raccordement des câbles principaux se fait par bornes à vis. Il faut respecter le serrage recommandé par le fabricant, utiliser des embouts si nécessaire et vérifier le couple de serrage lors de la mise en service.
Notre équipe est là pour vous aider.
Avis clients
Vous devez être connecté pour publier un avis.

Avis
RéinitialiserIl n’y a pas encore d’avis.
