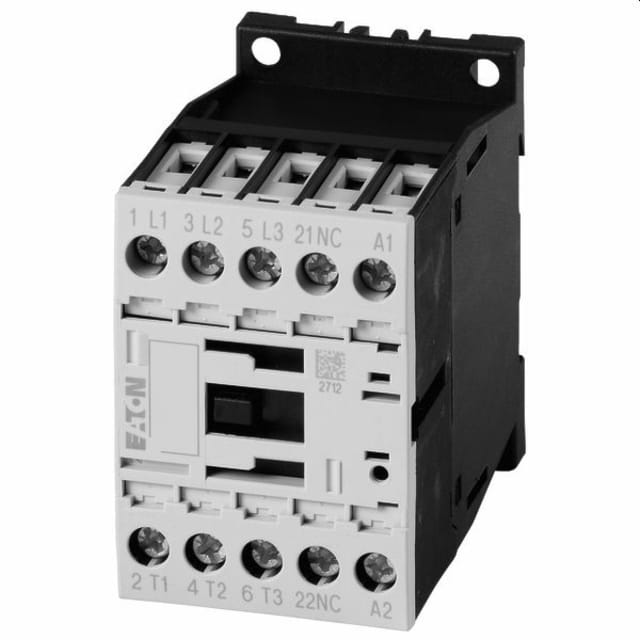

Contacteur de puissance 3P+1NO 24V DC 7A 276600

Contacteur de puissance tripolaire pour commande en 24 V DC

Ce contacteur de puissance 3P+1NO correspond à un modèle tripolaire à commande en courant continu 24 V DC, conçu pour la commutation de moteurs et de charges de puissance en armoire. Sa configuration comprend 3 contacts principaux de fermeture et 1 contact auxiliaire d’ouverture, ce qui permet d’assurer à la fois la mise sous tension de la charge et un retour d’état ou une fonction de coupure auxiliaire selon le schéma de commande retenu.

Adapté à la commande de moteurs jusqu’à 3 kW en AC-3

Ce contacteur est prévu pour les applications de démarrage et d’arrêt de moteurs asynchrones en service AC-3, avec une puissance de service de 3 kW sous 400 V. Il convient également aux charges plus exigeantes en AC-4 avec une puissance de dimensionnement de 2,2 kW. Son courant assigné de 7 A en AC-3 à 400 V et de 22 A en AC-1 à 400 V le rend pertinent pour les fonctions de commutation de moteurs, de charges résistives ou faiblement inductives, dans un câblage de tableau nécessitant une solution compacte et précise.

Configuration 3 pôles avec contact auxiliaire d’ouverture intégré

La présence de 3 pôles de puissance et d’un contact auxiliaire d’ouverture intégré apporte une solution directement exploitable pour de nombreux circuits de commande. Cette configuration permet par exemple de gérer un report d’information, un verrouillage électrique ou une logique de sécurité de commande sans ajouter immédiatement un bloc auxiliaire séparé. Le produit répond ainsi aux besoins courants d’automatisme et de distribution de puissance lorsque la compacité et la clarté de câblage sont recherchées.

Commande en courant continu pour intégration dans les automatismes

Avec sa bobine de commande en 24 V DC, ce contacteur s’intègre naturellement dans les architectures pilotées par alimentation continue, automates, relais de commande ou circuits de supervision. Ce choix de tension facilite son usage dans de nombreuses armoires techniques où la commande en courant continu est privilégiée. Le fonctionnement est bien distinct d’une version à bobine alternative, ce qui aide à sécuriser le choix du bon appareillage lors d’un remplacement ou d’une création de coffret.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour les montages nécessitant un serrage franc et un repérage simple des conducteurs. Ce type de connexion convient particulièrement aux tableaux électriques et ensembles de commande dans lesquels la tenue du câblage, la lisibilité de l’installation et la facilité d’intervention sont des critères importants. Le produit n’est pas destiné à un montage sur rail, ce qui oriente clairement son intégration vers le support adapté prévu dans l’ensemble de l’installation.

Format compact pour tableaux et ensembles de distribution

Avec des dimensions de 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur, ce contacteur de puissance conserve un format compact qui facilite son implantation dans les coffrets, platines et ensembles de commande où l’espace doit être optimisé. Ce gabarit permet de l’intégrer plus facilement dans des montages organisés, sans compromettre l’accès au câblage ni la cohérence de l’implantation des autres appareils de protection et de commande.

Un choix pertinent pour maintenance, remplacement et câblage d’armoire

Ce modèle répond bien aux besoins des professionnels qui recherchent un contacteur de puissance 3P avec commande 24 V DC pour application moteur, rénovation d’armoire ou remplacement à caractéristiques équivalentes. La combinaison 3 contacts principaux de fermeture, 1 contact auxiliaire d’ouverture, 3 kW en AC-3 sous 400 V et raccordement à vis permet d’identifier rapidement son domaine d’emploi et de limiter les erreurs de sélection entre versions proches en apparence mais différentes en tension de commande ou en configuration de contacts.
