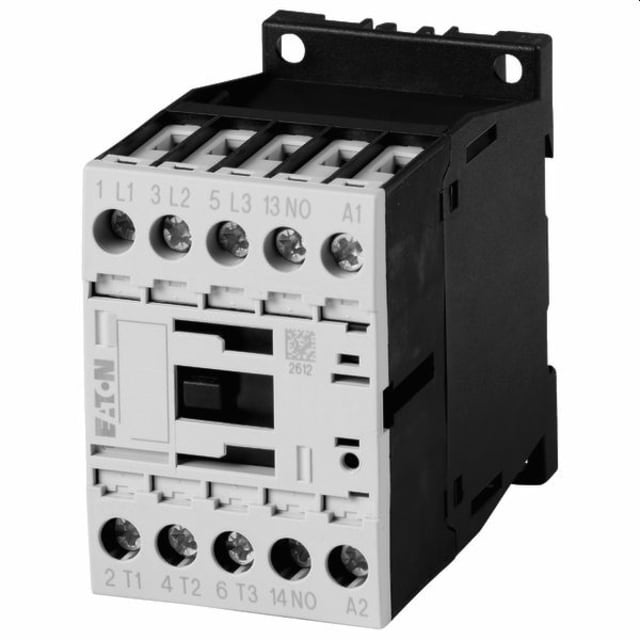

Contacteur de puissance 7A 24V DC 1NO 276565

Contacteur de puissance 7A 24V DC pour commande de moteurs et circuits de puissance

Ce contacteur de puissance 7A à bobine 24V DC est conçu pour la commande électrique de moteurs et de circuits de puissance en environnement de tableau. Sa configuration 3 pôles principaux avec 1 contact auxiliaire NO permet de piloter la charge tout en récupérant une information de commande ou de signalisation. Il convient particulièrement aux montages nécessitant une commande en courant continu, avec un format compact adapté aux intégrations propres et structurées.

Configuration 3 pôles plus 1 auxiliaire pour une commande claire et efficace

L’appareil dispose de 3 contacts principaux de fermeture et d’1 contact auxiliaire de fermeture. Cette configuration répond aux besoins classiques de commutation triphasée, notamment pour les départs moteurs, tout en laissant la possibilité d’assurer un auto-maintien, un retour d’état ou une logique de commande simple via le contact auxiliaire intégré. Cela évite d’ajouter immédiatement un bloc complémentaire dans de nombreuses applications courantes.

Calibrage adapté aux charges moteurs jusqu’à 3 kW en AC-3

Avec un courant assigné de 7 A en AC-3 à 400 V et une puissance de service de 3 kW à 400 V, ce contacteur est adapté à la commande de moteurs dans les usages standards de démarrage et d’exploitation. Il affiche également 22 A en AC-1 à 400 V pour les charges moins inductives. Pour des manœuvres plus sévères, sa valeur de 5 A en AC-4 à 400 V et 2,2 kW apporte une indication utile pour les applications avec sollicitations plus exigeantes.

Bobine 24V DC avec circuit de suppression intégré

La commande s’effectue en 24V DC, un choix fréquent dans les armoires de commande et automatismes. Ce modèle intègre un circuit de suppression par varistance, utile pour limiter les surtensions liées à la coupure de la bobine. C’est un point intéressant pour préserver la cohérence du circuit de commande et faciliter l’intégration dans des ensembles pilotés par relais, automates ou interfaces de commande en courant continu.

Raccordement à vis pour un câblage précis en tableau

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour le serrage net des conducteurs et la lisibilité du câblage en coffret. Ce type de connexion convient bien aux installations où la tenue du raccordement et la facilité de repérage sont recherchées. Le format de l’appareil, avec 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur, permet une implantation rationnelle dans les ensembles de distribution et de commande.

Format compact pour intégration dans les ensembles de distribution et de protection

Grâce à son encombrement maîtrisé, ce contacteur trouve facilement sa place dans un tableau électrique, un coffret de commande ou une armoire technique. Il s’intègre dans les montages dédiés à la commande de départs moteurs, auxiliaires de puissance ou automatismes nécessitant une coupure franche de la puissance. Son architecture compacte aide à optimiser l’espace disponible tout en conservant une organisation claire des appareillages.

Un choix pertinent pour les automatismes en courant continu

Ce contacteur de puissance 24V DC répond aux besoins des professionnels recherchant un appareil de commutation compact pour commande de moteurs ou circuits triphasés. Sa combinaison 3 pôles, 1 auxiliaire NO, commande en courant continu, bornes à vis et calibre 3 kW en AC-3 en fait une solution adaptée aux montages techniques où la commande basse tension et la maîtrise de l’encombrement sont des critères importants.
