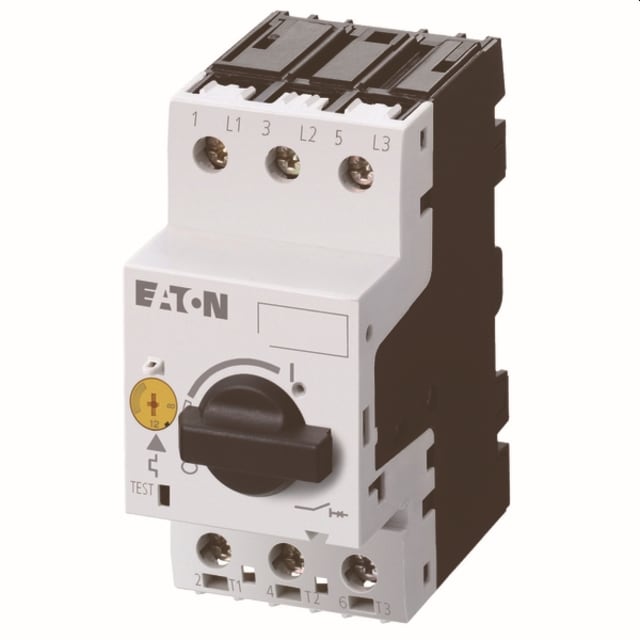

Disjoncteur moteur tripolaire 1-1,6 A à boulon 072735

Disjoncteur moteur tripolaire pour la protection précise des petits moteurs

Ce disjoncteur moteur tripolaire est conçu pour assurer la protection et la commande de moteurs de faible puissance avec un réglage de surcharge de 1 à 1,6 A. Il convient particulièrement aux applications nécessitant une protection dédiée, lisible et compacte dans un tableau électrique ou une armoire de commande. Sa plage de réglage permet d’ajuster la protection au plus près du courant nominal du moteur afin de limiter les déclenchements inadaptés tout en sécurisant l’installation.

Réglage thermique et déclenchement magnétique pour une protection moteur complète

Grâce à sa technologie de déclenchement thermo-magnétique, cet appareil combine la protection contre les surcharges et la réaction rapide en cas de court-circuit. Le déclenchement de court-circuit est donné pour 25 A dans la plage instantanée, avec un pouvoir de coupure élevé à 400 V, ce qui en fait une solution adaptée à la protection en départ moteur. Cette configuration aide à préserver le moteur et la ligne d’alimentation face aux défauts électriques les plus courants.

Adapté aux moteurs triphasés jusqu’à 0,55 kW en AC-3

Ce modèle est dimensionné pour des moteurs triphasés jusqu’à 0,55 kW à 400 V en AC-3, et 0,25 kW à 230 V en AC-3. Il répond ainsi aux besoins fréquents de commande et de protection de petits moteurs industriels ou techniques, notamment lorsque l’on recherche une solution dédiée, simple à intégrer et cohérente avec une logique de départ moteur compact. Sa sensibilité aux chutes de phase constitue un point important pour la protection des moteurs triphasés soumis à un déséquilibre d’alimentation.

Raccordement à vis et commande frontale par bouton rotatif

Équipé d’un raccordement principal à vis, ce disjoncteur moteur facilite une connexion franche et adaptée aux environnements de câblage classiques en armoire. Son bouton rotatif en face avant permet une manœuvre claire de mise en service, d’arrêt et de réarmement. Ce type de commande apporte une bonne lisibilité d’exploitation pour les intégrateurs, tableautiers et mainteneurs recherchant une commande directement accessible sur l’appareil.

Format compact pour intégration en coffret ou tableau

Avec des dimensions de 45 mm de largeur, 93 mm de hauteur et 76 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les ensembles de distribution et de commande où l’espace disponible doit être optimisé. Son exécution en appareil à encastrer avec technique d’insertion définitive le destine aux montages soignés en façade ou en tableau, tout en conservant un encombrement réduit pour les départs moteurs unitaires.

Utilisation sur réseaux jusqu’à 690 V

Sa tension de service nominale de 690 V permet son emploi dans des architectures de commande moteur nécessitant une marge d’utilisation étendue. Ce positionnement en fait un appareil pertinent pour les circuits moteurs et les ensembles de protection spécifiques où la cohérence des caractéristiques électriques est essentielle. L’indice de protection IP20 correspond à une intégration en enveloppe ou tableau, dans le respect des règles habituelles de montage du matériel électrique.

Un choix pertinent pour les départs moteurs compacts et bien calibrés

Ce disjoncteur moteur 3 pôles de calibre réglable 1 à 1,6 A répond aux besoins des professionnels recherchant une protection moteur compacte, technique et directement exploitable pour les petits départs triphasés. L’association d’un réglage précis, d’une commande simple, d’un raccordement à vis et d’une protection sensible à la perte de phase en fait une solution particulièrement adaptée aux installations où la protection du moteur doit être ajustée avec précision sans complexifier le câblage.
