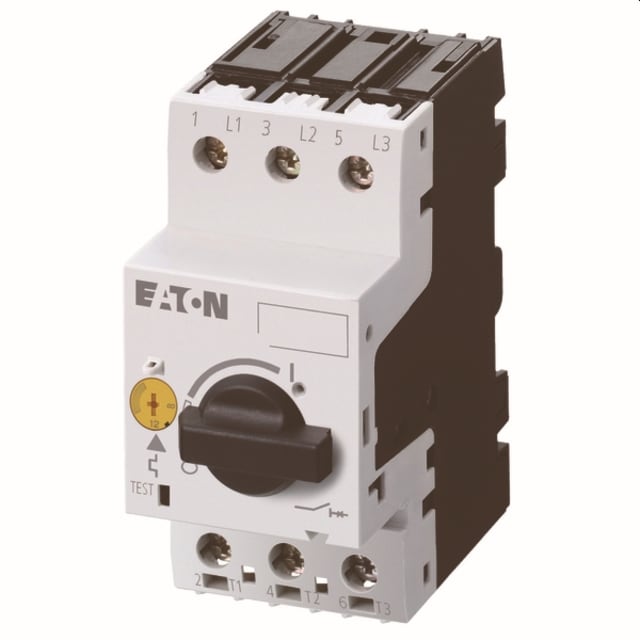

Disjoncteur moteur tripolaire 10-16A 046938

Disjoncteur moteur tripolaire pour la protection et la commande des départs moteurs

Ce disjoncteur moteur tripolaire est conçu pour assurer la protection des moteurs dans les installations électriques nécessitant une coupure manuelle intégrée et un réglage précis du courant. Sa plage de réglage de surcharge de 10 à 16 A permet d’adapter la protection au moteur raccordé, tout en conservant un format compact particulièrement adapté aux tableaux et coffrets de distribution. Son principe thermo-magnétique répond aux besoins classiques de protection contre les surcharges et les courts-circuits sur départ moteur triphasé.

Plage de réglage 10 à 16 A pour un ajustement précis au moteur

Avec un réglage de surcharge couvrant 10 à 16 A, ce disjoncteur moteur convient aux applications où le calibre doit être ajusté avec précision selon le courant nominal du moteur. Cette possibilité de réglage facilite la sélection du bon niveau de protection et contribue à limiter les déclenchements inadaptés lors de l’exploitation. Il constitue ainsi un choix pertinent pour les départs moteurs nécessitant une protection calibrée, notamment dans les armoires de commande et de distribution.

Pouvoir de coupure élevé et protection efficace contre les défauts

Ce modèle intègre un déclenchement magnétique instantané avec un seuil de court-circuit indiqué à 248 A, associé à un pouvoir de coupure Icu de 50 kA à 400 V en courant alternatif. Cette configuration le destine aux environnements où la tenue aux défauts doit être prise en compte avec sérieux dans la conception du tableau. La protection sensible aux chutes de phase apporte en complément une réponse adaptée aux contraintes des moteurs triphasés, afin d’aider à préserver le fonctionnement du départ en cas d’anomalie d’alimentation.

Adapté aux moteurs jusqu’à 7,5 kW à 400 V AC-3

Ce disjoncteur moteur est donné pour une puissance de service de 7,5 kW en AC-3 sous 400 V, et de 4 kW sous 230 V. Ces valeurs permettent de l’intégrer dans de nombreuses configurations de commande moteur en cohérence avec les besoins usuels de démarrage et d’exploitation. Il s’adresse aux professionnels recherchant un appareil de protection moteur capable de s’inscrire dans une chaîne de commande claire, lisible et bien dimensionnée.

Raccordement à vis et commande par bouton rotatif

Le raccordement principal par vis convient aux installations où l’on recherche un serrage franc et une connexion simple à mettre en œuvre dans le tableau. La commande en face avant par bouton rotatif facilite l’exploitation de l’appareil, que ce soit pour la mise en service, l’arrêt ou les opérations de contrôle. Cette exécution contribue à une intégration pratique dans les coffrets et armoires, tout en conservant une manipulation directe du départ protégé.

Format compact pour intégration en tableau électrique

Avec des dimensions de 45 mm de large, 93 mm de haut et 76 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les ensembles où l’espace disponible doit être optimisé. Son exécution en appareil à encastrer avec technique d’insertion définitive répond bien aux montages en tableau. Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée, conformément aux pratiques habituelles en environnement technique.

Caractéristiques utiles pour la sélection en environnement technique

Ce modèle fonctionne jusqu’à une tension de service nominale de 690 V et présente une puissance dissipée de 6,43 W, donnée utile pour l’étude thermique d’un coffret. Il s’agit d’une version 3 pôles sans contact auxiliaire intégré et sans déclencheur à sous-tension intégré. Pour l’acheteur professionnel, ces éléments permettent de valider rapidement la compatibilité du disjoncteur moteur avec l’architecture de commande existante et d’anticiper, si nécessaire, l’ajout d’accessoires adaptés au projet.
