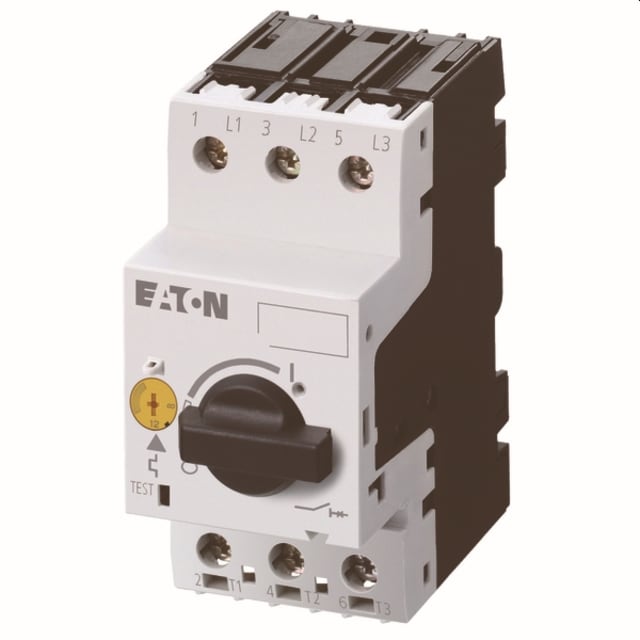

Disjoncteur moteur tripolaire 2,5-4A borne à boulon 072737

Disjoncteur moteur tripolaire pour la protection et la commande des départs moteurs

Ce disjoncteur moteur tripolaire est conçu pour assurer la protection des moteurs en démarrage direct tout en offrant une coupure manuelle simple par bouton rotatif. Son calibre réglable de 2,5 à 4 A permet d’adapter précisément la protection au courant du moteur afin de sécuriser le départ tout en facilitant le réglage au plus juste dans les tableaux et coffrets de distribution.

Plage de réglage 2,5 à 4 A pour un ajustement précis au moteur

La zone de réglage surcharge de 2,5 à 4 A permet d’affiner le seuil de protection en fonction des caractéristiques du moteur à protéger. Ce point est essentiel pour limiter les déclenchements inadaptés et obtenir une protection cohérente sur de petites puissances, notamment jusqu’à 0,75 kW en AC-3 à 230 V et 1,5 kW en AC-3 à 400 V. Ce positionnement en fait une solution adaptée aux départs moteurs compacts nécessitant un réglage clair et accessible.

Déclenchement thermo-magnétique pour agir sur surcharge et court-circuit

La technologie de déclenchement thermo-magnétique combine une réponse adaptée aux surcharges et une action rapide en cas de court-circuit. Le déclencheur instantané est donné pour 62 A, avec un pouvoir de coupure assigné élevé à 400 V AC, ce qui en fait un appareil pertinent pour protéger efficacement le circuit moteur dans des environnements où la continuité d’exploitation et la sélectivité d’installation doivent être correctement prises en compte.

Sensibilité aux chutes de phase pour la protection des moteurs triphasés

Ce modèle est sensible aux chutes de phase, un avantage important pour les applications triphasées. En cas de perte de phase, le moteur peut subir un échauffement anormal et une dégradation rapide de son fonctionnement. Cette sensibilité apporte donc une protection complémentaire particulièrement utile sur les départs moteurs alimentant des équipements de process, de ventilation, de pompage ou de manutention.

Raccordement à vis avec borne à boulon pour une intégration soignée

Le raccordement principal à vis avec borne à boulon convient aux montages recherchant un serrage mécanique franc et une connexion stable dans le temps. Le format compact de 45 mm de largeur, 93 mm de hauteur et 76 mm de profondeur facilite l’intégration dans les enveloppes et les tableaux électriques sans pénaliser l’organisation interne. Son exécution en appareil à encastrer s’intègre naturellement dans une architecture de commande et de protection moteur compacte.

Commande frontale simple et lecture claire dans le tableau

Le bouton rotatif en face avant permet une manœuvre directe de l’appareil pour la mise en service, l’arrêt et l’isolement local du départ moteur. Cette conception améliore le confort d’utilisation lors des opérations d’exploitation et de maintenance. Le courant permanent assigné de 4 A apporte un repère clair pour sélectionner ce disjoncteur moteur dans les montages de faible puissance nécessitant une protection dédiée et facilement identifiable.

Caractéristiques électriques utiles pour le dimensionnement de l’installation

Avec une tension assignée d’emploi jusqu’à 690 V et une puissance dissipée de 5,33 W, ce disjoncteur moteur tripolaire apporte des données utiles pour le dimensionnement thermique du tableau et le choix de l’environnement d’intégration. Son indice de protection IP20 le destine à une installation dans une enveloppe appropriée, en cohérence avec les usages habituels en coffret ou armoire électrique.

Une solution adaptée aux tableaux de protection moteur compacts

Ce disjoncteur moteur 3 pôles constitue un choix pertinent pour les intégrateurs, tableautiers et installateurs recherchant une protection moteur compacte avec réglage précis, commande locale et sensibilité à la perte de phase. Il répond bien aux besoins des départs moteurs de petite puissance lorsqu’il faut concilier encombrement réduit, lisibilité d’exploitation et protection dédiée dans un tableau de distribution ou de commande.
