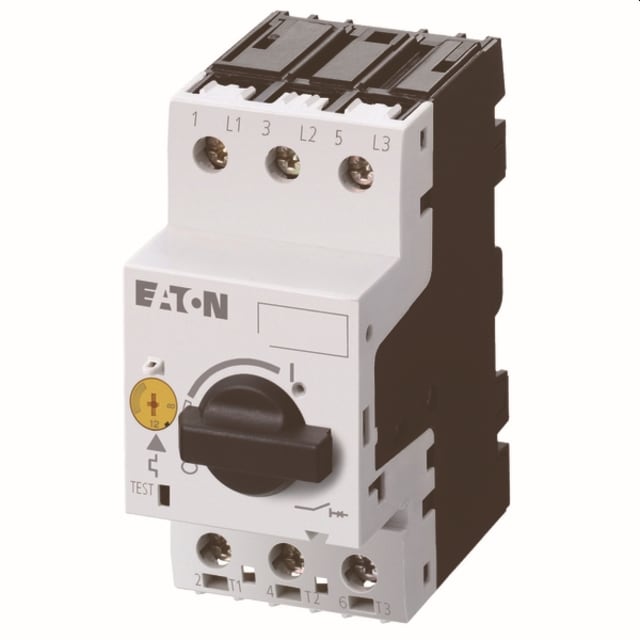

Disjoncteur moteur tripolaire 6,3-10A 072739

Protection moteur tripolaire réglable pour départs jusqu’à 4 kW

Ce disjoncteur moteur tripolaire est conçu pour la protection et la commande manuelle de moteurs. Son calibre réglable de 6,3 à 10 A permet d’ajuster précisément la protection au courant du moteur, avec une puissance de service AC-3 jusqu’à 4 kW sous 400 V et 2,2 kW sous 230 V. Il constitue une solution adaptée pour les départs moteurs nécessitant une protection compacte, lisible et simple à intégrer dans une armoire ou un tableau.

Déclenchement thermo-magnétique pour surcharge et court-circuit

L’appareil repose sur une technique de déclenchement thermo-magnétique, permettant de couvrir à la fois les surcharges et les défauts de court-circuit. La plage de réglage surcharge de 6,3 à 10 A facilite l’adaptation au moteur installé, tandis que le déclencheur instantané de court-circuit intervient sur une valeur de 155 A. Cette combinaison apporte une protection cohérente pour les circuits moteurs, avec une sensibilité aux chutes de phase utile pour limiter les risques liés à un fonctionnement déséquilibré du moteur.

Format compact pour intégration en coffret et tableau électrique

Avec un encombrement de 45 mm de largeur, 93 mm de hauteur et 76 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les ensembles de distribution et de commande. Son format compact aide à optimiser l’espace disponible dans les coffrets, notamment lorsque plusieurs départs moteurs doivent être regroupés dans une même enveloppe. Son exécution en appareil à encastrer avec technique d’insertion définitive convient aux montages soignés en environnement de tableau.

Commande frontale par bouton rotatif pour une manœuvre claire

La commande s’effectue par bouton rotatif en face avant, ce qui rend l’utilisation plus directe pour les opérations de mise en marche, d’arrêt ou d’isolement local du départ moteur selon l’architecture de l’installation. Cette exécution est appréciée dans les armoires de commande où la lisibilité de l’état et la simplicité de manœuvre comptent au quotidien pour l’exploitation et la maintenance.

Raccordement à vis adapté aux câblages de puissance

Le raccordement principal se fait par bornes à vis, une configuration largement utilisée pour les circuits de puissance et les départs moteurs. Ce type de connexion convient aux installateurs recherchant un serrage franc et un câblage structuré dans les tableaux électriques. En tripolaire, l’appareil protège les trois phases du moteur dans un seul bloc, ce qui simplifie l’implantation et la cohérence de la protection sur le départ concerné.

Utilisation sur réseaux jusqu’à 690 V avec pouvoir de coupure élevé

Ce modèle est prévu pour une tension de service nominale jusqu’à 690 V. Il présente également un courant de déclenchement de court-circuit en valeur-limite de dimensionnement Icu de 150 kA à 400 V en courant alternatif, ce qui en fait un choix pertinent pour les ensembles où le niveau de contrainte électrique impose une protection moteur adaptée. Cette caractéristique intéresse particulièrement les intégrateurs et tableautiers travaillant sur des distributions techniques exigeantes.

Choix pertinent pour les départs moteurs techniques en environnement protégé

Grâce à son indice de protection IP20, ce disjoncteur moteur est destiné à être installé dans une enveloppe ou un coffret approprié. Il ne dispose pas de commutateur auxiliaire intégré ni de déclencheur à sous-tension intégré, ce qui permet de partir sur une base simple pour les configurations où ces fonctions ne sont pas requises d’emblée. Sa puissance dissipée de 6,48 W est également une donnée utile pour le dimensionnement thermique global du tableau.
