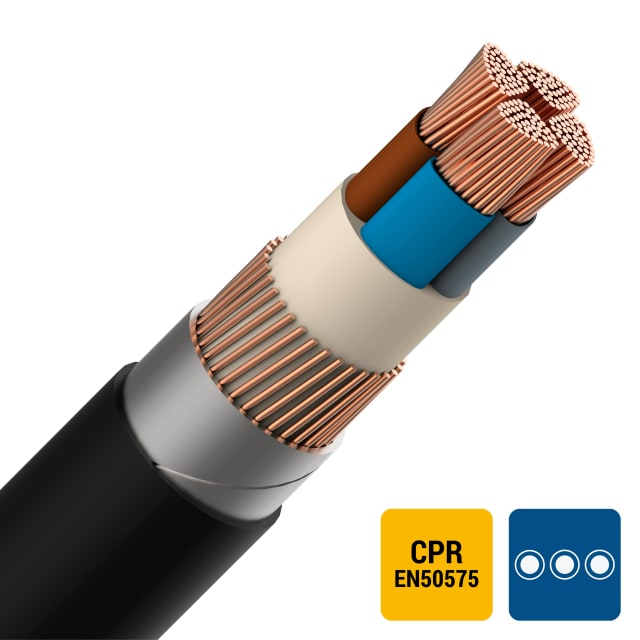

Câble d’énergie armé 1kV pour installations basse tension exigeantes

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 4×120 mm² est conçu pour l’alimentation électrique basse tension lorsque une protection mécanique renforcée est recherchée. Sa construction à 4 conducteurs cuivre de 120 mm² permet de répondre aux besoins de distribution de puissance sur des installations fixes, notamment dans les environnements techniques où la robustesse du câble et la tenue en exploitation sont déterminantes. Sa géométrie ronde facilite une pose propre et cohérente dans les cheminements prévus pour les câbles de forte section.

Âmes cuivre câblées et isolation XLPE pour une transmission de puissance adaptée

Ce câble EXAVB utilise des conducteurs en cuivre nu, de classe 2 câblée, avec âme de forme sectorale. Cette conception favorise une structure compacte sur les grandes sections tout en conservant une bonne aptitude à la mise en œuvre dans les installations fixes. L’isolation principale en polyéthylène réticulé XLPE autorise une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution adaptée aux réseaux d’énergie 0,6/1 kV demandant une tenue thermique élevée et une exploitation stable dans le temps.

Armure acier feuillard pour une meilleure protection du câble

L’armure par feuillard en acier apporte une protection mécanique supplémentaire au câble, particulièrement utile lorsque le cheminement expose la ligne à des contraintes extérieures. Cette architecture armée convient aux installations où le câble doit être protégé contre les agressions mécaniques pouvant survenir pendant la pose ou en service. La gaine extérieure en PVC noir complète l’ensemble avec une enveloppe résistante, adaptée aux usages courants des câbles d’énergie armés de cette catégorie.

Configuration 4 conducteurs sans conducteur de protection intégré

Cette version est réalisée en 4 conducteurs sans conducteur de protection intégré. Elle répond donc aux configurations d’alimentation où le schéma de distribution prévoit quatre âmes actives distinctes, avec un conducteur de protection géré séparément si nécessaire dans l’installation. L’identification des conducteurs par couleur, avec marquage selon HD 308 S2, simplifie le repérage au moment du câblage et contribue à une exécution plus lisible sur chantier comme en armoire ou en départ de puissance.

Comportement au feu classé Cca s3 d2 a3

Ce câble d’installation EXAVB 4×120 mm² présente une classification de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Cette désignation renseigne sur son comportement en situation d’incendie, avec une classe Cca pour la réaction au feu, s3 pour la production de fumée, d2 pour les gouttelettes ou particules enflammées persistantes et a3 pour la production d’acidité. Pour le professionnel, cette information est essentielle afin de sélectionner un câble compatible avec les exigences du chantier et avec les prescriptions documentaires du projet.

Grand format de câble pour distribution de puissance soutenue

Avec une section nominale de 120 mm² par conducteur et un diamètre extérieur approximatif de 46 mm, ce câble se destine à des usages de puissance où la continuité d’alimentation et la capacité de transport d’énergie priment. Son poids de 6075 kg/km reflète une construction sérieuse de câble armé de forte section ; ce point doit être pris en compte pour la manutention, le déroulage et l’organisation du chantier. Le rayon de courbure minimal de 15 fois le diamètre aide à anticiper correctement les réservations, les changements de direction et les conditions de tirage.

Conditions de pose et d’exploitation à anticiper sur chantier

Pour préserver les performances du câble, la température de pose recommandée se situe entre 5 et 60 °C. En service statique, la plage indiquée va de -15 à 60 °C. Ces valeurs sont importantes pour planifier l’installation dans de bonnes conditions, en particulier sur les chantiers extérieurs, en locaux techniques ou sur des parcours longs nécessitant une manipulation précise. Grâce à sa construction XLPE/PVC armée et à son format 4×120 mm², ce câble d’énergie constitue une solution pertinente pour les liaisons fixes de distribution nécessitant à la fois forte section, armure métallique et tension nominale 0,6/1 kV.
