Câble d’énergie armé 1kV pour alimentation de puissance

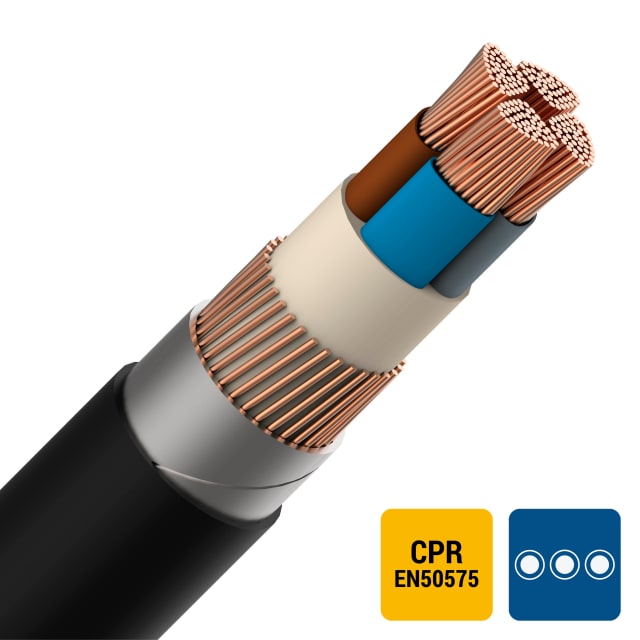

Le câble d’énergie EXAVB armé XLPE/PVC 1kV 4x70mm² est conçu pour les liaisons d’alimentation fixes nécessitant une forte section et une protection mécanique renforcée. Sa configuration 4 conducteurs de 70 mm² répond aux besoins de distribution de puissance en basse tension jusqu’à 0,6/1 kV. Sa géométrie ronde facilite une mise en œuvre cohérente sur chantier, tandis que sa gaine extérieure noire en PVC convient aux installations où l’on recherche un câble robuste et clairement identifiable.

Conducteurs cuivre câblés pour une bonne tenue en exploitation

Ce modèle utilise des âmes en cuivre nu de classe 2, à construction câblée, avec une forme sectorale optimisant l’encombrement global du câble pour cette section. Ce choix de conception est particulièrement adapté aux installations fixes de distribution, où l’on attend à la fois une bonne capacité de transport et une manipulation maîtrisée à la pose. L’identification des conducteurs par couleur, avec marquage selon HD 308 S2, apporte un repérage plus direct lors du raccordement.

Isolation XLPE et gaine PVC : un ensemble pensé pour la distribution électrique

L’isolation principale en XLPE apporte une tenue thermique compatible avec une température admissible du conducteur pouvant atteindre 90 °C. Elle est associée à une gaine extérieure en PVC qui complète la protection du câble dans les applications de distribution d’énergie. Cette combinaison XLPE/PVC est particulièrement pertinente pour les réseaux d’installation où l’on recherche un câble d’énergie 1kV armé capable d’assurer une exploitation stable dans des conditions de service statiques comprises entre -15 °C et +60 °C.

Armure acier pour mieux protéger le câble sur les parcours exposés

L’EXAVB 4x70mm² intègre une armure par feuillard avec renfort en acier. Cette structure renforce le câble sur les parcours où des sollicitations mécaniques peuvent apparaître pendant la pose ou en service. Elle constitue un atout concret pour les passages techniques, les cheminements soumis à des contraintes extérieures ou les installations où une protection supplémentaire du câble est recherchée par rapport à un câble non armé. Pour les usages de puissance, cette armure participe à une installation plus sereine sur les tracés exigeants.

Classement CPR Cca s3 d2 a3 pour les environnements concernés

Ce câble d’installation EXAVB dispose d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Il s’agit d’un point important pour le choix du produit dans les bâtiments et réseaux où le comportement au feu entre dans les critères de sélection. La classe Cca positionne ce câble armé XLPE/PVC parmi les solutions adaptées aux projets exigeant un niveau de performance CPR identifié, tout en conservant les caractéristiques attendues d’un câble d’énergie destiné à la distribution basse tension.

Dimensions et contraintes de pose à anticiper

Avec un diamètre extérieur approximatif de 37 mm et un poids de 3620 kg/km, ce câble 4x70mm² s’adresse à des installations où le dimensionnement de la manutention, du tirage et du supportage doit être prévu avec sérieux. Le rayon de courbure minimal est de 15 fois le diamètre extérieur, ce qui aide à préserver l’intégrité du câble lors du cheminement. La température de pose recommandée de 5 à 60 °C est également à prendre en compte pour organiser l’installation dans de bonnes conditions.

Configuration 4 conducteurs sans conducteur de protection intégré

Cette version est réalisée en 4 conducteurs sans conducteur de protection intégré. Ce point mérite d’être vérifié en amont pour s’assurer de la parfaite correspondance avec l’architecture de l’installation et le schéma de distribution prévu. Pour un acheteur professionnel comme pour un installateur, cette configuration permet de sélectionner précisément le câble d’énergie armé adapté au besoin réel, sans confusion avec une variante intégrant un conducteur de protection.

Un choix pertinent pour les liaisons fixes de forte section

Grâce à sa section nominale de 70 mm², sa tension assignée 0,6/1 kV, son isolation XLPE, sa gaine PVC et son armure acier, ce câble EXAVB armé 4x70mm² répond aux besoins de liaisons fixes de puissance nécessitant un produit techniquement cohérent, protégé et clairement dimensionné. Il convient particulièrement aux installations électriques où la combinaison entre capacité de transport, protection mécanique et classement CPR constitue un critère de choix déterminant.
